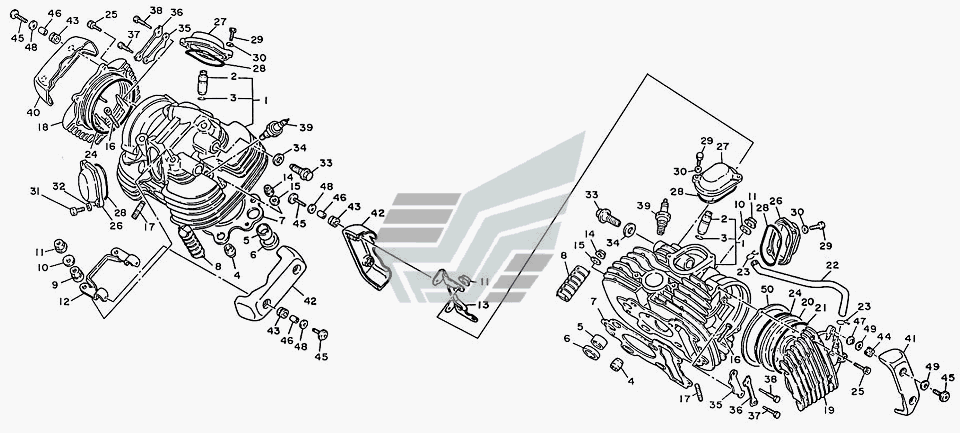

Головка цилиндра
100%
Название детали
Головка цилиндра в сборе
Заводской номер
12210
Количество на модель
2
№
1
Название детали
Направляющая клапана
Заводской номер
12214
Количество на модель
4
№
2
Название детали
Прокладка направляющей
Заводской номер
12219
Количество на модель
4
№
3
Название детали
Штифт 8х14
Заводской номер
12218
Количество на модель
4
№
4
Название детали
Трубка
Заводской номер
15441
Количество на модель
2
№
5
Название детали
Прямоугольное кольцо
Заводской номер
15442
Количество на модель
2
№
6
Название детали
Прокладка головки цилиндра
Заводской номер
12220
Количество на модель
2
№
7
Название детали
Демпферная прокладка
Заводской номер
12224
Количество на модель
40
№
8
Название детали
Опора
Заводской номер
12314
Количество на модель
4
№
9
Название детали
Стиральная машина
Заводской номер
GB/T95-2002
Количество на модель
4
№
10
Название детали
Контргайка
Заводской номер
31311/1P50FMG
Количество на модель
4
№
11
Название детали
Опора 2 головки цилиндра
Заводской номер
12328
Количество на модель
1
№
12
Название детали
Опора 1 головки цилиндра
Заводской номер
12323
Количество на модель
1
№
13
Название детали
Nut
Заводской номер
GB/T6177.1-2000
Количество на модель
2
№
14
Название детали
Болт M10X100
Заводской номер
GB/T70.1-2000
Количество на модель
4
№
16
Название детали
Шпилька
Заводской номер
12239
Количество на модель
4
№
17
Название детали
Крышка цилиндра передняя
Заводской номер
12241
Количество на модель
1
№
18
Название детали
Крышка цилиндра задняя
Заводской номер
12260
Количество на модель
1
№
19
Название детали
Опора
Заводской номер
12290
Количество на модель
1
№
20
Название детали
Кольцо 90х5
Заводской номер
12296
Количество на модель
1
№
21
Название детали
Отводящая выпускная труба
Заводской номер
20162
Количество на модель
1
№
22
Название детали
Хомут выпускной трубы
Заводской номер
20163
Количество на модель
2
№
23
Название детали
Шестигранная гайка
Заводской номер
12247
Количество на модель
2
№
24
Название детали
Крышка впускного клапана
Заводской номер
12243
Количество на модель
2
№
26
Название детали
Крышка выпускного клапана
Заводской номер
12253
Количество на модель
2
№
27
Название детали
Кольцо крышки клапана 61х3,5
Заводской номер
12246
Количество на модель
4
№
28
Название детали
Болт
Заводской номер
GB/T5783-2000
Количество на модель
6
№
29
Название детали
Retaining cap
Заводской номер
GB/T848-2002
Количество на модель
6
№
30
Название детали
Установочный болт кулачкового вала
Заводской номер
14428
Количество на модель
4
№
33
Название детали
Шайба
Заводской номер
14425
Количество на модель
4
№
34
Название детали
Упорная пластина кулачкового вала
Заводской номер
14126
Количество на модель
2
№
35
Название детали
Шайба кулачкового вала
Заводской номер
14135
Количество на модель
2
№
36
Название детали
Болт I упорной пластины
Заводской номер
14127
Количество на модель
2
№
37
Название детали
Болт II упорной пластины
Заводской номер
14128
Количество на модель
2
№
38
Название детали
Свеча зажигания (C7HAS)
Заводской номер
34210
Количество на модель
2
№
39
Название детали
Крышка I головки цилиндра
Заводской номер
12321
Количество на модель
1
№
40
Название детали
Крышка II головки цилиндра
Заводской номер
12322
Количество на модель
2
№
42
Название детали
Уплотнительная втулка крышки II
Заводской номер
12334
Количество на модель
6
№
43
Название детали
Уплотнительная втулка крышки I
Заводской номер
12324
Количество на модель
2
№
44
Название детали
Винт
Заводской номер
12327
Количество на модель
8
№
45
Название детали
Втулка крышки
Заводской номер
12325
Количество на модель
6
№
46
Название детали
Направляющая втулка
Заводской номер
12390
Количество на модель
2
№
47
Название детали
Шайба 6-140HV
Заводской номер
GB/T5287-2002
Количество на модель
6
№
48
Название детали
Шайба головки
Заводской номер
12326
Количество на модель
4
№
49
Название детали
Винт
Заводской номер
12244
Количество на модель
1
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Головка цилиндра в сборе | 12210 | 2 | 2 | 1 | |||
| 2 | Направляющая клапана | 12214 | 4 | 4 | 2 | |||
| 3 | Прокладка направляющей | 12219 | 4 | 4 | 3 | |||
| 4 | Штифт 8х14 | 12218 | 4 | 4 | 4 | |||
| 5 | Трубка | 15441 | 2 | 2 | 5 | |||
| 6 | Прямоугольное кольцо | 15442 | 2 | 2 | 6 | |||
| 7 | Прокладка головки цилиндра | 12220 | 2 | 2 | 7 | |||
| 8 | Демпферная прокладка | 12224 | 40 | 40 | 8 | |||
| 9 | Опора | 12314 | 4 | 4 | 9 | |||
| 10 | Стиральная машина | GB/T95-2002 | 4 | 4 | 10 | |||
| 11 | Контргайка | 31311/1P50FMG | 4 | 4 | 11 | |||
| 12 | Опора 2 головки цилиндра | 12328 | 1 | 1 | 12 | |||
| 13 | Опора 1 головки цилиндра | 12323 | 1 | 1 | 13 | |||
| 14 | Nut | GB/T6177.1-2000 | 2 | 2 | 14 | |||
| 16 | Болт M10X100 | GB/T70.1-2000 | 4 | 4 | 16 | |||
| 17 | Шпилька | 12239 | 4 | 4 | 17 | |||
| 18 | Крышка цилиндра передняя | 12241 | 1 | 1 | 18 | |||
| 19 | Крышка цилиндра задняя | 12260 | 1 | 1 | 19 | |||
| 20 | Опора | 12290 | 1 | 1 | 20 | |||
| 21 | Кольцо 90х5 | 12296 | 1 | 1 | 21 | |||
| 22 | Отводящая выпускная труба | 20162 | 1 | 1 | 22 | |||
| 23 | Хомут выпускной трубы | 20163 | 2 | 2 | 23 | |||
| 24 | Шестигранная гайка | 12247 | 2 | 2 | 24 | |||
| 26 | Крышка впускного клапана | 12243 | 2 | 2 | 26 | |||
| 27 | Крышка выпускного клапана | 12253 | 2 | 2 | 27 | |||
| 28 | Кольцо крышки клапана 61х3,5 | 12246 | 4 | 4 | 28 | |||
| 29 | Болт | GB/T5783-2000 | 6 | 6 | 29 | |||
| 30 | Retaining cap | GB/T848-2002 | 6 | 6 | 30 | |||
| 33 | Установочный болт кулачкового вала | 14428 | 4 | 4 | 33 | |||
| 34 | Шайба | 14425 | 4 | 4 | 34 | |||
| 35 | Упорная пластина кулачкового вала | 14126 | 2 | 2 | 35 | |||
| 36 | Шайба кулачкового вала | 14135 | 2 | 2 | 36 | |||
| 37 | Болт I упорной пластины | 14127 | 2 | 2 | 37 | |||
| 38 | Болт II упорной пластины | 14128 | 2 | 2 | 38 | |||
| 39 | Свеча зажигания (C7HAS) | 34210 | 2 | 2 | 39 | |||
| 40 | Крышка I головки цилиндра | 12321 | 1 | 1 | 40 | |||
| 42 | Крышка II головки цилиндра | 12322 | 2 | 2 | 42 | |||
| 43 | Уплотнительная втулка крышки II | 12334 | 6 | 6 | 43 | |||
| 44 | Уплотнительная втулка крышки I | 12324 | 2 | 2 | 44 | |||
| 45 | Винт | 12327 | 8 | 8 | 45 | |||
| 46 | Втулка крышки | 12325 | 6 | 6 | 46 | |||
| 47 | Направляющая втулка | 12390 | 2 | 2 | 47 | |||
| 48 | Шайба 6-140HV | GB/T5287-2002 | 6 | 6 | 48 | |||
| 49 | Шайба головки | 12326 | 4 | 4 | 49 | |||
| 50 | Винт | 12244 | 1 | 1 | 50 |
