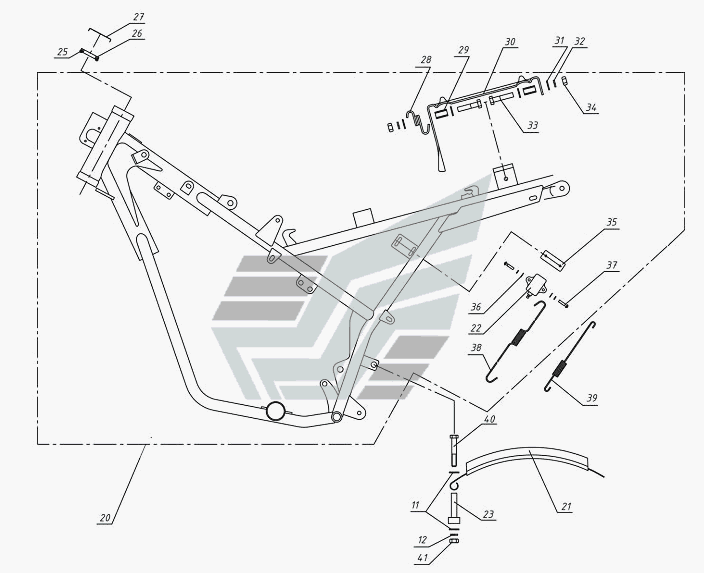

Рама
100%
Название детали
Рама
Заводской номер
955000291801
Количество на модель
1
№
1
Название детали
Чашка шарикоподшипника №
Заводской номер
075000204301
Количество на модель
2
№
2
Название детали
Фиксатор
Заводской номер
192001941601
Количество на модель
1
№
3
Название детали
Переключатель центральный
Заводской номер
216005490201
Количество на модель
1
№
4
Название детали
Пружина
Заводской номер
192001941701
Количество на модель
1
№
5
Название детали
Винт ВМх ГОСТ
Заводской номер
085820274701
Количество на модель
2
№
6
Название детали
Валик подножки
Заводской номер
134001907101
Количество на модель
2
№
7
Название детали
Втулка
Заводской номер
216001932601
Количество на модель
2
№
8
Название детали
Втулка
Заводской номер
216001932401
Количество на модель
2
№
9
Название детали
Болт Mx- x
Заводской номер
085820175401
Количество на модель
2
№
10
Название детали
Шайба ГОСТ
Заводской номер
085820471501
Количество на модель
16
№
11
Название детали
Шайба Г. ГОСТ
Заводской номер
085820471601
Количество на модель
3
№
12
Название детали
Болт M- x
Заводской номер
085000171231
Количество на модель
2
№
13
Название детали
Болт M- x
Заводской номер
085000171201
Количество на модель
2
№
14
Название детали
Болт M- x
Заводской номер
М8-6gх120.58.019
Количество на модель
1
№
15
Название детали
Гайка МН. ОСТ-
Заводской номер
085820375001
Количество на модель
6
№
16
Название детали
Кронштейн двигателя
Заводской номер
216001993401
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
216001930201
Количество на модель
2
№
18
Название детали
Болт M- x
Заводской номер
М8-6gх110.58.019
Количество на модель
1
№
19
Название детали
Сборка рамы
Заводской номер
955001997001
Количество на модель
1
№
20
Название детали
Направляющая цепи
Заводской номер
139001998101
Количество на модель
1
№
21
Название детали
Выключатель ВК Б ТУ-
Заводской номер
095001997701
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
195001942001
Количество на модель
1
№
23
Название детали
Шарик шарикоподшипника №
Заводской номер
075001908401
Количество на модель
40
№
25
Название детали
Кольцо шарикоподшипника №
Заводской номер
075000404101
Количество на модель
2
№
26
Название детали
Колпачок верхнего подшипника
Заводской номер
075001900401
Количество на модель
1
№
27
Название детали
Пружина
Заводской номер
192001936101
Количество на модель
2
№
28
Название детали
Втулка
Заводской номер
192001936001
Количество на модель
2
№
29
Название детали
Планка
Заводской номер
192001907001
Количество на модель
1
№
30
Название детали
Шайба ГОСТ
Заводской номер
085820471101
Количество на модель
4
№
31
Название детали
Шайба Г. ГОСТ
Заводской номер
085820471001
Количество на модель
2
№
32
Название детали
Болт M- x
Заводской номер
085820174601
Количество на модель
2
№
33
Название детали
Гайка МН. ГОСТ
Заводской номер
085820370501
Количество на модель
2
№
34
Название детали
Планка
Заводской номер
124001101001
Количество на модель
1
№
35
Название детали
Шайба ГОСТ
Заводской номер
085820470201
Количество на модель
2
№
36
Название детали
Винт В.М- х ГОСТ
Заводской номер
085820274001
Количество на модель
2
№
37
Название детали
Пружина контактного выключателя
Заводской номер
192001936201
Количество на модель
1
№
38
Название детали
Пружина
Заводской номер
192001928001
Количество на модель
1
№
39
Название детали
Болт Mx- x
Заводской номер
085820177301
Количество на модель
1
№
40
Название детали
Гайка MxH
Заводской номер
085000370701
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | 955000291801 | 1 | 1 | 1 | |||
| 2 | Чашка шарикоподшипника № | 075000204301 | 2 | 2 | 2 | |||
| 3 | Фиксатор | 192001941601 | 1 | 1 | 3 | |||
| 4 | Переключатель центральный | 216005490201 | 1 | 1 | 4 | |||
| 5 | Пружина | 192001941701 | 1 | 1 | 5 | |||
| 6 | Винт ВМх ГОСТ | 085820274701 | 2 | 2 | 6 | |||
| 7 | Валик подножки | 134001907101 | 2 | 2 | 7 | |||
| 8 | Втулка | 216001932601 | 2 | 2 | 8 | |||
| 9 | Втулка | 216001932401 | 2 | 2 | 9 | |||
| 10 | Болт Mx- x | 085820175401 | 2 | 2 | 10 | |||
| 11 | Шайба ГОСТ | 085820471501 | 16 | 16 | 11 | |||
| 12 | Шайба Г. ГОСТ | 085820471601 | 3 | 3 | 12 | |||
| 13 | Болт M- x | 085000171231 | 2 | 2 | 13 | |||
| 14 | Болт M- x | 085000171201 | 2 | 2 | 14 | |||
| 15 | Болт M- x | М8-6gх120.58.019 | 1 | 1 | 15 | |||
| 16 | Гайка МН. ОСТ- | 085820375001 | 6 | 6 | 16 | |||
| 17 | Кронштейн двигателя | 216001993401 | 1 | 1 | 17 | |||
| 18 | Шайба | 216001930201 | 2 | 2 | 18 | |||
| 19 | Болт M- x | М8-6gх110.58.019 | 1 | 1 | 19 | |||
| 20 | Сборка рамы | 955001997001 | 1 | 1 | 20 | |||
| 21 | Направляющая цепи | 139001998101 | 1 | 1 | 21 | |||
| 22 | Выключатель ВК Б ТУ- | 095001997701 | 1 | 1 | 22 | |||
| 23 | Втулка | 195001942001 | 1 | 1 | 23 | |||
| 25 | Шарик шарикоподшипника № | 075001908401 | 40 | 40 | 25 | |||
| 26 | Кольцо шарикоподшипника № | 075000404101 | 2 | 2 | 26 | |||
| 27 | Колпачок верхнего подшипника | 075001900401 | 1 | 1 | 27 | |||
| 28 | Пружина | 192001936101 | 2 | 2 | 28 | |||
| 29 | Втулка | 192001936001 | 2 | 2 | 29 | |||
| 30 | Планка | 192001907001 | 1 | 1 | 30 | |||
| 31 | Шайба ГОСТ | 085820471101 | 4 | 4 | 31 | |||
| 32 | Шайба Г. ГОСТ | 085820471001 | 2 | 2 | 32 | |||
| 33 | Болт M- x | 085820174601 | 2 | 2 | 33 | |||
| 34 | Гайка МН. ГОСТ | 085820370501 | 2 | 2 | 34 | |||
| 35 | Планка | 124001101001 | 1 | 1 | 35 | |||
| 36 | Шайба ГОСТ | 085820470201 | 2 | 2 | 36 | |||
| 37 | Винт В.М- х ГОСТ | 085820274001 | 2 | 2 | 37 | |||
| 38 | Пружина контактного выключателя | 192001936201 | 1 | 1 | 38 | |||
| 39 | Пружина | 192001928001 | 1 | 1 | 39 | |||
| 40 | Болт Mx- x | 085820177301 | 1 | 1 | 40 | |||
| 41 | Гайка MxH | 085000370701 | 1 | 1 | 41 |
