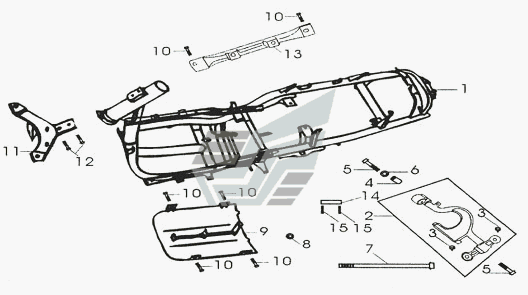

Сборка рамы
100%
Название детали
Рама
Заводской номер
41100
Количество на модель
1
№
1
Название детали
Маятник двигателя
Заводской номер
41230
Количество на модель
1
№
2
Название детали
Буфер маятника
Заводской номер
41231
Количество на модель
2
№
3
Название детали
Сайлент блок маятника двигателя
Заводской номер
41232
Количество на модель
1
№
4
Название детали
Болт M12х1.25х80
Заводской номер
GB/T16674.2
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
GB/T96.1
Количество на модель
1
№
6
Название детали
Вот
Заводской номер
41222
Количество на модель
1
№
7
Название детали
Гайка M12х
Заводской номер
GB/T6187.2
Количество на модель
1
№
8
Название детали
Закрытие заднего багажного отсека переднее
Заводской номер
43663
Количество на модель
1
№
9
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
6
№
10
Название детали
Кронштейн сигнала
Заводской номер
41251
Количество на модель
1
№
11
Название детали
Кронштейн заднего багажника
Заводской номер
41790
Количество на модель
1
№
13
Название детали
Ведущий привод
Заводской номер
68311
Количество на модель
1
№
14
Название детали
Контакт
Заводской номер
GB/T882
Количество на модель
2
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | 41100 | 1 | 1 | 1 | |||
| 2 | Маятник двигателя | 41230 | 1 | 1 | 2 | |||
| 3 | Буфер маятника | 41231 | 2 | 2 | 3 | |||
| 4 | Сайлент блок маятника двигателя | 41232 | 1 | 1 | 4 | |||
| 5 | Болт M12х1.25х80 | GB/T16674.2 | 2 | 2 | 5 | |||
| 6 | Шайба | GB/T96.1 | 1 | 1 | 6 | |||
| 7 | Вот | 41222 | 1 | 1 | 7 | |||
| 8 | Гайка M12х | GB/T6187.2 | 1 | 1 | 8 | |||
| 9 | Закрытие заднего багажного отсека переднее | 43663 | 1 | 1 | 9 | |||
| 10 | Болт Mx | GB/T16674.1 | 6 | 6 | 10 | |||
| 11 | Кронштейн сигнала | 41251 | 1 | 1 | 11 | |||
| 13 | Кронштейн заднего багажника | 41790 | 1 | 1 | 13 | |||
| 14 | Ведущий привод | 68311 | 1 | 1 | 14 | |||
| 15 | Контакт | GB/T882 | 2 | 2 | 15 |
