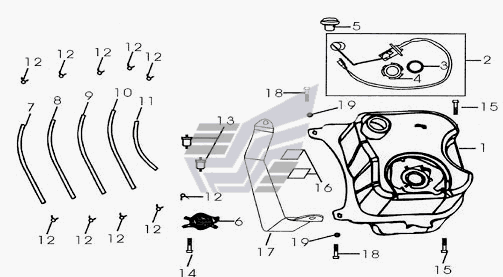

Бак топливный в сборе
100%
Название детали
Топливный бак
Заводской номер
16610
Количество на модель
1
№
1
Название детали
Датчик топлива
Заводской номер
37810
Количество на модель
1
№
2
Название детали
Прокладка измерителя
Заводской номер
37811
Количество на модель
1
№
3
Название детали
Шайба стопорная измерителя
Заводской номер
37812
Количество на модель
1
№
4
Название детали
ФЛАНЦЫ
Заводской номер
16500
Количество на модель
1
№
5
Название детали
Топливный кран
Заводской номер
16910
Количество на модель
1
№
6
Название детали
Топливопровод фильтра
Заводской номер
16931
Количество на модель
1
№
7
Название детали
Топливопровод бензокраника
Заводской номер
16932
Количество на модель
1
№
8
Название детали
Топливопровод бака
Заводской номер
16933
Количество на модель
1
№
9
Название детали
Шланг IV диам. 4x08x160
Заводской номер
16936
Количество на модель
1
№
10
Название детали
Шланг V диам. 4x08x120
Заводской номер
16937
Количество на модель
1
№
11
Название детали
Трубка 2
Заводской номер
16934
Количество на модель
10
№
12
Название детали
Прокладка
Заводской номер
16920
Количество на модель
2
№
13
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
1
№
14
Название детали
Резиновая прокладка
Заводской номер
16825
Количество на модель
2
№
16
Название детали
Кронштейн топливного бака
Заводской номер
16840
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
GB/T96.1
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливный бак | 16610 | 1 | 1 | 1 | |||
| 2 | Датчик топлива | 37810 | 1 | 1 | 2 | |||
| 3 | Прокладка измерителя | 37811 | 1 | 1 | 3 | |||
| 4 | Шайба стопорная измерителя | 37812 | 1 | 1 | 4 | |||
| 5 | ФЛАНЦЫ | 16500 | 1 | 1 | 5 | |||
| 6 | Топливный кран | 16910 | 1 | 1 | 6 | |||
| 7 | Топливопровод фильтра | 16931 | 1 | 1 | 7 | |||
| 8 | Топливопровод бензокраника | 16932 | 1 | 1 | 8 | |||
| 9 | Топливопровод бака | 16933 | 1 | 1 | 9 | |||
| 10 | Шланг IV диам. 4x08x160 | 16936 | 1 | 1 | 10 | |||
| 11 | Шланг V диам. 4x08x120 | 16937 | 1 | 1 | 11 | |||
| 12 | Трубка 2 | 16934 | 10 | 10 | 12 | |||
| 13 | Прокладка | 16920 | 2 | 2 | 13 | |||
| 14 | Болт Mx | GB/T16674.1 | 1 | 1 | 14 | |||
| 16 | Резиновая прокладка | 16825 | 2 | 2 | 16 | |||
| 17 | Кронштейн топливного бака | 16840 | 1 | 1 | 17 | |||
| 19 | Шайба | GB/T96.1 | 2 | 2 | 19 |
