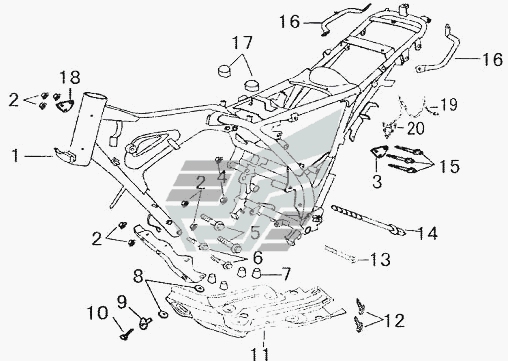

Рамка I
100%
Название детали
Рама
Заводской номер
41100
Количество на модель
1
№
1
Название детали
Орех М
Заводской номер
GB/T6187.1
Количество на модель
7
№
2
Название детали
Пластина двигателя, верхняя, левая
Заводской номер
42741/200GY-2
Количество на модель
1
№
3
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
3
№
5
Название детали
Упругая прокладка
Заводской номер
43948/125GY
Количество на модель
1
№
7
Название детали
Резиновая втулка
Заводской номер
43946/125GY
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
43947/125GY
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
GB/T5782
Количество на модель
1
№
10
Название детали
Поддон нижний
Заводской номер
43333/150GY-3A
Количество на модель
1
№
11
Название детали
Поручень задний
Заводской номер
45511
Количество на модель
1
№
16
Название детали
Упругая прокладка топливного бака
Заводской номер
16995
Количество на модель
2
№
17
Название детали
Пластина двигателя верхняя правая
Заводской номер
42731/200GY-2
Количество на модель
1
№
18
Название детали
Выключатель
Заводской номер
35360
Количество на модель
1
№
19
Название детали
Винт M5х
Заводской номер
GB/T818
Количество на модель
2
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | 41100 | 1 | 1 | 1 | |||
| 2 | Орех М | GB/T6187.1 | 7 | 7 | 2 | |||
| 3 | Пластина двигателя, верхняя, левая | 42741/200GY-2 | 1 | 1 | 3 | |||
| 5 | Болт Mx | GB/T16674.1 | 3 | 3 | 5 | |||
| 7 | Упругая прокладка | 43948/125GY | 1 | 1 | 7 | |||
| 8 | Резиновая втулка | 43946/125GY | 1 | 1 | 8 | |||
| 9 | Втулка | 43947/125GY | 4 | 4 | 9 | |||
| 10 | Болт | GB/T5782 | 1 | 1 | 10 | |||
| 11 | Поддон нижний | 43333/150GY-3A | 1 | 1 | 11 | |||
| 16 | Поручень задний | 45511 | 1 | 1 | 16 | |||
| 17 | Упругая прокладка топливного бака | 16995 | 2 | 2 | 17 | |||
| 18 | Пластина двигателя верхняя правая | 42731/200GY-2 | 1 | 1 | 18 | |||
| 19 | Выключатель | 35360 | 1 | 1 | 19 | |||
| 20 | Винт M5х | GB/T818 | 2 | 2 | 20 |
