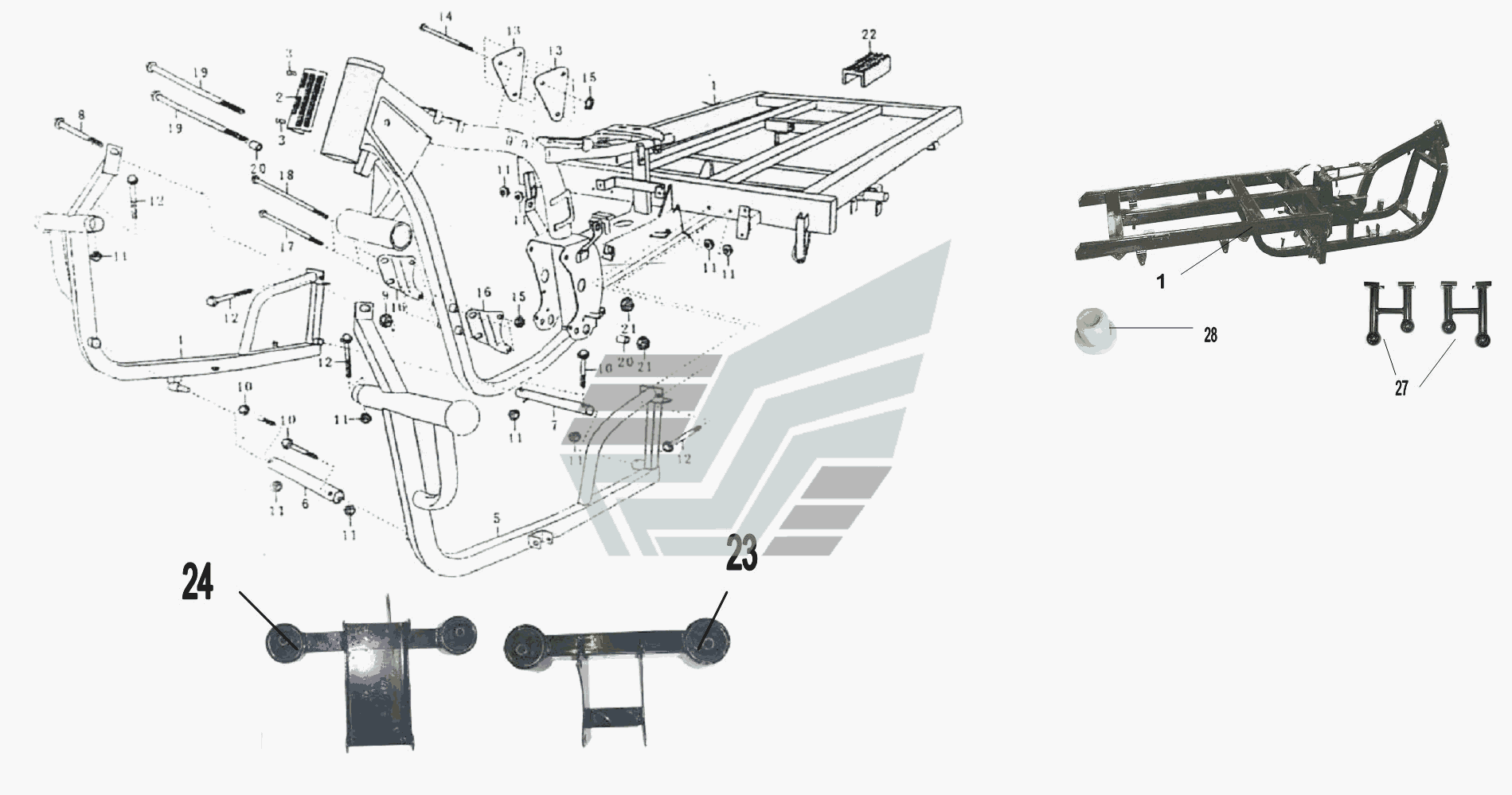

Рама мотоцикла
100%
Название детали
Сборка рамы
Заводской номер
957003790101
Количество на модель
1
№
1
Название детали
Таблица
Заводской номер
957003700101
Количество на модель
1
№
2
Название детали
Заклепка 2x5
Заводской номер
957003700201
Количество на модель
2
№
3
Название детали
Кронштейн левый
Заводской номер
957003700301
Количество на модель
1
№
4
Название детали
Кронштейн правый
Заводской номер
957003700401
Количество на модель
1
№
5
Название детали
Трубка I
Заводской номер
957003700501
Количество на модель
1
№
6
Название детали
Трубка II
Заводской номер
957003700601
Количество на модель
1
№
7
Название детали
Болт M10x65
Заводской номер
957003700701
Количество на модель
1
№
8
Название детали
Гайка M10x1,
Заводской номер
957003700801
Количество на модель
1
№
9
Название детали
Болт M8x45
Заводской номер
957003700901
Количество на модель
4
№
10
Название детали
Орех М
Заводской номер
957001000301
Количество на модель
10
№
11
Название детали
Болт M8x55
Заводской номер
957003701001
Количество на модель
6
№
12
Название детали
Верхняя пластина
Заводской номер
957003701101
Количество на модель
2
№
13
Название детали
Болт M8x75
Заводской номер
957003400101
Количество на модель
3
№
14
Название детали
Нижняя пластина
Заводской номер
957003701201
Количество на модель
2
№
16
Название детали
Болт M8x85
Заводской номер
957003701301
Количество на модель
2
№
17
Название детали
Болт M8x95
Заводской номер
957003701401
Количество на модель
2
№
18
Название детали
Болт M10x145x1,
Заводской номер
957003701501
Количество на модель
2
№
19
Название детали
Втулка
Заводской номер
957003701601
Количество на модель
2
№
20
Название детали
Гайка M10x1,
Заводской номер
957003701701
Количество на модель
2
№
21
Название детали
АМОРТИЗАТОР
Заводской номер
957003701801
Количество на модель
4
№
22
Название детали
Кронштейн двигателя передний
Заводской номер
957003701901
Количество на модель
1
№
23
Название детали
Кронштейн двигателя задний
Заводской номер
957003702001
Количество на модель
1
№
24
Название детали
Кронштейн габаритов
Заводской номер
957003702101
Количество на модель
1
№
25
Название детали
Замок противоугонного устройства
Заводской номер
957003702201
Количество на модель
1
№
26
Название детали
Кронштейн габаритов
Заводской номер
957003702301
Количество на модель
2
№
27
Название детали
Втулка рамы диам.
Заводской номер
957003702401
Количество на модель
8
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сборка рамы | 957003790101 | 1 | 1 | 1 | |||
| 2 | Таблица | 957003700101 | 1 | 1 | 2 | |||
| 3 | Заклепка 2x5 | 957003700201 | 2 | 2 | 3 | |||
| 4 | Кронштейн левый | 957003700301 | 1 | 1 | 4 | |||
| 5 | Кронштейн правый | 957003700401 | 1 | 1 | 5 | |||
| 6 | Трубка I | 957003700501 | 1 | 1 | 6 | |||
| 7 | Трубка II | 957003700601 | 1 | 1 | 7 | |||
| 8 | Болт M10x65 | 957003700701 | 1 | 1 | 8 | |||
| 9 | Гайка M10x1, | 957003700801 | 1 | 1 | 9 | |||
| 10 | Болт M8x45 | 957003700901 | 4 | 4 | 10 | |||
| 11 | Орех М | 957001000301 | 10 | 10 | 11 | |||
| 12 | Болт M8x55 | 957003701001 | 6 | 6 | 12 | |||
| 13 | Верхняя пластина | 957003701101 | 2 | 2 | 13 | |||
| 14 | Болт M8x75 | 957003400101 | 3 | 3 | 14 | |||
| 16 | Нижняя пластина | 957003701201 | 2 | 2 | 16 | |||
| 17 | Болт M8x85 | 957003701301 | 2 | 2 | 17 | |||
| 18 | Болт M8x95 | 957003701401 | 2 | 2 | 18 | |||
| 19 | Болт M10x145x1, | 957003701501 | 2 | 2 | 19 | |||
| 20 | Втулка | 957003701601 | 2 | 2 | 20 | |||
| 21 | Гайка M10x1, | 957003701701 | 2 | 2 | 21 | |||
| 22 | АМОРТИЗАТОР | 957003701801 | 4 | 4 | 22 | |||
| 23 | Кронштейн двигателя передний | 957003701901 | 1 | 1 | 23 | |||
| 24 | Кронштейн двигателя задний | 957003702001 | 1 | 1 | 24 | |||
| 25 | Кронштейн габаритов | 957003702101 | 1 | 1 | 25 | |||
| 26 | Замок противоугонного устройства | 957003702201 | 1 | 1 | 26 | |||
| 27 | Кронштейн габаритов | 957003702301 | 2 | 2 | 27 | |||
| 28 | Втулка рамы диам. | 957003702401 | 8 | 8 | 28 |
