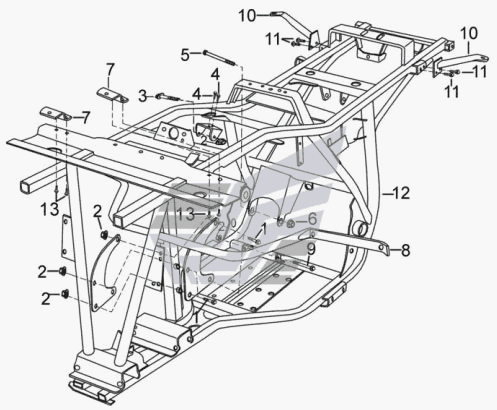

Сборка рамы
100%
Название детали
Болт M5х12
Заводской номер
GB/T 16674.1
Количество на модель
4
№
1
Название детали
Гайка M8
Заводской номер
GB/T 6187.1
Количество на модель
6
№
2
Название детали
Болт крепления двигателя
Заводской номер
42971
Количество на модель
1
№
5
Название детали
Орех
Заводской номер
GB/T 6187.2
Количество на модель
1
№
6
Название детали
Опора переднего кожуха
Заводской номер
43831
Количество на модель
2
№
7
Название детали
Кронштейн переднего щитка
Заводской номер
53911
Количество на модель
1
№
8
Название детали
Кронштейн багажника правый
Заводской номер
45470
Количество на модель
2
№
10
Название детали
Рама
Заводской номер
41100
Количество на модель
1
№
12
Название детали
Сборка рамы
Заводской номер
Рама в сборе
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M5х12 | GB/T 16674.1 | 4 | 4 | 1 | |||
| 2 | Гайка M8 | GB/T 6187.1 | 6 | 6 | 2 | |||
| 5 | Болт крепления двигателя | 42971 | 1 | 1 | 5 | |||
| 6 | Орех | GB/T 6187.2 | 1 | 1 | 6 | |||
| 7 | Опора переднего кожуха | 43831 | 2 | 2 | 7 | |||
| 8 | Кронштейн переднего щитка | 53911 | 1 | 1 | 8 | |||
| 10 | Кронштейн багажника правый | 45470 | 2 | 2 | 10 | |||
| 12 | Рама | 41100 | 1 | 1 | 12 | |||
| 14 | Сборка рамы | Рама в сборе | 1 | 1 | 14 |
