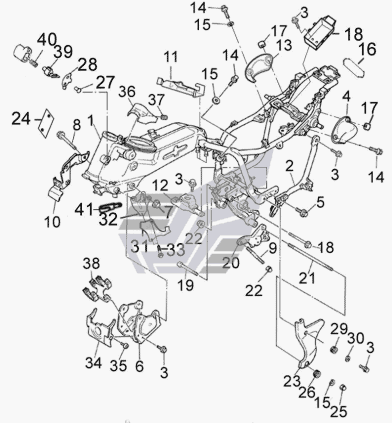

Сборка рамы
100%
Название детали
Рама
Заводской номер
41100
Количество на модель
1
№
1
Название детали
Кронштейн подножек пассажира
Заводской номер
41780
Количество на модель
1
№
2
Название детали
Болт M5х12
Заводской номер
GB/T 16674.1
Количество на модель
4
№
3
Название детали
Накладка заднего амортизатора левого
Заводской номер
43597
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
42711
Количество на модель
1
№
6
Название детали
Гайка М6
Заводской номер
GB/T6177.1
Количество на модель
2
№
7
Название детали
Болт крепления двигателя
Заводской номер
42971
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
93191
Количество на модель
1
№
9
Название детали
Монтажная пластина воздухофильтра
Заводской номер
17910
Количество на модель
1
№
10
Название детали
Кронштейн крепления жгута
Заводской номер
32913
Количество на модель
1
№
11
Название детали
Крепление топливного бака
Заводской номер
16990
Количество на модель
1
№
12
Название детали
Накладка заднего амортизатора правого
Заводской номер
43587
Количество на модель
1
№
13
Название детали
Болт Mh, 25x30
Заводской номер
GB/T70.2
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
GB/T96.1
Количество на модель
2
№
15
Название детали
Стяжной хомут, инструментальный ящик
Заводской номер
43624
Количество на модель
1
№
16
Название детали
Втулка накладки амортизатора
Заводской номер
43855
Количество на модель
1
№
17
Название детали
Инструментальный ящик
Заводской номер
43611
Количество на модель
1
№
18
Название детали
Болт M12х1.25х80
Заводской номер
GB/T16674.2
Количество на модель
1
№
19
Название детали
Кронштейн бокового упора
Заводской номер
42270
Количество на модель
1
№
20
Название детали
Шпилька крепления двигателя
Заводской номер
42974
Количество на модель
1
№
21
Название детали
Гайка М6
Заводской номер
GB/T923
Количество на модель
1
№
22
Название детали
Кронштейн левый
Заводской номер
43461
Количество на модель
1
№
23
Название детали
Табличка VIN
Заводской номер
59121
Количество на модель
1
№
24
Название детали
Резиновая втулка II боковой крышки
Заводской номер
43925
Количество на модель
1
№
26
Название детали
Винт M5х
Заводской номер
GB/T818
Количество на модель
1
№
27
Название детали
Колпачок замка блокировки рулевой колонки
Заводской номер
48181
Количество на модель
1
№
28
Название детали
Резиновое кольцо
Заводской номер
43951
Количество на модель
1
№
29
Название детали
Кронштейн воздухоочистителя правый
Заводской номер
17911
Количество на модель
1
№
31
Название детали
Кронштейн воздухоочистителя левый
Заводской номер
17920
Количество на модель
1
№
32
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
2
№
33
Название детали
Щиток передний двигателя
Заводской номер
43334
Количество на модель
1
№
34
Название детали
Винт 4.2х16
Заводской номер
GB/T845
Количество на модель
2
№
35
Название детали
Пылезащитная крышка воздухофильтра
Заводской номер
17195
Количество на модель
1
№
36
Название детали
Резиновая втулка воздухофильтра
Заводской номер
43953
Количество на модель
1
№
37
Название детали
Кронштейн катушки зажигания
Заводской номер
35941
Количество на модель
1
№
38
Название детали
Резиновая втулка бокового закрытия
Заводской номер
48100
Количество на модель
1
№
39
Название детали
Пружина замка блокировки рулевой колонки
Заводской номер
48182
Количество на модель
1
№
40
Название детали
Комплект скоб жгута сцепления
Заводской номер
46920/125-9
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | 41100 | 1 | 1 | 1 | |||
| 2 | Кронштейн подножек пассажира | 41780 | 1 | 1 | 2 | |||
| 3 | Болт M5х12 | GB/T 16674.1 | 4 | 4 | 3 | |||
| 4 | Накладка заднего амортизатора левого | 43597 | 1 | 1 | 4 | |||
| 6 | Кронштейн | 42711 | 1 | 1 | 6 | |||
| 7 | Гайка М6 | GB/T6177.1 | 2 | 2 | 7 | |||
| 8 | Болт крепления двигателя | 42971 | 2 | 2 | 8 | |||
| 9 | Болт | 93191 | 1 | 1 | 9 | |||
| 10 | Монтажная пластина воздухофильтра | 17910 | 1 | 1 | 10 | |||
| 11 | Кронштейн крепления жгута | 32913 | 1 | 1 | 11 | |||
| 12 | Крепление топливного бака | 16990 | 1 | 1 | 12 | |||
| 13 | Накладка заднего амортизатора правого | 43587 | 1 | 1 | 13 | |||
| 14 | Болт Mh, 25x30 | GB/T70.2 | 2 | 2 | 14 | |||
| 15 | Шайба | GB/T96.1 | 2 | 2 | 15 | |||
| 16 | Стяжной хомут, инструментальный ящик | 43624 | 1 | 1 | 16 | |||
| 17 | Втулка накладки амортизатора | 43855 | 1 | 1 | 17 | |||
| 18 | Инструментальный ящик | 43611 | 1 | 1 | 18 | |||
| 19 | Болт M12х1.25х80 | GB/T16674.2 | 1 | 1 | 19 | |||
| 20 | Кронштейн бокового упора | 42270 | 1 | 1 | 20 | |||
| 21 | Шпилька крепления двигателя | 42974 | 1 | 1 | 21 | |||
| 22 | Гайка М6 | GB/T923 | 1 | 1 | 22 | |||
| 23 | Кронштейн левый | 43461 | 1 | 1 | 23 | |||
| 24 | Табличка VIN | 59121 | 1 | 1 | 24 | |||
| 26 | Резиновая втулка II боковой крышки | 43925 | 1 | 1 | 26 | |||
| 27 | Винт M5х | GB/T818 | 1 | 1 | 27 | |||
| 28 | Колпачок замка блокировки рулевой колонки | 48181 | 1 | 1 | 28 | |||
| 29 | Резиновое кольцо | 43951 | 1 | 1 | 29 | |||
| 31 | Кронштейн воздухоочистителя правый | 17911 | 1 | 1 | 31 | |||
| 32 | Кронштейн воздухоочистителя левый | 17920 | 1 | 1 | 32 | |||
| 33 | Болт Mx | GB/T16674.1 | 2 | 2 | 33 | |||
| 34 | Щиток передний двигателя | 43334 | 1 | 1 | 34 | |||
| 35 | Винт 4.2х16 | GB/T845 | 2 | 2 | 35 | |||
| 36 | Пылезащитная крышка воздухофильтра | 17195 | 1 | 1 | 36 | |||
| 37 | Резиновая втулка воздухофильтра | 43953 | 1 | 1 | 37 | |||
| 38 | Кронштейн катушки зажигания | 35941 | 1 | 1 | 38 | |||
| 39 | Резиновая втулка бокового закрытия | 48100 | 1 | 1 | 39 | |||
| 40 | Пружина замка блокировки рулевой колонки | 48182 | 1 | 1 | 40 | |||
| 41 | Комплект скоб жгута сцепления | 46920/125-9 | 1 | 1 | 41 |
