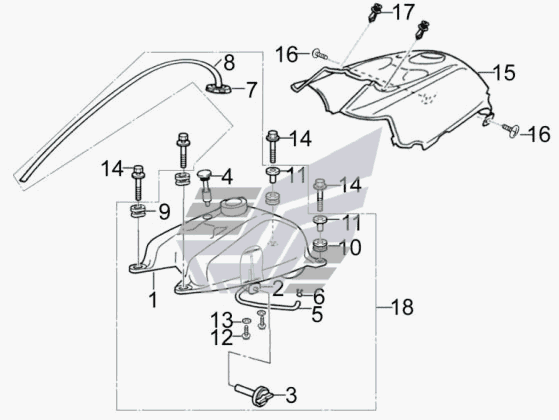

Бак топливный в сборе
100%
Название детали
Топливный бак
Заводской номер
16610
Количество на модель
1
№
1
Название детали
Бензокраник в сборе
Заводской номер
16810
Количество на модель
1
№
2
Название детали
Рукоятка краника топливного
Заводской номер
16181
Количество на модель
1
№
3
Название детали
Указатель уровня топлива
Заводской номер
37310
Количество на модель
1
№
4
Название детали
Шланг
Заводской номер
16830
Количество на модель
1
№
5
Название детали
Стопорное кольцо
Заводской номер
QC/T621
Количество на модель
2
№
6
Название детали
ФЛАНЦЫ
Заводской номер
16500
Количество на модель
1
№
7
Название детали
Трубка сапуна топливного бака
Заводской номер
16522
Количество на модель
1
№
8
Название детали
Упругая прокладка топливного бака
Заводской номер
16995
Количество на модель
2
№
9
Название детали
Резиновая прокладка бака
Заводской номер
16951
Количество на модель
2
№
10
Название детали
Манжета
Заводской номер
16955
Количество на модель
2
№
11
Название детали
Винт M4х
Заводской номер
GB/T9074.1
Количество на модель
2
№
12
Название детали
Диск Q72306
Заводской номер
QC/T638
Количество на модель
2
№
13
Название детали
Болт Mx
Заводской номер
GB/T16674.1
Количество на модель
4
№
14
Название детали
Накладка бака, правая
Заводской номер
43541
Количество на модель
1
№
15
Название детали
Винт М6x15
Заводской номер
93313
Количество на модель
2
№
16
Название детали
Шплинт пластиковый
Заводской номер
93830
Количество на модель
2
№
17
Название детали
Бак топливный в сборе
Заводской номер
16600
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливный бак | 16610 | 1 | 1 | 1 | |||
| 2 | Бензокраник в сборе | 16810 | 1 | 1 | 2 | |||
| 3 | Рукоятка краника топливного | 16181 | 1 | 1 | 3 | |||
| 4 | Указатель уровня топлива | 37310 | 1 | 1 | 4 | |||
| 5 | Шланг | 16830 | 1 | 1 | 5 | |||
| 6 | Стопорное кольцо | QC/T621 | 2 | 2 | 6 | |||
| 7 | ФЛАНЦЫ | 16500 | 1 | 1 | 7 | |||
| 8 | Трубка сапуна топливного бака | 16522 | 1 | 1 | 8 | |||
| 9 | Упругая прокладка топливного бака | 16995 | 2 | 2 | 9 | |||
| 10 | Резиновая прокладка бака | 16951 | 2 | 2 | 10 | |||
| 11 | Манжета | 16955 | 2 | 2 | 11 | |||
| 12 | Винт M4х | GB/T9074.1 | 2 | 2 | 12 | |||
| 13 | Диск Q72306 | QC/T638 | 2 | 2 | 13 | |||
| 14 | Болт Mx | GB/T16674.1 | 4 | 4 | 14 | |||
| 15 | Накладка бака, правая | 43541 | 1 | 1 | 15 | |||
| 16 | Винт М6x15 | 93313 | 2 | 2 | 16 | |||
| 17 | Шплинт пластиковый | 93830 | 2 | 2 | 17 | |||
| 18 | Бак топливный в сборе | 16600 | 1 | 1 | 18 |
