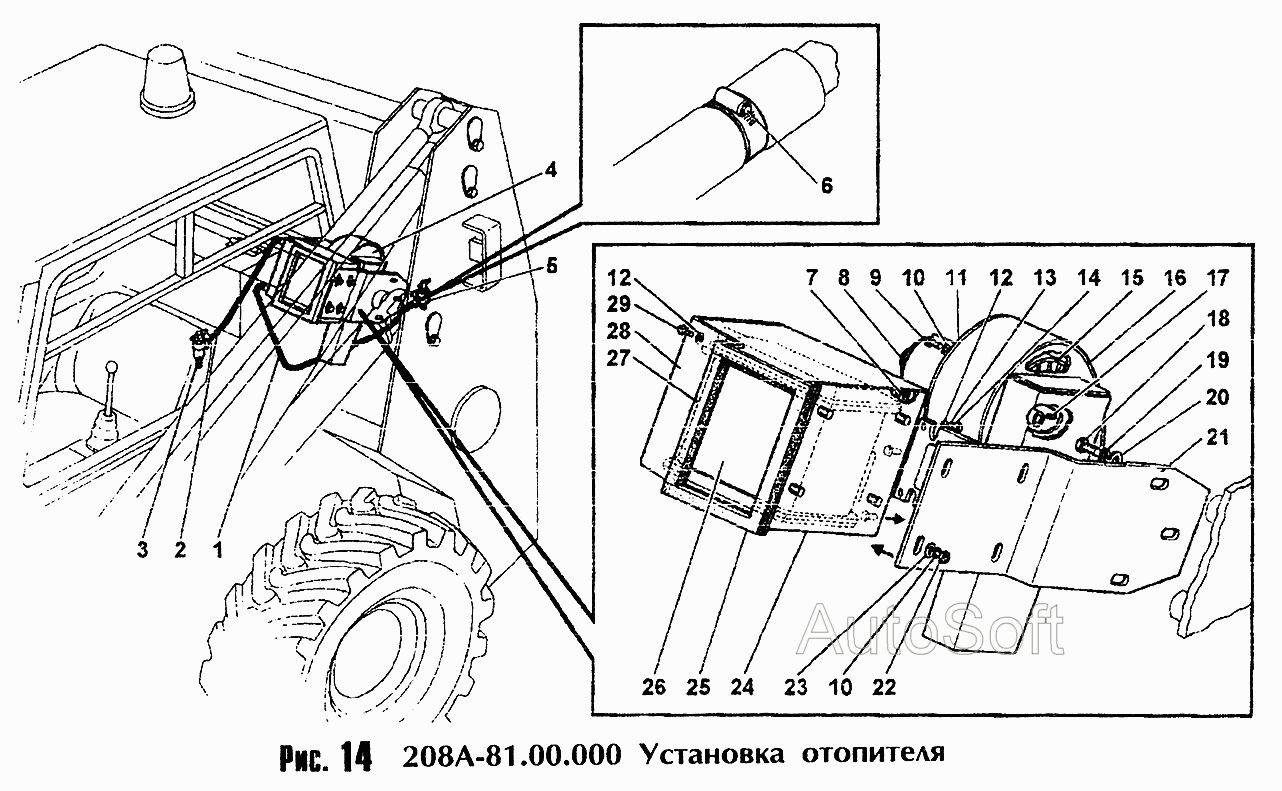

Установка отопителя
100%
Название детали
Рукав
Заводской номер
16x25.300.10362
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
16x25.700.10362
Количество на модель
1
№
2
Название детали
Краник
Заводской номер
Кр29-81.01.010
Количество на модель
1
№
3
Название детали
Отопитель
Заводской номер
208А-81.11.000
Количество на модель
1
№
4
Название детали
Краник
Заводской номер
500-81.01.310
Количество на модель
1
№
5
Название детали
Зажим TORRO
Заводской номер
20-32/9-C7W2
Количество на модель
4
№
6
Название детали
Уплотнитель
Заводской номер
208-81.11.001
Количество на модель
2
№
7
Название детали
Электродвигатель
Заводской номер
490.3730
Количество на модель
1
№
8
Название детали
Болт Mx
Заводской номер
[Болт М8х16]
Количество на модель
8
№
9
Название детали
Шайба Г
Заводской номер
[Шайба 8.65Г]
Количество на модель
8
№
10
Название детали
Стакан вентилятора
Заводской номер
У7810.7-90100255
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
[Шайба 6]
Количество на модель
8
№
12
Название детали
Шайба Г
Заводской номер
[Шайба 6.65Г]
Количество на модель
4
№
13
Название детали
Гайка М6
Заводской номер
[Гайка М6]
Количество на модель
4
№
14
Название детали
Ротор вентилятора
Заводской номер
70-81.15.191
Количество на модель
1
№
15
Название детали
Корпус вентилятора
Заводской номер
208А-81.11.200
Количество на модель
1
№
16
Название детали
Винт Mx
Заводской номер
[Винт М5х10]
Количество на модель
1
№
17
Название детали
Болт Mx
Заводской номер
[Болт М10х20]
Количество на модель
3
№
18
Название детали
Шайба Г
Заводской номер
[Шайба 10.65Г]
Количество на модель
3
№
19
Название детали
Шайба 10
Заводской номер
[Шайба 10]
Количество на модель
3
№
20
Название детали
Кронштейн
Заводской номер
208А-81.11.004
Количество на модель
1
№
21
Название детали
Орех М
Заводской номер
[Гайка М8]
Количество на модель
4
№
22
Название детали
Шайба
Заводской номер
[Шайба 8]
Количество на модель
4
№
23
Название детали
Короб
Заводской номер
208А-81.11.100
Количество на модель
1
№
24
Название детали
прокладка
Заводской номер
208-81.11.002
Количество на модель
2
№
25
Название детали
Радиатор отопителя
Заводской номер
22038-81.01.060
Количество на модель
1
№
26
Название детали
прокладка
Заводской номер
208-81.11.003
Количество на модель
2
№
27
Название детали
Крышка
Заводской номер
208-81.11.500
Количество на модель
1
№
28
Название детали
Винт Mx
Заводской номер
[Винт М6х16]
Количество на модель
4
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 16x25.300.10362 | 1 | 1 | 1 | |||
| 2 | Рукав | 16x25.700.10362 | 1 | 1 | 2 | |||
| 3 | Краник | Кр29-81.01.010 | 1 | 1 | 3 | |||
| 4 | Отопитель | 208А-81.11.000 | 1 | 1 | 4 | |||
| 5 | Краник | 500-81.01.310 | 1 | 1 | 5 | |||
| 6 | Зажим TORRO | 20-32/9-C7W2 | 4 | 4 | 6 | |||
| 7 | Уплотнитель | 208-81.11.001 | 2 | 2 | 7 | |||
| 8 | Электродвигатель | 490.3730 | 1 | 1 | 8 | |||
| 9 | Болт Mx | [Болт М8х16] | 8 | 8 | 9 | |||
| 10 | Шайба Г | [Шайба 8.65Г] | 8 | 8 | 10 | |||
| 11 | Стакан вентилятора | У7810.7-90100255 | 1 | 1 | 11 | |||
| 12 | Шайба | [Шайба 6] | 8 | 8 | 12 | |||
| 13 | Шайба Г | [Шайба 6.65Г] | 4 | 4 | 13 | |||
| 14 | Гайка М6 | [Гайка М6] | 4 | 4 | 14 | |||
| 15 | Ротор вентилятора | 70-81.15.191 | 1 | 1 | 15 | |||
| 16 | Корпус вентилятора | 208А-81.11.200 | 1 | 1 | 16 | |||
| 17 | Винт Mx | [Винт М5х10] | 1 | 1 | 17 | |||
| 18 | Болт Mx | [Болт М10х20] | 3 | 3 | 18 | |||
| 19 | Шайба Г | [Шайба 10.65Г] | 3 | 3 | 19 | |||
| 20 | Шайба 10 | [Шайба 10] | 3 | 3 | 20 | |||
| 21 | Кронштейн | 208А-81.11.004 | 1 | 1 | 21 | |||
| 22 | Орех М | [Гайка М8] | 4 | 4 | 22 | |||
| 23 | Шайба | [Шайба 8] | 4 | 4 | 23 | |||
| 24 | Короб | 208А-81.11.100 | 1 | 1 | 24 | |||
| 25 | прокладка | 208-81.11.002 | 2 | 2 | 25 | |||
| 26 | Радиатор отопителя | 22038-81.01.060 | 1 | 1 | 26 | |||
| 27 | прокладка | 208-81.11.003 | 2 | 2 | 27 | |||
| 28 | Крышка | 208-81.11.500 | 1 | 1 | 28 | |||
| 29 | Винт Mx | [Винт М6х16] | 4 | 4 | 29 |
