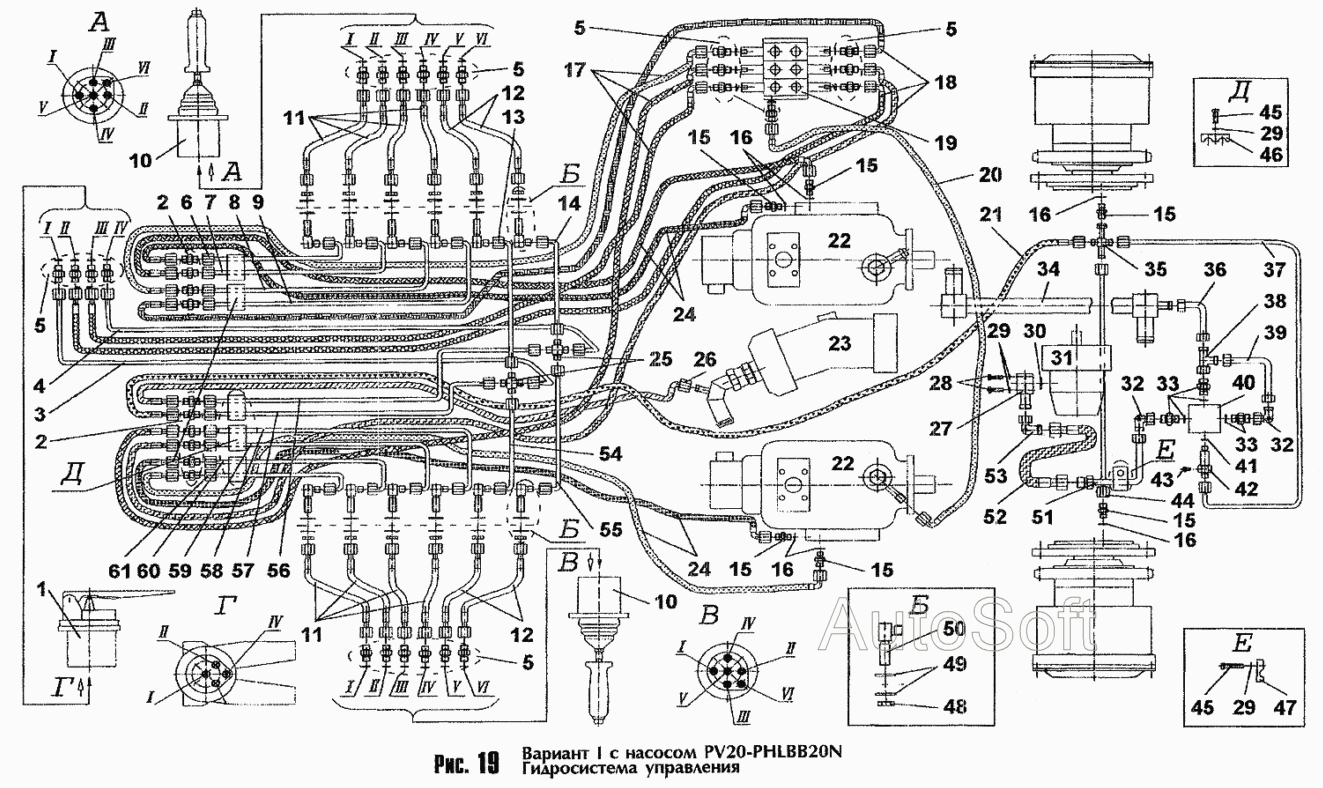

Гидросистема управления (вариант с насосом PHLBB20N)
100%
Название детали
Блок управления
Заводской номер
606.20
Количество на модель
1
№
1
Название детали
Штуцер
Заводской номер
УДГ1-01.05.001
Количество на модель
10
№
2
Название детали
Трубопровод
Заводской номер
208А-50.25.170
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
208А-50.25.250
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-2
Количество на модель
22
№
5
Название детали
Штуцер
Заводской номер
УДГ1-01.01.002
Количество на модель
22
№
5
Название детали
Трубопровод
Заводской номер
208А-50.25.310
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
208А-50.25.310-01
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
208А-50.25.310-02
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
208А-50.25.310-03
Количество на модель
1
№
9
Название детали
Блок управлеения
Заводской номер
208А-50.25.010
Количество на модель
2
№
10
Название детали
Рукав
Заводской номер
Р11А11/111/06-650
Количество на модель
8
№
11
Название детали
Рукав
Заводской номер
Р11А11/111/06-600
Количество на модель
4
№
12
Название детали
Трубопровод
Заводской номер
208А-50.25.330-01
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
208А-50.25.330
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
УДГ1-01.02.018
Количество на модель
6
№
15
Название детали
Прокладка АО
Заводской номер
[Прокладка 12АО]
Количество на модель
6
№
16
Название детали
Рукав
Заводской номер
Р11А12/111/06-2400
Количество на модель
3
№
17
Название детали
Рукав
Заводской номер
Р11А12/111/06-2500
Количество на модель
3
№
18
Название детали
Гидрораспределитель
Заводской номер
ГРГП10 208А/3Т Э24
Количество на модель
1
№
19
Название детали
Рукав
Заводской номер
Р11А12/111/06-1200
Количество на модель
1
№
20
Название детали
Рукав
Заводской номер
Р11А11/111/06-2000
Количество на модель
1
№
21
Название детали
Насос
Заводской номер
PV20
Количество на модель
2
№
22
Название детали
Насос левый
Заводской номер
210.16.12.01Г
Количество на модель
1
№
23
Название детали
Рукав
Заводской номер
Р11А12/111/06-1500
Количество на модель
4
№
24
Название детали
Крестовина
Заводской номер
208-43.10.002
Количество на модель
2
№
25
Название детали
Рукав
Заводской номер
Р11А12/111/06-900
Количество на модель
1
№
26
Название детали
Фланец
Заводской номер
208А-45.10.060
Количество на модель
1
№
27
Название детали
Болт М8х30
Заводской номер
[Болт М8х30]
Количество на модель
4
№
28
Название детали
Шайба Г
Заводской номер
[Шайба 8.65Г]
Количество на модель
10
№
29
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
1
№
30
Название детали
Насос
Заводской номер
НШ-10
Количество на модель
1
№
31
Название детали
Соединение
Заводской номер
УДГ1-02.01.020
Количество на модель
2
№
32
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
3
№
33
Название детали
Штуцер
Заводской номер
УДГ1-01.01.004
Количество на модель
3
№
33
Название детали
Трубопровод
Заводской номер
208А-45.00.140
Количество на модель
1
№
34
Название детали
Соединение
Заводской номер
208А-45.10.110
Количество на модель
1
№
35
Название детали
Трубопровод
Заводской номер
208А-45.10.430
Количество на модель
1
№
36
Название детали
Трубопровод
Заводской номер
208А-45.10.490
Количество на модель
1
№
37
Название детали
Тройник
Заводской номер
ТО-28А.06.09.070
Количество на модель
1
№
38
Название детали
Трубопровод
Заводской номер
208А-45.10.420
Количество на модель
1
№
39
Название детали
Гидропанель
Заводской номер
208А-45.10.140
Количество на модель
1
№
40
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
1
№
41
Название детали
Штуцер
Заводской номер
208А-45.10.141
Количество на модель
1
№
42
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
1
№
43
Название детали
Трубопровод
Заводской номер
208А-45.10.480
Количество на модель
1
№
44
Название детали
Болт Mx
Заводской номер
[Болт М8х25]
Количество на модель
6
№
45
Название детали
Колодка
Заводской номер
ТО-28.18.00.004-01
Количество на модель
5
№
46
Название детали
Колодка
Заводской номер
ТО-28.18.00.042
Количество на модель
1
№
47
Название детали
Контргайка Мх
Заводской номер
[Контргайка М14х1,5]
Количество на модель
12
№
48
Название детали
Шайба
Заводской номер
А.14.02.СтЗ.0115
Количество на модель
12
№
49
Название детали
Угольник
Заводской номер
208А-50.25.002
Количество на модель
12
№
50
Название детали
Трубопровод
Заводской номер
208А-45.10.460
Количество на модель
1
№
51
Название детали
Рукав
Заводской номер
Р11А11/233/16-450
Количество на модель
1
№
52
Название детали
Соединение
Заводской номер
УДГ1-02.01.050
Количество на модель
12
№
53
Название детали
Трубопровод
Заводской номер
208А-50.25.320
Количество на модель
1
№
54
Название детали
Трубопровод
Заводской номер
208А-50.25.320-01
Количество на модель
1
№
55
Название детали
Трубопровод
Заводской номер
208А-50.25.180
Количество на модель
1
№
56
Название детали
Трубопровод
Заводской номер
208А-50.25.190
Количество на модель
1
№
57
Название детали
Трубопровод
Заводской номер
208А-50.25.300-03
Количество на модель
1
№
58
Название детали
Трубопровод
Заводской номер
208А-50.25.300-02
Количество на модель
1
№
59
Название детали
Трубопровод
Заводской номер
208А-50.25.300-01
Количество на модель
1
№
60
Название детали
Трубопровод
Заводской номер
208А-50.25.300
Количество на модель
1
№
61
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок управления | 606.20 | 1 | 1 | 1 | |||
| 2 | Штуцер | УДГ1-01.05.001 | 10 | 10 | 2 | |||
| 3 | Трубопровод | 208А-50.25.170 | 1 | 1 | 3 | |||
| 4 | Трубопровод | 208А-50.25.250 | 1 | 1 | 4 | |||
| 5 | КОЛЬЦО | 012-016-25-2-2 | 22 | 22 | 5 | |||
| 5 | Штуцер | УДГ1-01.01.002 | 22 | 22 | 5 | |||
| 6 | Трубопровод | 208А-50.25.310 | 1 | 1 | 6 | |||
| 7 | Трубопровод | 208А-50.25.310-01 | 1 | 1 | 7 | |||
| 8 | Трубопровод | 208А-50.25.310-02 | 1 | 1 | 8 | |||
| 9 | Трубопровод | 208А-50.25.310-03 | 1 | 1 | 9 | |||
| 10 | Блок управлеения | 208А-50.25.010 | 2 | 2 | 10 | |||
| 11 | Рукав | Р11А11/111/06-650 | 8 | 8 | 11 | |||
| 12 | Рукав | Р11А11/111/06-600 | 4 | 4 | 12 | |||
| 13 | Трубопровод | 208А-50.25.330-01 | 1 | 1 | 13 | |||
| 14 | Трубопровод | 208А-50.25.330 | 1 | 1 | 14 | |||
| 15 | Штуцер | УДГ1-01.02.018 | 6 | 6 | 15 | |||
| 16 | Прокладка АО | [Прокладка 12АО] | 6 | 6 | 16 | |||
| 17 | Рукав | Р11А12/111/06-2400 | 3 | 3 | 17 | |||
| 18 | Рукав | Р11А12/111/06-2500 | 3 | 3 | 18 | |||
| 19 | Гидрораспределитель | ГРГП10 208А/3Т Э24 | 1 | 1 | 19 | |||
| 20 | Рукав | Р11А12/111/06-1200 | 1 | 1 | 20 | |||
| 21 | Рукав | Р11А11/111/06-2000 | 1 | 1 | 21 | |||
| 22 | Насос | PV20 | 2 | 2 | 22 | |||
| 23 | Насос левый | 210.16.12.01Г | 1 | 1 | 23 | |||
| 24 | Рукав | Р11А12/111/06-1500 | 4 | 4 | 24 | |||
| 25 | Крестовина | 208-43.10.002 | 2 | 2 | 25 | |||
| 26 | Рукав | Р11А12/111/06-900 | 1 | 1 | 26 | |||
| 27 | Фланец | 208А-45.10.060 | 1 | 1 | 27 | |||
| 28 | Болт М8х30 | [Болт М8х30] | 4 | 4 | 28 | |||
| 29 | Шайба Г | [Шайба 8.65Г] | 10 | 10 | 29 | |||
| 30 | Кольцо | 021-025-25-2-2 | 1 | 1 | 30 | |||
| 31 | Насос | НШ-10 | 1 | 1 | 31 | |||
| 32 | Соединение | УДГ1-02.01.020 | 2 | 2 | 32 | |||
| 33 | КОЛЬЦО | 013-017-25-2-2 | 3 | 3 | 33 | |||
| 33 | Штуцер | УДГ1-01.01.004 | 3 | 3 | 33 | |||
| 34 | Трубопровод | 208А-45.00.140 | 1 | 1 | 34 | |||
| 35 | Соединение | 208А-45.10.110 | 1 | 1 | 35 | |||
| 36 | Трубопровод | 208А-45.10.430 | 1 | 1 | 36 | |||
| 37 | Трубопровод | 208А-45.10.490 | 1 | 1 | 37 | |||
| 38 | Тройник | ТО-28А.06.09.070 | 1 | 1 | 38 | |||
| 39 | Трубопровод | 208А-45.10.420 | 1 | 1 | 39 | |||
| 40 | Гидропанель | 208А-45.10.140 | 1 | 1 | 40 | |||
| 41 | КОЛЬЦО | 009-013-25-2-2 | 1 | 1 | 41 | |||
| 42 | Штуцер | 208А-45.10.141 | 1 | 1 | 42 | |||
| 43 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 43 | |||
| 44 | Трубопровод | 208А-45.10.480 | 1 | 1 | 44 | |||
| 45 | Болт Mx | [Болт М8х25] | 6 | 6 | 45 | |||
| 46 | Колодка | ТО-28.18.00.004-01 | 5 | 5 | 46 | |||
| 47 | Колодка | ТО-28.18.00.042 | 1 | 1 | 47 | |||
| 48 | Контргайка Мх | [Контргайка М14х1,5] | 12 | 12 | 48 | |||
| 49 | Шайба | А.14.02.СтЗ.0115 | 12 | 12 | 49 | |||
| 50 | Угольник | 208А-50.25.002 | 12 | 12 | 50 | |||
| 51 | Трубопровод | 208А-45.10.460 | 1 | 1 | 51 | |||
| 52 | Рукав | Р11А11/233/16-450 | 1 | 1 | 52 | |||
| 53 | Соединение | УДГ1-02.01.050 | 12 | 12 | 53 | |||
| 54 | Трубопровод | 208А-50.25.320 | 1 | 1 | 54 | |||
| 55 | Трубопровод | 208А-50.25.320-01 | 1 | 1 | 55 | |||
| 56 | Трубопровод | 208А-50.25.180 | 1 | 1 | 56 | |||
| 57 | Трубопровод | 208А-50.25.190 | 1 | 1 | 57 | |||
| 58 | Трубопровод | 208А-50.25.300-03 | 1 | 1 | 58 | |||
| 59 | Трубопровод | 208А-50.25.300-02 | 1 | 1 | 59 | |||
| 60 | Трубопровод | 208А-50.25.300-01 | 1 | 1 | 60 | |||
| 61 | Трубопровод | 208А-50.25.300 | 1 | 1 | 61 |
