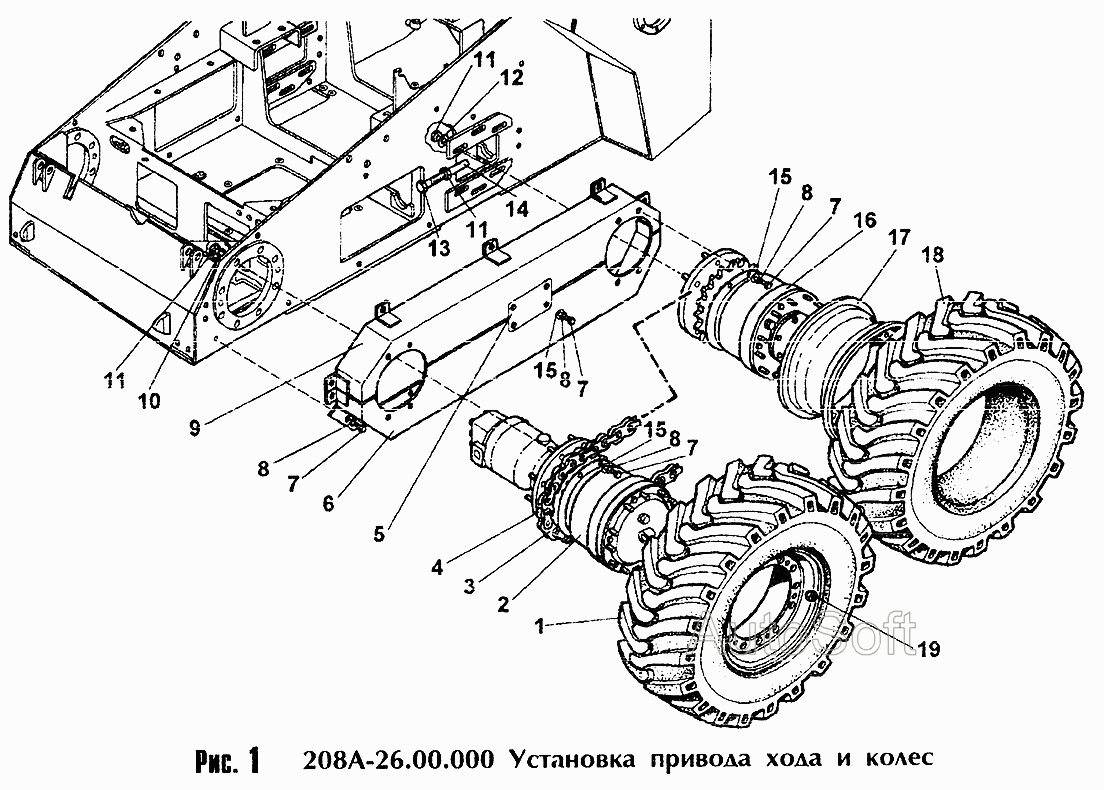

Установка привода хода и колес
100%
Название детали
Колесо
Заводской номер
208А-31.01.010
Количество на модель
4
№
1
Название детали
Редуктор колесный
Заводской номер
208А-26.01.000
Количество на модель
2
№
2
Название детали
Звено
Заводской номер
С-ПР-50,8-22680.13568
Количество на модель
2
№
3
Название детали
Цепь
Заводской номер
ПР-50,8-22680.13568
Количество на модель
2
№
4
Название детали
Крышка
Заводской номер
208А-26.00.002
Количество на модель
2
№
5
Название детали
Кожух
Заводской номер
208А-26.03.020
Количество на модель
2
№
6
Название детали
Болт Mx
Заводской номер
[Болт М10х16]
Количество на модель
44
№
7
Название детали
Шайба Г
Заводской номер
[Шайба 10.65Г]
Количество на модель
44
№
8
Название детали
Кожух
Заводской номер
208А-26.03.010
Количество на модель
2
№
9
Название детали
Шайба Г
Заводской номер
[Шайба 20.65Г]
Количество на модель
16
№
10
Название детали
Орех М
Заводской номер
[Гайка М20]
Количество на модель
30
№
11
Название детали
Шайба С
Заводской номер
[Шайба С20]
Количество на модель
12
№
12
Название детали
Болт
Заводской номер
208-26.00.002
Количество на модель
2
№
13
Название детали
Толкатель
Заводской номер
208А-26.00.003
Количество на модель
2
№
14
Название детали
Шайба С
Заводской номер
[Шайба С10]
Количество на модель
24
№
15
Название детали
Ступица с тормозом
Заводской номер
208А-26.02.000
Количество на модель
2
№
16
Название детали
Диск колеса
Заводской номер
208А-31.01.020
Количество на модель
4
№
17
Название детали
Шина
Заводской номер
12.4L-16ФБел160М
Количество на модель
4
№
18
Название детали
Орех
Заводской номер
ПК-032-23.00.006
Количество на модель
48
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колесо | 208А-31.01.010 | 4 | 4 | 1 | |||
| 2 | Редуктор колесный | 208А-26.01.000 | 2 | 2 | 2 | |||
| 3 | Звено | С-ПР-50,8-22680.13568 | 2 | 2 | 3 | |||
| 4 | Цепь | ПР-50,8-22680.13568 | 2 | 2 | 4 | |||
| 5 | Крышка | 208А-26.00.002 | 2 | 2 | 5 | |||
| 6 | Кожух | 208А-26.03.020 | 2 | 2 | 6 | |||
| 7 | Болт Mx | [Болт М10х16] | 44 | 44 | 7 | |||
| 8 | Шайба Г | [Шайба 10.65Г] | 44 | 44 | 8 | |||
| 9 | Кожух | 208А-26.03.010 | 2 | 2 | 9 | |||
| 10 | Шайба Г | [Шайба 20.65Г] | 16 | 16 | 10 | |||
| 11 | Орех М | [Гайка М20] | 30 | 30 | 11 | |||
| 12 | Шайба С | [Шайба С20] | 12 | 12 | 12 | |||
| 13 | Болт | 208-26.00.002 | 2 | 2 | 13 | |||
| 14 | Толкатель | 208А-26.00.003 | 2 | 2 | 14 | |||
| 15 | Шайба С | [Шайба С10] | 24 | 24 | 15 | |||
| 16 | Ступица с тормозом | 208А-26.02.000 | 2 | 2 | 16 | |||
| 17 | Диск колеса | 208А-31.01.020 | 4 | 4 | 17 | |||
| 18 | Шина | 12.4L-16ФБел160М | 4 | 4 | 18 | |||
| 19 | Орех | ПК-032-23.00.006 | 48 | 48 | 19 |
