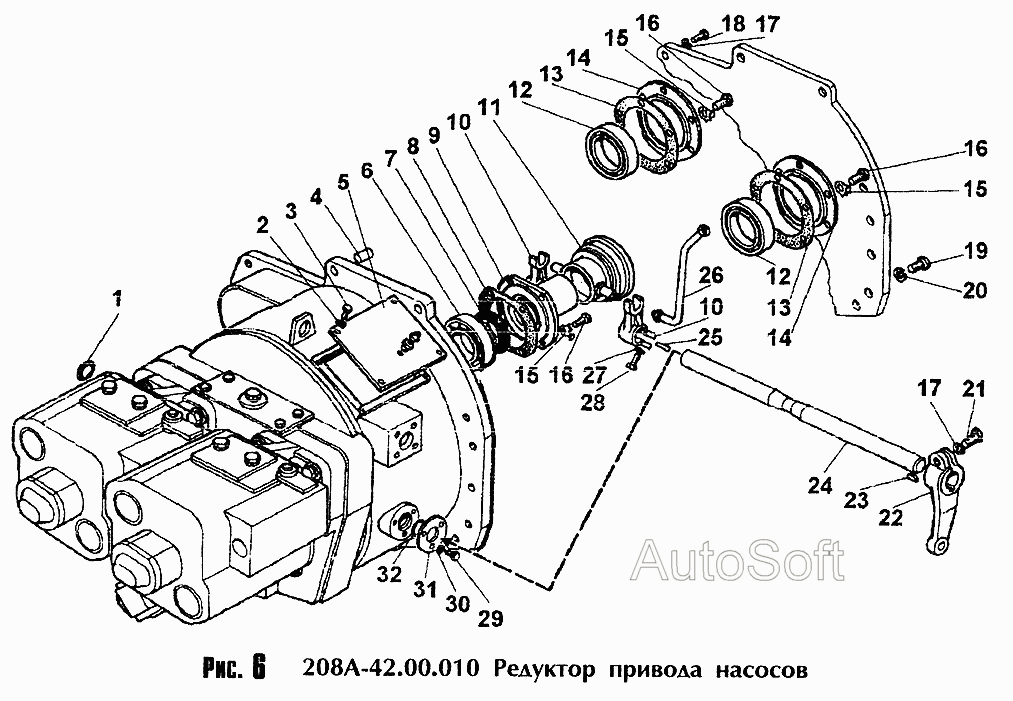

Редуктор привода насосов
100%
Название детали
Заглушка
Заводской номер
32-0,8КП
Количество на модель
1
№
1
Название детали
Шайба Г
Заводской номер
[Шайба 8.65Г]
Количество на модель
4
№
2
Название детали
Болт Mx
Заводской номер
[Болт М8х20]
Количество на модель
4
№
3
Название детали
Штифт
Заводской номер
Д-565.31.10-21
Количество на модель
2
№
4
Название детали
Крышка
Заводской номер
208-42.00.026
Количество на модель
1
№
5
Название детали
Подшипник
Заводской номер
210
Количество на модель
1
№
6
Название детали
Манжета-
Заводской номер
[Манжета 1.2-50x70-2]
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
Д-565.41.10-11
Количество на модель
1
№
8
Название детали
Кронштейн отводки
Заводской номер
Д-565.41.10-02
Количество на модель
1
№
9
Название детали
Вилка выключения сцепления
Заводской номер
50-16.01.203
Количество на модель
2
№
10
Название детали
Отводка в сборе
Заводской номер
50-16.01.180
Количество на модель
1
№
11
Название детали
Подшипник
Заводской номер
113
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
208-42.00.012
Количество на модель
2
№
13
Название детали
Крышка
Заводской номер
208-42.00.011
Количество на модель
2
№
14
Название детали
Шайба 10
Заводской номер
[Шайба 10]
Количество на модель
18
№
15
Название детали
Болт Mx
Заводской номер
[Болт М10х25]
Количество на модель
18
№
16
Название детали
Шайба Г
Заводской номер
[Шайба 12.65Г]
Количество на модель
7
№
17
Название детали
Болт Mx
Заводской номер
[Болт М12х30]
Количество на модель
6
№
18
Название детали
Болт Mx
Заводской номер
[Болт М16х30]
Количество на модель
8
№
19
Название детали
Шайба Г
Заводской номер
[Шайба 16.65Г]
Количество на модель
8
№
20
Название детали
Болт Mx
Заводской номер
[Болт М12х35]
Количество на модель
1
№
21
Название детали
Рычаг
Заводской номер
ТМ-3.10.05.163
Количество на модель
1
№
22
Название детали
Шпонка 6x9
Заводской номер
[Шпонка 6x9]
Количество на модель
1
№
23
Название детали
Терка
Заводской номер
208-42.00.027
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
Д-565.41.10-14
Количество на модель
2
№
25
Название детали
Трубопровод
Заводской номер
ТМ-3.10.05.170
Количество на модель
1
№
26
Название детали
Шайба Г
Заводской номер
[Шайба 10.65Г]
Количество на модель
2
№
27
Название детали
Болт Mx
Заводской номер
[Болт М10х30]
Количество на модель
2
№
28
Название детали
Болт Mx
Заводской номер
[Болт М6х16]
Количество на модель
3
№
29
Название детали
Шайба Г
Заводской номер
[Шайба 6.65Г]
Количество на модель
3
№
30
Название детали
Крышка
Заводской номер
Д-565.41.10-15
Количество на модель
1
№
31
Название детали
КОЛЬЦО
Заводской номер
Д-565.41.10-10
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Заглушка | 32-0,8КП | 1 | 1 | 1 | |||
| 2 | Шайба Г | [Шайба 8.65Г] | 4 | 4 | 2 | |||
| 3 | Болт Mx | [Болт М8х20] | 4 | 4 | 3 | |||
| 4 | Штифт | Д-565.31.10-21 | 2 | 2 | 4 | |||
| 5 | Крышка | 208-42.00.026 | 1 | 1 | 5 | |||
| 6 | Подшипник | 210 | 1 | 1 | 6 | |||
| 7 | Манжета- | [Манжета 1.2-50x70-2] | 1 | 1 | 7 | |||
| 8 | прокладка | Д-565.41.10-11 | 1 | 1 | 8 | |||
| 9 | Кронштейн отводки | Д-565.41.10-02 | 1 | 1 | 9 | |||
| 10 | Вилка выключения сцепления | 50-16.01.203 | 2 | 2 | 10 | |||
| 11 | Отводка в сборе | 50-16.01.180 | 1 | 1 | 11 | |||
| 12 | Подшипник | 113 | 2 | 2 | 12 | |||
| 13 | прокладка | 208-42.00.012 | 2 | 2 | 13 | |||
| 14 | Крышка | 208-42.00.011 | 2 | 2 | 14 | |||
| 15 | Шайба 10 | [Шайба 10] | 18 | 18 | 15 | |||
| 16 | Болт Mx | [Болт М10х25] | 18 | 18 | 16 | |||
| 17 | Шайба Г | [Шайба 12.65Г] | 7 | 7 | 17 | |||
| 18 | Болт Mx | [Болт М12х30] | 6 | 6 | 18 | |||
| 19 | Болт Mx | [Болт М16х30] | 8 | 8 | 19 | |||
| 20 | Шайба Г | [Шайба 16.65Г] | 8 | 8 | 20 | |||
| 21 | Болт Mx | [Болт М12х35] | 1 | 1 | 21 | |||
| 22 | Рычаг | ТМ-3.10.05.163 | 1 | 1 | 22 | |||
| 23 | Шпонка 6x9 | [Шпонка 6x9] | 1 | 1 | 23 | |||
| 24 | Терка | 208-42.00.027 | 1 | 1 | 24 | |||
| 25 | Шайба | Д-565.41.10-14 | 2 | 2 | 25 | |||
| 26 | Трубопровод | ТМ-3.10.05.170 | 1 | 1 | 26 | |||
| 27 | Шайба Г | [Шайба 10.65Г] | 2 | 2 | 27 | |||
| 28 | Болт Mx | [Болт М10х30] | 2 | 2 | 28 | |||
| 29 | Болт Mx | [Болт М6х16] | 3 | 3 | 29 | |||
| 30 | Шайба Г | [Шайба 6.65Г] | 3 | 3 | 30 | |||
| 31 | Крышка | Д-565.41.10-15 | 1 | 1 | 31 | |||
| 32 | КОЛЬЦО | Д-565.41.10-10 | 1 | 1 | 32 |
