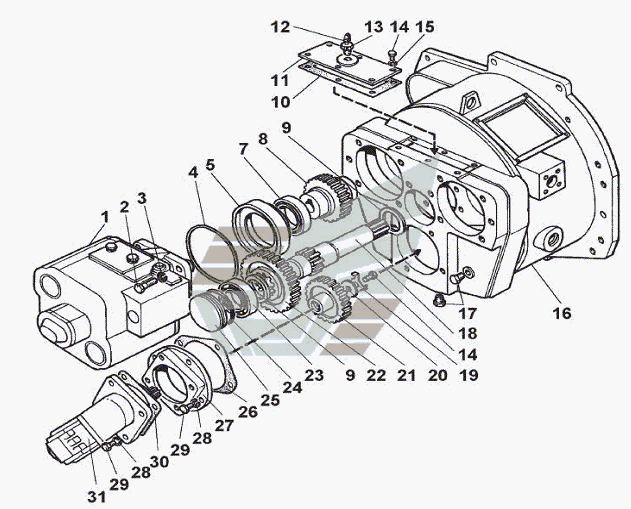

А- Редуктор привода насосов
100%
Название детали
Насос
Заводской номер
208А-42.00.300
Количество на модель
1
№
Название детали
Насос
Заводской номер
M4PV 34-34k135
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
М14х40
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
14.65Г
Количество на модель
4
№
3
Название детали
прокладка
Заводской номер
208А.26.04.006
Количество на модель
2
№
4
Название детали
Переходник
Заводской номер
208А.42.01.001
Количество на модель
2
№
5
Название детали
Подшипник
Заводской номер
113
Количество на модель
2
№
7
Название детали
Вал- шестерня
Заводской номер
208А.42.01.010
Количество на модель
2
№
8
Название детали
КОЛЬЦО
Заводской номер
208-42.00.017
Количество на модель
2
№
9
Название детали
прокладка
Заводской номер
208-42.00.028
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
208-42.00.200
Количество на модель
1
№
11
Название детали
Сапун
Заводской номер
298430П
Количество на модель
1
№
12
Название детали
Пробка- сапун
Заводской номер
208А-42.00.015
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М8х20
Количество на модель
6
№
14
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
6
№
15
Название детали
корпус
Заводской номер
208А-42.00.100
Количество на модель
1
№
16
Название детали
Заглушка
Заводской номер
УДГ1-09.03.005
Количество на модель
2
№
17
Название детали
ВАЛ
Заводской номер
208-42.00.025
Количество на модель
1
№
18
Название детали
Стопорная шайба
Заводской номер
ТО-27-1А.04.00.00.061
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ТО-27-1А.04.00.00.059
Количество на модель
1
№
20
Название детали
Шестерня
Заводской номер
208А-42.00.303
Количество на модель
1
№
21
Название детали
Шестерня
Заводской номер
208А-42.00.016
Количество на модель
1
№
22
Название детали
Подшипник
Заводской номер
210
Количество на модель
1
№
23
Название детали
Кольцо
Заводской номер
082-090-46
Количество на модель
1
№
24
Название детали
Крышка
Заводской номер
208-42.00.018
Количество на модель
1
№
25
Название детали
прокладка
Заводской номер
208А-42.00.023
Количество на модель
1
№
26
Название детали
Переходник
Заводской номер
208А-42.00.302
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
16.65Г
Количество на модель
8
№
28
Название детали
Болт
Заводской номер
М10х25
Количество на модель
8
№
29
Название детали
прокладка
Заводской номер
ТО-27-1А.04.00.00.064
Количество на модель
1
№
30
Название детали
Насос левый
Заводской номер
310.2.28.06.05
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос | 208А-42.00.300 | 1 | 1 | |||||
| 1 | Насос | M4PV 34-34k135 | 2 | 2 | 1 | |||
| 2 | Болт | М14х40 | 4 | 4 | 2 | |||
| 3 | Шайба | 14.65Г | 4 | 4 | 3 | |||
| 4 | прокладка | 208А.26.04.006 | 2 | 2 | 4 | |||
| 5 | Переходник | 208А.42.01.001 | 2 | 2 | 5 | |||
| 7 | Подшипник | 113 | 2 | 2 | 7 | |||
| 8 | Вал- шестерня | 208А.42.01.010 | 2 | 2 | 8 | |||
| 9 | КОЛЬЦО | 208-42.00.017 | 2 | 2 | 9 | |||
| 10 | прокладка | 208-42.00.028 | 1 | 1 | 10 | |||
| 11 | Крышка | 208-42.00.200 | 1 | 1 | 11 | |||
| 12 | Сапун | 298430П | 1 | 1 | 12 | |||
| 13 | Пробка- сапун | 208А-42.00.015 | 1 | 1 | 13 | |||
| 14 | Болт | М8х20 | 6 | 6 | 14 | |||
| 15 | Шайба | 8.65Г | 6 | 6 | 15 | |||
| 16 | корпус | 208А-42.00.100 | 1 | 1 | 16 | |||
| 17 | Заглушка | УДГ1-09.03.005 | 2 | 2 | 17 | |||
| 18 | ВАЛ | 208-42.00.025 | 1 | 1 | 18 | |||
| 19 | Стопорная шайба | ТО-27-1А.04.00.00.061 | 1 | 1 | 19 | |||
| 20 | Шайба | ТО-27-1А.04.00.00.059 | 1 | 1 | 20 | |||
| 21 | Шестерня | 208А-42.00.303 | 1 | 1 | 21 | |||
| 22 | Шестерня | 208А-42.00.016 | 1 | 1 | 22 | |||
| 23 | Подшипник | 210 | 1 | 1 | 23 | |||
| 24 | Кольцо | 082-090-46 | 1 | 1 | 24 | |||
| 25 | Крышка | 208-42.00.018 | 1 | 1 | 25 | |||
| 26 | прокладка | 208А-42.00.023 | 1 | 1 | 26 | |||
| 27 | Переходник | 208А-42.00.302 | 1 | 1 | 27 | |||
| 28 | Шайба | 16.65Г | 8 | 8 | 28 | |||
| 29 | Болт | М10х25 | 8 | 8 | 29 | |||
| 30 | прокладка | ТО-27-1А.04.00.00.064 | 1 | 1 | 30 | |||
| 31 | Насос левый | 310.2.28.06.05 | 1 | 1 | 31 |
