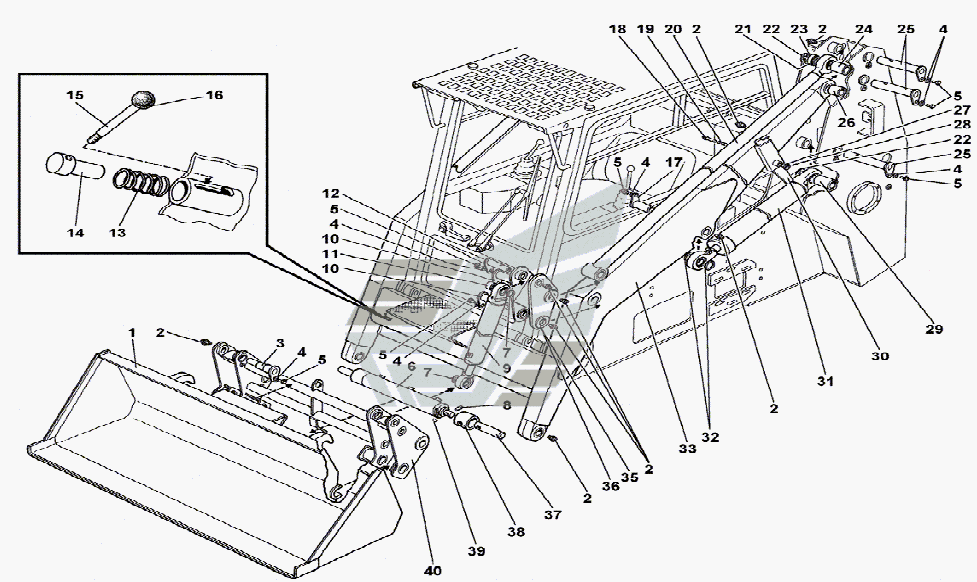

А- Оборудование рабочее
100%
Название детали
Ковш
Заводской номер
208А-46.22.010
Количество на модель
1
№
1
Название детали
Масленка
Заводской номер
1.3
Количество на модель
16
№
2
Название детали
Палец
Заводской номер
208А-46.21.150
Количество на модель
2
№
3
Название детали
Гайка барашек
Заводской номер
10
Количество на модель
18
№
4
Название детали
Болт
Заводской номер
М10х16
Количество на модель
18
№
5
Название детали
Гидроцилиндр
Заводской номер
208А-45.05.600
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
208А-46.00.001
Количество на модель
4
№
7
Название детали
Штифт
Заводской номер
16х45
Количество на модель
2
№
8
Название детали
Гидроцилиндр
Заводской номер
208А.45.05.500-03
Количество на модель
2
№
9
Название детали
Палец
Заводской номер
208А-46.21.170-01
Количество на модель
4
№
10
Название детали
Втулка
Заводской номер
208А-46.00.001-01
Количество на модель
2
№
11
Название детали
Палец
Заводской номер
208А-46.21.170
Количество на модель
2
№
12
Название детали
Пружина
Заводской номер
208-50.10.026
Количество на модель
1
№
13
Название детали
Стопор
Заводской номер
208А-46.00.005
Количество на модель
1
№
14
Название детали
Рычаг
Заводской номер
208-50.00.004
Количество на модель
1
№
15
Название детали
Ручка
Заводской номер
ТО-18.15.10.007
Количество на модель
1
№
16
Название детали
Палец
Заводской номер
208А-46.21.160-03
Количество на модель
2
№
17
Название детали
Вот
Заводской номер
208А-46.21.071
Количество на модель
1
№
18
Название детали
Пружина
Заводской номер
ДЗ-133.07.00.001
Количество на модель
1
№
19
Название детали
Тяга
Заводской номер
208А-46.04.000
Количество на модель
2
№
20
Название детали
Подшипник
Заводской номер
ШС-40
Количество на модель
2
№
21
Название детали
Втулка
Заводской номер
208А-46.00.003
Количество на модель
4
№
22
Название детали
КОЛЬЦО
Заводской номер
В62
Количество на модель
2
№
23
Название детали
Втулка
Заводской номер
208А-46.00.003-02
Количество на модель
2
№
24
Название детали
Палец
Заводской номер
208А-46.21.170-02
Количество на модель
6
№
25
Название детали
Втулка
Заводской номер
208А-46.00.003-03
Количество на модель
2
№
26
Название детали
Ручка
Заводской номер
ДЗ-133.07.00.002
Количество на модель
1
№
27
Название детали
Шплинт
Заводской номер
3,2х16
Количество на модель
1
№
28
Название детали
Втулка
Заводской номер
208А-46.00.003-01
Количество на модель
2
№
29
Название детали
Упор
Заводской номер
208А-46.21.200
Количество на модель
1
№
30
Название детали
Гидроцилиндр стрелы
Заводской номер
ДЗ-133.45.04.000С
Количество на модель
2
№
31
Название детали
Втулка
Заводской номер
ДЗ-133.45.00.008-01
Количество на модель
4
№
32
Название детали
Стрела
Заводской номер
208А-46.21.010
Количество на модель
2
№
33
Название детали
Рычаг левый
Заводской номер
208А-46.03.000
Количество на модель
1
№
35
Название детали
Рычаг правый
Заводской номер
208А-46.03.000-01
Количество на модель
1
№
36
Название детали
Палец
Заводской номер
208А-46.02.013
Количество на модель
2
№
37
Название детали
Втулка
Заводской номер
208А-46.02.012
Количество на модель
2
№
38
Название детали
КОЛЬЦО
Заводской номер
208А-46.02.011
Количество на модель
2
№
39
Название детали
Муфта
Заводской номер
208А-46.02.020
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ковш | 208А-46.22.010 | 1 | 1 | 1 | |||
| 2 | Масленка | 1.3 | 16 | 16 | 2 | |||
| 3 | Палец | 208А-46.21.150 | 2 | 2 | 3 | |||
| 4 | Гайка барашек | 10 | 18 | 18 | 4 | |||
| 5 | Болт | М10х16 | 18 | 18 | 5 | |||
| 6 | Гидроцилиндр | 208А-45.05.600 | 1 | 1 | 6 | |||
| 7 | Втулка | 208А-46.00.001 | 4 | 4 | 7 | |||
| 8 | Штифт | 16х45 | 2 | 2 | 8 | |||
| 9 | Гидроцилиндр | 208А.45.05.500-03 | 2 | 2 | 9 | |||
| 10 | Палец | 208А-46.21.170-01 | 4 | 4 | 10 | |||
| 11 | Втулка | 208А-46.00.001-01 | 2 | 2 | 11 | |||
| 12 | Палец | 208А-46.21.170 | 2 | 2 | 12 | |||
| 13 | Пружина | 208-50.10.026 | 1 | 1 | 13 | |||
| 14 | Стопор | 208А-46.00.005 | 1 | 1 | 14 | |||
| 15 | Рычаг | 208-50.00.004 | 1 | 1 | 15 | |||
| 16 | Ручка | ТО-18.15.10.007 | 1 | 1 | 16 | |||
| 17 | Палец | 208А-46.21.160-03 | 2 | 2 | 17 | |||
| 18 | Вот | 208А-46.21.071 | 1 | 1 | 18 | |||
| 19 | Пружина | ДЗ-133.07.00.001 | 1 | 1 | 19 | |||
| 20 | Тяга | 208А-46.04.000 | 2 | 2 | 20 | |||
| 21 | Подшипник | ШС-40 | 2 | 2 | 21 | |||
| 22 | Втулка | 208А-46.00.003 | 4 | 4 | 22 | |||
| 23 | КОЛЬЦО | В62 | 2 | 2 | 23 | |||
| 24 | Втулка | 208А-46.00.003-02 | 2 | 2 | 24 | |||
| 25 | Палец | 208А-46.21.170-02 | 6 | 6 | 25 | |||
| 26 | Втулка | 208А-46.00.003-03 | 2 | 2 | 26 | |||
| 27 | Ручка | ДЗ-133.07.00.002 | 1 | 1 | 27 | |||
| 28 | Шплинт | 3,2х16 | 1 | 1 | 28 | |||
| 29 | Втулка | 208А-46.00.003-01 | 2 | 2 | 29 | |||
| 30 | Упор | 208А-46.21.200 | 1 | 1 | 30 | |||
| 31 | Гидроцилиндр стрелы | ДЗ-133.45.04.000С | 2 | 2 | 31 | |||
| 32 | Втулка | ДЗ-133.45.00.008-01 | 4 | 4 | 32 | |||
| 33 | Стрела | 208А-46.21.010 | 2 | 2 | 33 | |||
| 35 | Рычаг левый | 208А-46.03.000 | 1 | 1 | 35 | |||
| 36 | Рычаг правый | 208А-46.03.000-01 | 1 | 1 | 36 | |||
| 37 | Палец | 208А-46.02.013 | 2 | 2 | 37 | |||
| 38 | Втулка | 208А-46.02.012 | 2 | 2 | 38 | |||
| 39 | КОЛЬЦО | 208А-46.02.011 | 2 | 2 | 39 | |||
| 40 | Муфта | 208А-46.02.020 | 1 | 1 | 40 |
