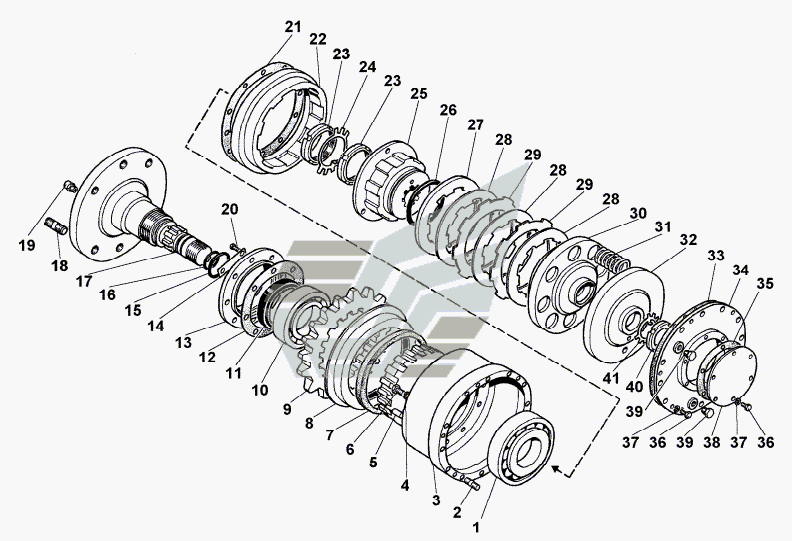

A- Ступица с тормозом
100%
Название детали
Подшипник
Заводской номер
7317
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М12х30
Количество на модель
12
№
2
Название детали
Втулка
Заводской номер
208А-26.02.200
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
10
№
4
Название детали
Штифт
Заводской номер
10х22
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
М10х30
Количество на модель
10
№
6
Название детали
Войлок (L=м)
Заводской номер
ПС-10.6308
Количество на модель
№
7
Название детали
Крышка
Заводской номер
208-26.01.800
Количество на модель
1
№
8
Название детали
Звездочка
Заводской номер
208-26.01.011
Количество на модель
1
№
9
Название детали
Подшипник
Заводской номер
7517К
Количество на модель
1
№
10
Название детали
Манжета
Заводской номер
1,2-100х125
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
208-26.01.024
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
208-26.01.013
Количество на модель
1
№
13
Название детали
Стопорная пластина
Заводской номер
208-26.01.022
Количество на модель
4
№
14
Название детали
Кольцо
Заводской номер
060-070-58
Количество на модель
1
№
15
Название детали
КОЛЬЦО
Заводской номер
040-048-46
Количество на модель
1
№
16
Название детали
Зажим
Заводской номер
208-26.02.300
Количество на модель
1
№
17
Название детали
Шпилька
Заводской номер
М20х1,5х50
Количество на модель
6
№
18
Название детали
Сапун
Заводской номер
298430П
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М8х25
Количество на модель
8
№
20
Название детали
прокладка
Заводской номер
208-26.02.007
Количество на модель
1
№
21
Название детали
Диск
Заводской номер
208-26.02.012
Количество на модель
1
№
22
Название детали
Орех
Заводской номер
2М80х2
Количество на модель
2
№
23
Название детали
Стопорная шайба
Заводской номер
ДЗ-133.19.00.001-06
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
208-26.02.001
Количество на модель
1
№
25
Название детали
КОЛЬЦО
Заводской номер
115-125-58
Количество на модель
1
№
26
Название детали
Диск
Заводской номер
208-26.02.006
Количество на модель
1
№
27
Название детали
Диск фрикционный
Заводской номер
150.37.074
Количество на модель
6
№
28
Название детали
Диск ведущий
Заводской номер
У35615-01.072
Количество на модель
5
№
29
Название детали
Поршень
Заводской номер
208-26.02.002
Количество на модель
1
№
30
Название детали
Пружина
Заводской номер
208-26.02.003
Количество на модель
8
№
31
Название детали
Диск опорный
Заводской номер
208-26.02.004
Количество на модель
1
№
32
Название детали
прокладка
Заводской номер
208-26.01.001
Количество на модель
1
№
33
Название детали
Крышка
Заводской номер
208-26.02.100
Количество на модель
1
№
34
Название детали
прокладка
Заводской номер
208-26.02.011
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
М8х20
Количество на модель
12
№
36
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
12
№
37
Название детали
Крышка
Заводской номер
208-26.02.005
Количество на модель
1
№
38
Название детали
Заглушка
Заводской номер
УДГ1-09.03.005
Количество на модель
2
№
39
Название детали
Орех
Заводской номер
М48х1,5
Количество на модель
2
№
40
Название детали
Стопорная шайба
Заводской номер
ДЗ-133.19.00.001-02
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подшипник | 7317 | 1 | 1 | 1 | |||
| 2 | Болт | М12х30 | 12 | 12 | 2 | |||
| 3 | Втулка | 208А-26.02.200 | 1 | 1 | 3 | |||
| 4 | Шайба | 10.65Г | 10 | 10 | 4 | |||
| 5 | Штифт | 10х22 | 2 | 2 | 5 | |||
| 6 | Болт | М10х30 | 10 | 10 | 6 | |||
| 7 | Войлок (L=м) | ПС-10.6308 | 7 | |||||
| 8 | Крышка | 208-26.01.800 | 1 | 1 | 8 | |||
| 9 | Звездочка | 208-26.01.011 | 1 | 1 | 9 | |||
| 10 | Подшипник | 7517К | 1 | 1 | 10 | |||
| 11 | Манжета | 1,2-100х125 | 1 | 1 | 11 | |||
| 12 | прокладка | 208-26.01.024 | 1 | 1 | 12 | |||
| 13 | Крышка | 208-26.01.013 | 1 | 1 | 13 | |||
| 14 | Стопорная пластина | 208-26.01.022 | 4 | 4 | 14 | |||
| 15 | Кольцо | 060-070-58 | 1 | 1 | 15 | |||
| 16 | КОЛЬЦО | 040-048-46 | 1 | 1 | 16 | |||
| 17 | Зажим | 208-26.02.300 | 1 | 1 | 17 | |||
| 18 | Шпилька | М20х1,5х50 | 6 | 6 | 18 | |||
| 19 | Сапун | 298430П | 1 | 1 | 19 | |||
| 20 | Болт | М8х25 | 8 | 8 | 20 | |||
| 21 | прокладка | 208-26.02.007 | 1 | 1 | 21 | |||
| 22 | Диск | 208-26.02.012 | 1 | 1 | 22 | |||
| 23 | Орех | 2М80х2 | 2 | 2 | 23 | |||
| 24 | Стопорная шайба | ДЗ-133.19.00.001-06 | 1 | 1 | 24 | |||
| 25 | Втулка | 208-26.02.001 | 1 | 1 | 25 | |||
| 26 | КОЛЬЦО | 115-125-58 | 1 | 1 | 26 | |||
| 27 | Диск | 208-26.02.006 | 1 | 1 | 27 | |||
| 28 | Диск фрикционный | 150.37.074 | 6 | 6 | 28 | |||
| 29 | Диск ведущий | У35615-01.072 | 5 | 5 | 29 | |||
| 30 | Поршень | 208-26.02.002 | 1 | 1 | 30 | |||
| 31 | Пружина | 208-26.02.003 | 8 | 8 | 31 | |||
| 32 | Диск опорный | 208-26.02.004 | 1 | 1 | 32 | |||
| 33 | прокладка | 208-26.01.001 | 1 | 1 | 33 | |||
| 34 | Крышка | 208-26.02.100 | 1 | 1 | 34 | |||
| 35 | прокладка | 208-26.02.011 | 1 | 1 | 35 | |||
| 36 | Болт | М8х20 | 12 | 12 | 36 | |||
| 37 | Шайба | 8.65Г | 12 | 12 | 37 | |||
| 38 | Крышка | 208-26.02.005 | 1 | 1 | 38 | |||
| 39 | Заглушка | УДГ1-09.03.005 | 2 | 2 | 39 | |||
| 40 | Орех | М48х1,5 | 2 | 2 | 40 | |||
| 41 | Стопорная шайба | ДЗ-133.19.00.001-02 | 1 | 1 | 41 |
