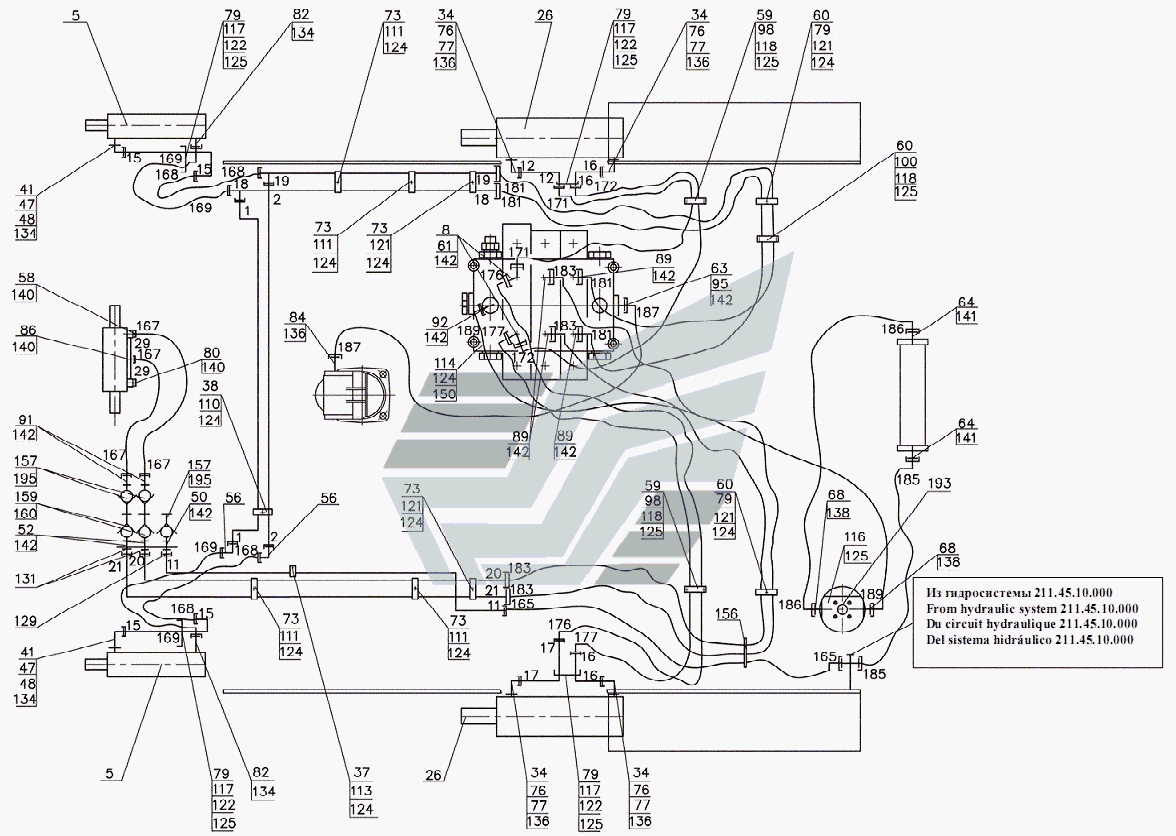

Гидросистема рабочего оборудования. Схема гидравлическая соединений
100%
Название детали
Гидроцилиндр
Заводской номер
208А-45.05.500-03
Количество на модель
2
№
5
Название детали
Угольник поворотный
Заводской номер
211.45.05.030
Количество на модель
2
№
8
Название детали
Трубопровод
Заводской номер
211.45.05.060
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
211.45.05.070
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
211.45.05.100
Количество на модель
2
№
15
Название детали
Трубопровод
Заводской номер
211.45.05.105
Количество на модель
2
№
16
Название детали
Трубопровод
Заводской номер
211.45.05.110
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
211.45.05.115
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
211.45.05.120
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
211.45.05.125
Количество на модель
1
№
20
Название детали
Трубопровод
Заводской номер
211.45.05.130
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
211.45.05.135
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
211.45.05.140
Количество на модель
1
№
23
Название детали
Гидроцилиндр
Заводской номер
ДЗ-133.45.04.000C
Количество на модель
2
№
26
Название детали
Трубопровод
Заводской номер
ТО-28.50.02.000
Количество на модель
1
№
29
Название детали
Угольник поворотный
Заводской номер
208-43.05.017
Количество на модель
4
№
34
Название детали
Колодка
Заводской номер
208-43.05.023
Количество на модель
2
№
37
Название детали
Колодка верхняя
Заводской номер
208-43.05.024
Количество на модель
1
№
38
Название детали
Угольник
Заводской номер
208А-45.05.007
Количество на модель
2
№
41
Название детали
Установочная гайка
Заводской номер
208А-45.05.018
Количество на модель
2
№
47
Название детали
Защитная шайба
Заводской номер
208А-45.05.019
Количество на модель
2
№
48
Название детали
Штуцер
Заводской номер
208А-45.05.006-01
Количество на модель
1
№
50
Название детали
Штуцер
Заводской номер
208А-45.05.008-01
Количество на модель
2
№
52
Название детали
Штуцер
Заводской номер
211.45.05.003
Количество на модель
1
№
58
Название детали
Тарелка x
Заводской номер
211.45.05.004
Количество на модель
4
№
59
Название детали
Тарелка x
Заводской номер
211.45.05.005
Количество на модель
4
№
60
Название детали
Штуцер
Заводской номер
211.45.05.006
Количество на модель
2
№
61
Название детали
Штуцер
Заводской номер
211.45.05.008
Количество на модель
1
№
63
Название детали
Колодка
Заводской номер
211.45.05.012
Количество на модель
2
№
65
Название детали
Колодка
Заводской номер
211.45.05.013
Количество на модель
2
№
66
Название детали
Болт
Заводской номер
211.45.05.014
Количество на модель
4
№
67
Название детали
Штуцер
Заводской номер
451-38.02.001-01
Количество на модель
2
№
68
Название детали
Скоба
Заводской номер
Д-579 0400-04
Количество на модель
14
№
73
Название детали
Втулка
Заводской номер
ДЗ-133.45.03.004
Количество на модель
4
№
76
Название детали
Защитная шайба
Заводской номер
ДЗ-133.45.03.007
Количество на модель
4
№
77
Название детали
Зажимной болт
Заводской номер
ТО-28.50.00.006
Количество на модель
1
№
80
Название детали
Штуцер
Заводской номер
УДГ1-01.00.004
Количество на модель
2
№
82
Название детали
Штуцер
Заводской номер
УДГ1-01.01.011
Количество на модель
1
№
84
Название детали
Штуцер
Заводской номер
УДГ1-01.02.004
Количество на модель
1
№
86
Название детали
Штуцер
Заводской номер
УДГ1-01.02.011
Количество на модель
2
№
87
Название детали
Штуцер
Заводской номер
УДГ1-01.17.006
Количество на модель
4
№
89
Название детали
Штуцер
Заводской номер
УДГ1-01.17.011
Количество на модель
2
№
91
Название детали
Штуцер
Заводской номер
УДГ1-01.17.012
Количество на модель
1
№
92
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
2
№
95
Название детали
Болт
Заводской номер
М8-6gх16.56.0115
Количество на модель
1
№
110
Название детали
Болт
Заводской номер
М8-6gх20.88.35.0115
Количество на модель
6
№
111
Название детали
Болт
Заводской номер
М8-6gх25.56.0115
Количество на модель
4
№
112
Название детали
Болт
Заводской номер
М8-6gх30.56.0115
Количество на модель
2
№
113
Название детали
Болт
Заводской номер
М8-6gх60.56.0115
Количество на модель
4
№
114
Название детали
Болт
Заводской номер
М10-6gх20.88.35.0115
Количество на модель
2
№
116
Название детали
Орех
Заводской номер
М8-6Н.04.0115
Количество на модель
4
№
121
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
17
№
124
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
6
№
125
Название детали
Контргайка
Заводской номер
М18
Количество на модель
1
№
129
Название детали
Контргайка
Заводской номер
М24
Количество на модель
2
№
131
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
4
№
134
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
5
№
136
Название детали
Кольцо
Заводской номер
040-045-30-2-2
Количество на модель
2
№
138
Название детали
прокладка
Заводской номер
16 М3
Количество на модель
5
№
140
Название детали
прокладка
Заводской номер
27M3
Количество на модель
2
№
141
Название детали
прокладка
Заводской номер
G 1/2М3
Количество на модель
15
№
142
Название детали
Гидрораспределитель
Заводской номер
HC-D4/3 IL 009
Количество на модель
1
№
150
Название детали
Кабельная стяжка
Заводской номер
TKUV 20/5
Количество на модель
5
№
156
Название детали
Колпак защитный
Заводской номер
SPAV. 13003
Количество на модель
3
№
157
Название детали
Пробка защитная
Заводской номер
SPAV. 13002
Количество на модель
2
№
159
Название детали
Муфта
Заводской номер
PAV1.1313.002
Количество на модель
2
№
160
Название детали
Рукав
Заводской номер
1SN NP10x1250 A60A61
Количество на модель
1
№
165
Название детали
Рукав
Заводской номер
2SN NP10x550 A60A60
Количество на модель
2
№
167
Название детали
Рукав
Заводской номер
2SN NP 10x700 A60A60
Количество на модель
3
№
168
Название детали
Рукав
Заводской номер
2SN NP10x700 A60A61
Количество на модель
6
№
169
Название детали
Рукав
Заводской номер
2SN NP10x700 A61A61
Количество на модель
1
№
170
Название детали
Рукав
Заводской номер
2SN NP10x1350 А60А60(1270)
Количество на модель
1
№
171
Название детали
Рукав
Заводской номер
2SN NP10x1450A60A61
Количество на модель
1
№
172
Название детали
Рукав
Заводской номер
2SN NP10x3200A61A61
Количество на модель
2
№
176
Название детали
Рукав
Заводской номер
2SN NP16x1650 A60A61
Количество на модель
2
№
181
Название детали
Рукав
Заводской номер
2SN NP 16x3800 A60A61
Количество на модель
2
№
183
Название детали
Рукав
Заводской номер
2SN NP20x650 A80A81
Количество на модель
1
№
185
Название детали
Рукав
Заводской номер
2SN NP20x1850 A81A81
Количество на модель
1
№
186
Название детали
Рукав
Заводской номер
2SN NP20x1850 A80A81
Количество на модель
1
№
187
Название детали
Рукав
Заводской номер
2SN NP20x2000 A81A81
Количество на модель
1
№
189
Название детали
Фильтр
Заводской номер
ФСК 32/3-10М
Количество на модель
1
№
193
Название детали
Штекер
Заводской номер
PAV1.1313.003
Количество на модель
3
№
195
Название детали
Фильтроэлемент
Заводской номер
630-1-19
Количество на модель
2
№
200
Название детали
Фильтроэлемент
Заводской номер
ФЭГ 3-10
Количество на модель
2
№
200
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 5 | Гидроцилиндр | 208А-45.05.500-03 | 2 | 2 | 5 | |||
| 8 | Угольник поворотный | 211.45.05.030 | 2 | 2 | 8 | |||
| 11 | Трубопровод | 211.45.05.060 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 211.45.05.070 | 1 | 1 | 12 | |||
| 15 | Трубопровод | 211.45.05.100 | 2 | 2 | 15 | |||
| 16 | Трубопровод | 211.45.05.105 | 2 | 2 | 16 | |||
| 17 | Трубопровод | 211.45.05.110 | 1 | 1 | 17 | |||
| 18 | Трубопровод | 211.45.05.115 | 1 | 1 | 18 | |||
| 19 | Трубопровод | 211.45.05.120 | 1 | 1 | 19 | |||
| 20 | Трубопровод | 211.45.05.125 | 1 | 1 | 20 | |||
| 21 | Трубопровод | 211.45.05.130 | 1 | 1 | 21 | |||
| 22 | Трубопровод | 211.45.05.135 | 1 | 1 | 22 | |||
| 23 | Трубопровод | 211.45.05.140 | 1 | 1 | 23 | |||
| 26 | Гидроцилиндр | ДЗ-133.45.04.000C | 2 | 2 | 26 | |||
| 29 | Трубопровод | ТО-28.50.02.000 | 1 | 1 | 29 | |||
| 34 | Угольник поворотный | 208-43.05.017 | 4 | 4 | 34 | |||
| 37 | Колодка | 208-43.05.023 | 2 | 2 | 37 | |||
| 38 | Колодка верхняя | 208-43.05.024 | 1 | 1 | 38 | |||
| 41 | Угольник | 208А-45.05.007 | 2 | 2 | 41 | |||
| 47 | Установочная гайка | 208А-45.05.018 | 2 | 2 | 47 | |||
| 48 | Защитная шайба | 208А-45.05.019 | 2 | 2 | 48 | |||
| 50 | Штуцер | 208А-45.05.006-01 | 1 | 1 | 50 | |||
| 52 | Штуцер | 208А-45.05.008-01 | 2 | 2 | 52 | |||
| 58 | Штуцер | 211.45.05.003 | 1 | 1 | 58 | |||
| 59 | Тарелка x | 211.45.05.004 | 4 | 4 | 59 | |||
| 60 | Тарелка x | 211.45.05.005 | 4 | 4 | 60 | |||
| 61 | Штуцер | 211.45.05.006 | 2 | 2 | 61 | |||
| 63 | Штуцер | 211.45.05.008 | 1 | 1 | 63 | |||
| 65 | Колодка | 211.45.05.012 | 2 | 2 | 65 | |||
| 66 | Колодка | 211.45.05.013 | 2 | 2 | 66 | |||
| 67 | Болт | 211.45.05.014 | 4 | 4 | 67 | |||
| 68 | Штуцер | 451-38.02.001-01 | 2 | 2 | 68 | |||
| 73 | Скоба | Д-579 0400-04 | 14 | 14 | 73 | |||
| 76 | Втулка | ДЗ-133.45.03.004 | 4 | 4 | 76 | |||
| 77 | Защитная шайба | ДЗ-133.45.03.007 | 4 | 4 | 77 | |||
| 80 | Зажимной болт | ТО-28.50.00.006 | 1 | 1 | 80 | |||
| 82 | Штуцер | УДГ1-01.00.004 | 2 | 2 | 82 | |||
| 84 | Штуцер | УДГ1-01.01.011 | 1 | 1 | 84 | |||
| 86 | Штуцер | УДГ1-01.02.004 | 1 | 1 | 86 | |||
| 87 | Штуцер | УДГ1-01.02.011 | 2 | 2 | 87 | |||
| 89 | Штуцер | УДГ1-01.17.006 | 4 | 4 | 89 | |||
| 91 | Штуцер | УДГ1-01.17.011 | 2 | 2 | 91 | |||
| 92 | Штуцер | УДГ1-01.17.012 | 1 | 1 | 92 | |||
| 95 | Заглушка | УДГ1-09.03.001 | 2 | 2 | 95 | |||
| 110 | Болт | М8-6gх16.56.0115 | 1 | 1 | 110 | |||
| 111 | Болт | М8-6gх20.88.35.0115 | 6 | 6 | 111 | |||
| 112 | Болт | М8-6gх25.56.0115 | 4 | 4 | 112 | |||
| 113 | Болт | М8-6gх30.56.0115 | 2 | 2 | 113 | |||
| 114 | Болт | М8-6gх60.56.0115 | 4 | 4 | 114 | |||
| 116 | Болт | М10-6gх20.88.35.0115 | 2 | 2 | 116 | |||
| 121 | Орех | М8-6Н.04.0115 | 4 | 4 | 121 | |||
| 124 | Шайба | 8.65Г.0115 | 17 | 17 | 124 | |||
| 125 | Шайба | 10.65Г.0115 | 6 | 6 | 125 | |||
| 129 | Контргайка | М18 | 1 | 1 | 129 | |||
| 131 | Контргайка | М24 | 2 | 2 | 131 | |||
| 134 | КОЛЬЦО | 013-017-25-2-2 | 4 | 4 | 134 | |||
| 136 | Кольцо | 024-029-30-2-2 | 5 | 5 | 136 | |||
| 138 | Кольцо | 040-045-30-2-2 | 2 | 2 | 138 | |||
| 140 | прокладка | 16 М3 | 5 | 5 | 140 | |||
| 141 | прокладка | 27M3 | 2 | 2 | 141 | |||
| 142 | прокладка | G 1/2М3 | 15 | 15 | 142 | |||
| 150 | Гидрораспределитель | HC-D4/3 IL 009 | 1 | 1 | 150 | |||
| 156 | Кабельная стяжка | TKUV 20/5 | 5 | 5 | 156 | |||
| 157 | Колпак защитный | SPAV. 13003 | 3 | 3 | 157 | |||
| 159 | Пробка защитная | SPAV. 13002 | 2 | 2 | 159 | |||
| 160 | Муфта | PAV1.1313.002 | 2 | 2 | 160 | |||
| 165 | Рукав | 1SN NP10x1250 A60A61 | 1 | 1 | 165 | |||
| 167 | Рукав | 2SN NP10x550 A60A60 | 2 | 2 | 167 | |||
| 168 | Рукав | 2SN NP 10x700 A60A60 | 3 | 3 | 168 | |||
| 169 | Рукав | 2SN NP10x700 A60A61 | 6 | 6 | 169 | |||
| 170 | Рукав | 2SN NP10x700 A61A61 | 1 | 1 | 170 | |||
| 171 | Рукав | 2SN NP10x1350 А60А60(1270) | 1 | 1 | 171 | |||
| 172 | Рукав | 2SN NP10x1450A60A61 | 1 | 1 | 172 | |||
| 176 | Рукав | 2SN NP10x3200A61A61 | 2 | 2 | 176 | |||
| 181 | Рукав | 2SN NP16x1650 A60A61 | 2 | 2 | 181 | |||
| 183 | Рукав | 2SN NP 16x3800 A60A61 | 2 | 2 | 183 | |||
| 185 | Рукав | 2SN NP20x650 A80A81 | 1 | 1 | 185 | |||
| 186 | Рукав | 2SN NP20x1850 A81A81 | 1 | 1 | 186 | |||
| 187 | Рукав | 2SN NP20x1850 A80A81 | 1 | 1 | 187 | |||
| 189 | Рукав | 2SN NP20x2000 A81A81 | 1 | 1 | 189 | |||
| 193 | Фильтр | ФСК 32/3-10М | 1 | 1 | 193 | |||
| 195 | Штекер | PAV1.1313.003 | 3 | 3 | 195 | |||
| 200 | Фильтроэлемент | 630-1-19 | 2 | 2 | 200 | |||
| 200 | Фильтроэлемент | ФЭГ 3-10 | 2 | 2 | 200 |
