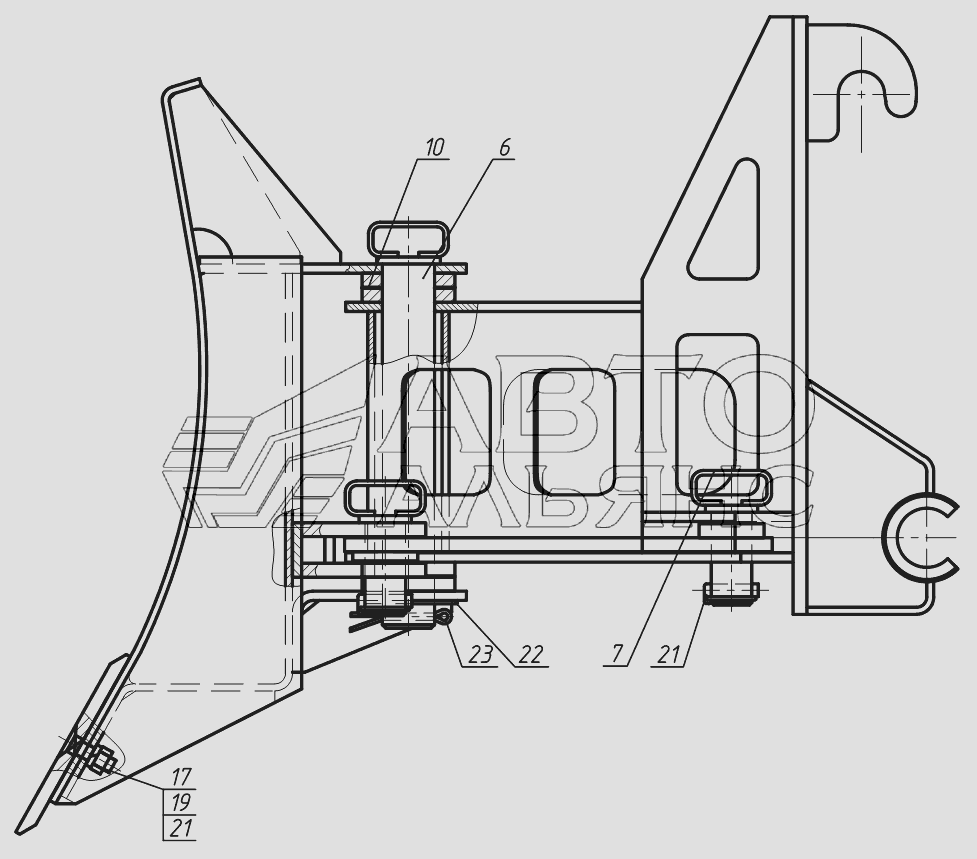

Отвал бульдозерный поворотный
100%
Название детали
Отвал бульдозерный
Заводской номер
208.46.07.100
Количество на модель
1
№
1
Название детали
Муфта
Заводской номер
208.46.07.200
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
208.46.07.260-01
Количество на модель
1
№
5
Название детали
Палец
Заводской номер
208.46.07.270
Количество на модель
1
№
6
Название детали
Палец
Заводской номер
208.46.07.280
Количество на модель
2
№
7
Название детали
прокладка
Заводской номер
208.46.07.011
Количество на модель
2
№
10
Название детали
Нож
Заводской номер
ДЗ-133.16.00.001
Количество на модель
3
№
13
Название детали
Болт
Заводской номер
M12-8gx40.88.35.0115
Количество на модель
15
№
17
Название детали
Орех
Заводской номер
М12-6Н.8.35.0115
Количество на модель
15
№
19
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
15
№
21
Название детали
Шайба
Заводской номер
С.42.02.Ст3.0115
Количество на модель
1
№
22
Название детали
Шплинт
Заводской номер
6,3x63.019
Количество на модель
1
№
23
Название детали
Чека с кольцом в сборе
Заводской номер
50-4605140
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Отвал бульдозерный | 208.46.07.100 | 1 | 1 | 1 | |||
| 2 | Муфта | 208.46.07.200 | 1 | 1 | 2 | |||
| 5 | Рычаг | 208.46.07.260-01 | 1 | 1 | 5 | |||
| 6 | Палец | 208.46.07.270 | 1 | 1 | 6 | |||
| 7 | Палец | 208.46.07.280 | 2 | 2 | 7 | |||
| 10 | прокладка | 208.46.07.011 | 2 | 2 | 10 | |||
| 13 | Нож | ДЗ-133.16.00.001 | 3 | 3 | 13 | |||
| 17 | Болт | M12-8gx40.88.35.0115 | 15 | 15 | 17 | |||
| 19 | Орех | М12-6Н.8.35.0115 | 15 | 15 | 19 | |||
| 21 | Шайба | 12.65Г.0115 | 15 | 15 | 21 | |||
| 22 | Шайба | С.42.02.Ст3.0115 | 1 | 1 | 22 | |||
| 23 | Шплинт | 6,3x63.019 | 1 | 1 | 23 | |||
| 26 | Чека с кольцом в сборе | 50-4605140 | 2 | 2 | 26 |
