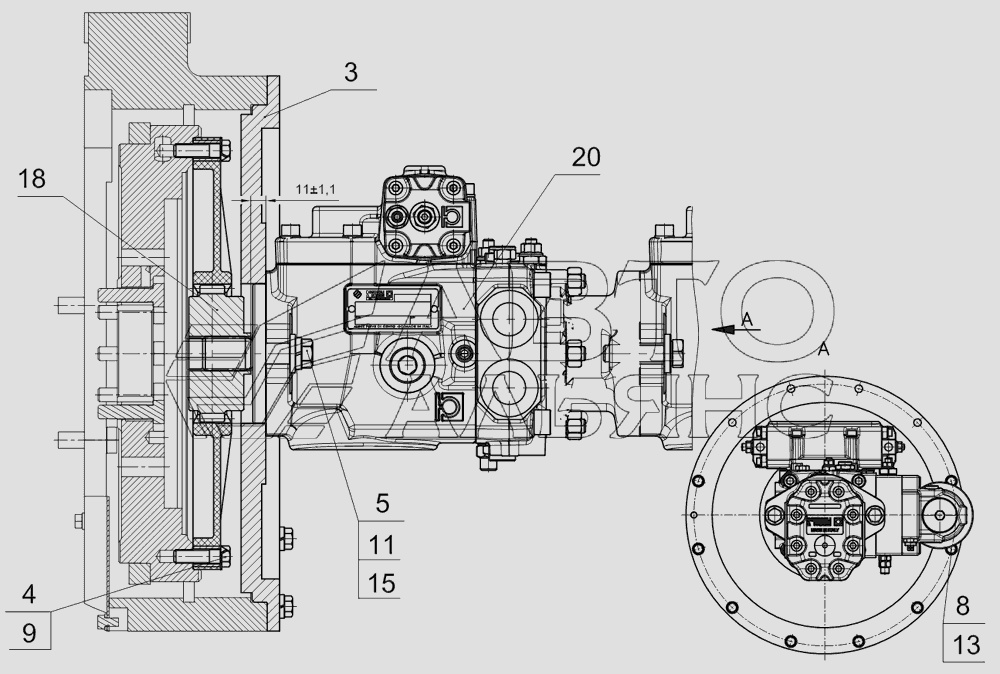

Установка насоса E.
100%
Название детали
Крышка
Заводской номер
211Е.16.30.006
Количество на модель
1
№
3
Название детали
Стопорная пластина
Заводской номер
211Е.16.30.007
Количество на модель
4
№
4
Название детали
Шайба
Заводской номер
211Е.16.30.008
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
8
№
8
Название детали
Болт
Заводской номер
M10-6gx35.88.35.0115
Количество на модель
8
№
9
Название детали
Болт
Заводской номер
M14x1,5-6gx45.109.40x.0115
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
10ОТ.65Г.0115
Количество на модель
8
№
13
Название детали
Шайба
Заводской номер
14ОТ.65Г.0115
Количество на модель
2
№
15
Название детали
Муфта
Заводской номер
FLANGE249381001
Количество на модель
1
№
18
Название детали
Насос
Заводской номер
HPP4046RB1GKOVx-106
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Крышка | 211Е.16.30.006 | 1 | 1 | 3 | |||
| 4 | Стопорная пластина | 211Е.16.30.007 | 4 | 4 | 4 | |||
| 5 | Шайба | 211Е.16.30.008 | 2 | 2 | 5 | |||
| 8 | Болт | M10-6gx25.88.35.0115 | 8 | 8 | 8 | |||
| 9 | Болт | M10-6gx35.88.35.0115 | 8 | 8 | 9 | |||
| 11 | Болт | M14x1,5-6gx45.109.40x.0115 | 2 | 2 | 11 | |||
| 13 | Шайба | 10ОТ.65Г.0115 | 8 | 8 | 13 | |||
| 15 | Шайба | 14ОТ.65Г.0115 | 2 | 2 | 15 | |||
| 18 | Муфта | FLANGE249381001 | 1 | 1 | 18 | |||
| 20 | Насос | HPP4046RB1GKOVx-106 | 1 | 1 | 20 |
