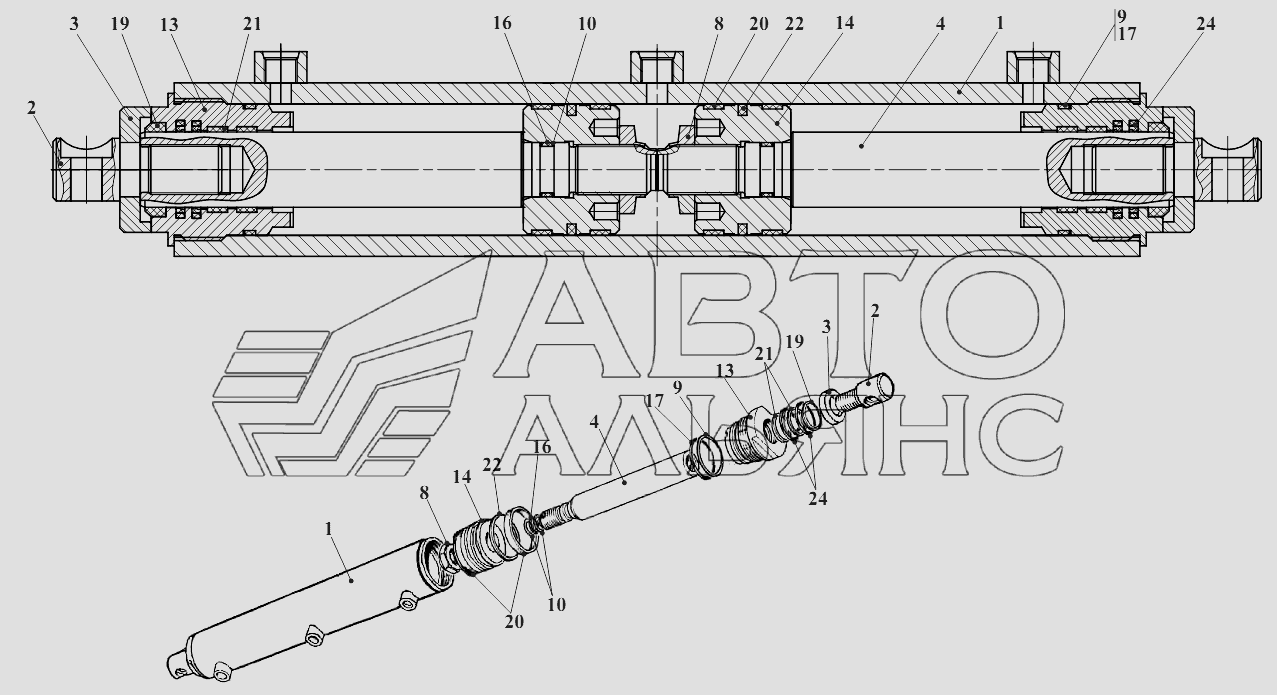

Муфта гидравлического цилиндра A- , - - -
100%
Название детали
Гильза
Заводской номер
208А.46.02.110
Количество на модель
1
№
1
Название детали
Наконечник
Заводской номер
208А.46.02.101
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
208А.46.02.102
Количество на модель
2
№
3
Название детали
Шток
Заводской номер
208А.46.02.103
Количество на модель
2
№
4
Название детали
Орех
Заводской номер
208.43.06.003
Количество на модель
2
№
8
Название детали
Кольцо защитное
Заводской номер
208.43.06.007
Количество на модель
2
№
9
Название детали
Кольцо защитное
Заводской номер
208.43.06.008
Количество на модель
4
№
10
Название детали
Стакан
Заводской номер
208А.45.05.501
Количество на модель
2
№
13
Название детали
Поршень
Заводской номер
208А.45.05.502
Количество на модель
2
№
14
Название детали
О-Кольцо
Заводской номер
21.5x2.5NBR90
Количество на модель
2
№
16
Название детали
КОЛЬЦО
Заводской номер
022-026-25-2-2
Количество на модель
2
№
16
Название детали
КОЛЬЦО
Заводской номер
058-063-30-2-2
Количество на модель
2
№
17
Название детали
О- Кольцо
Заводской номер
57x3NBR90
Количество на модель
2
№
17
Название детали
Грязесъемник
Заводской номер
24935AUAS036-045-10
Количество на модель
2
№
19
Название детали
Кольцо опорно- направляющее
Заводской номер
24130945KB63-58-9,6
Количество на модель
4
№
20
Название детали
Кольцо опорно- направляющее штоковое
Заводской номер
24131021SB036-041-9,6
Количество на модель
4
№
21
Название детали
Уплотнение поршневое
Заводской номер
24178471OMK-MR63-52-4
Количество на модель
2
№
22
Название детали
Уплотнение штоковое
Заводской номер
24178440OMS-MR36-46,7-4,0
Количество на модель
4
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гильза | 208А.46.02.110 | 1 | 1 | 1 | |||
| 2 | Наконечник | 208А.46.02.101 | 2 | 2 | 2 | |||
| 3 | Шайба | 208А.46.02.102 | 2 | 2 | 3 | |||
| 4 | Шток | 208А.46.02.103 | 2 | 2 | 4 | |||
| 8 | Орех | 208.43.06.003 | 2 | 2 | 8 | |||
| 9 | Кольцо защитное | 208.43.06.007 | 2 | 2 | 9 | |||
| 10 | Кольцо защитное | 208.43.06.008 | 4 | 4 | 10 | |||
| 13 | Стакан | 208А.45.05.501 | 2 | 2 | 13 | |||
| 14 | Поршень | 208А.45.05.502 | 2 | 2 | 14 | |||
| 16 | О-Кольцо | 21.5x2.5NBR90 | 2 | 2 | 16 | |||
| 16 | КОЛЬЦО | 022-026-25-2-2 | 2 | 2 | 16 | |||
| 17 | КОЛЬЦО | 058-063-30-2-2 | 2 | 2 | 17 | |||
| 17 | О- Кольцо | 57x3NBR90 | 2 | 2 | 17 | |||
| 19 | Грязесъемник | 24935AUAS036-045-10 | 2 | 2 | 19 | |||
| 20 | Кольцо опорно- направляющее | 24130945KB63-58-9,6 | 4 | 4 | 20 | |||
| 21 | Кольцо опорно- направляющее штоковое | 24131021SB036-041-9,6 | 4 | 4 | 21 | |||
| 22 | Уплотнение поршневое | 24178471OMK-MR63-52-4 | 2 | 2 | 22 | |||
| 24 | Уплотнение штоковое | 24178440OMS-MR36-46,7-4,0 | 4 | 4 | 24 |
