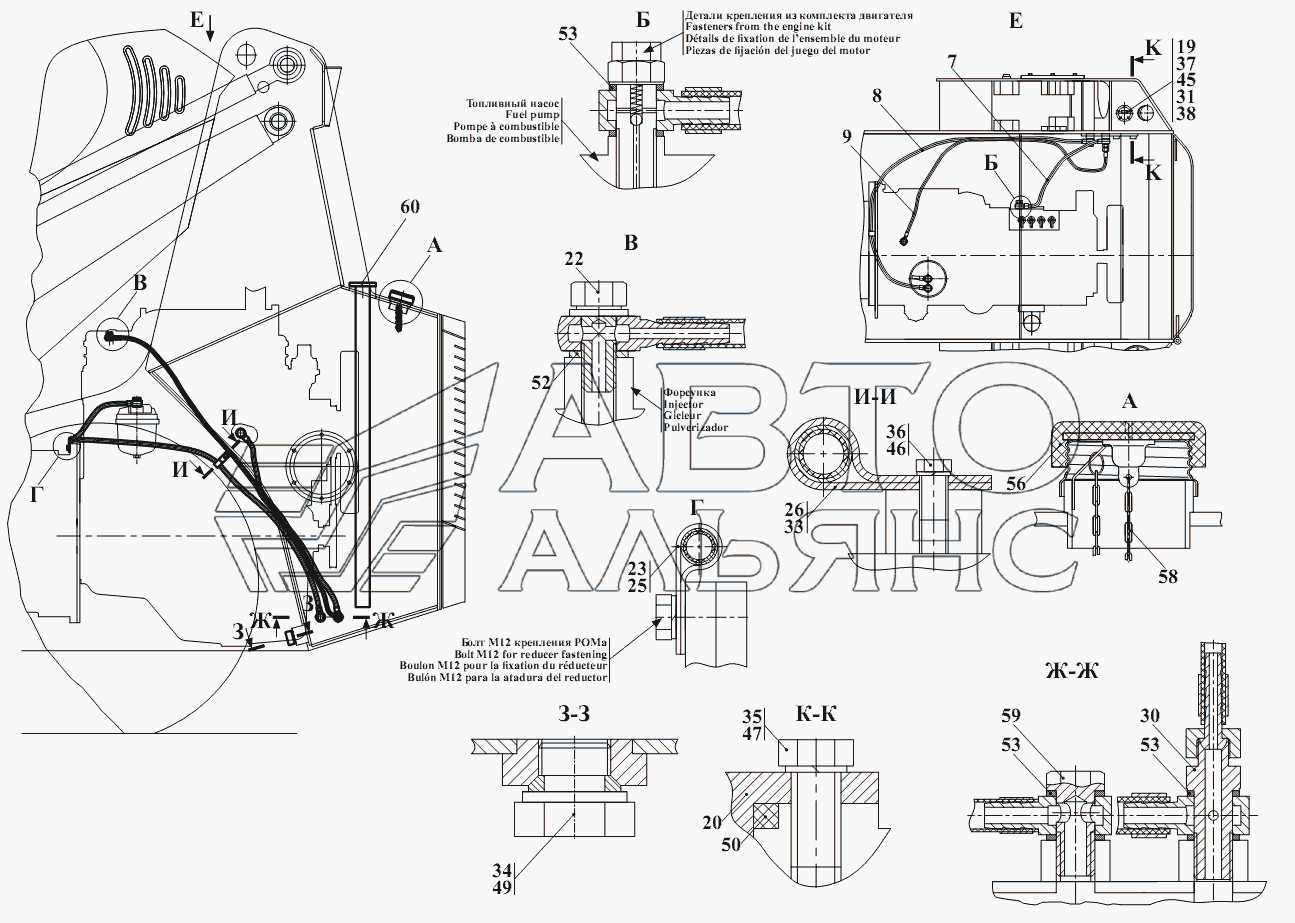

Топливная система
100%
Название детали
Топливопровод
Заводской номер
208В-11.01.200
Количество на модель
1
№
7
Название детали
Топливопровод
Заводской номер
208В-11.01.200-01
Количество на модель
1
№
8
Название детали
Топливопровод
Заводской номер
208В-11.01.300
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
211.11.01.001
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
208А.45.00.003
Количество на модель
1
№
20
Название детали
Зажимной болт
Заводской номер
451А.02.04.001
Количество на модель
1
№
22
Название детали
Скоба
Заводской номер
Д-565.4100-42
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
Д-565.7700-07
Количество на модель
1
№
25
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.002
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
ТО-28А.02.00.009
Количество на модель
1
№
30
Название детали
прокладка
Заводской номер
ТМ-59.2000-08
Количество на модель
1
№
31
Название детали
Хомут
Заводской номер
У22-2.37-50.024-03
Количество на модель
1
№
33
Название детали
Заглушка
Заводской номер
УДГ1-09.01.006
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
№
35
Название детали
Болт
Заводской номер
M6-6gx12.56.0115
Количество на модель
1
№
36
Название детали
Винт
Заводской номер
B.M5-6gx14.46.0115
Количество на модель
№
37
Название детали
Винт
Заводской номер
B.M5-6gx30.46.0115
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
5.65Г0115
Количество на модель
№
45
Название детали
Шайба
Заводской номер
6.65Г0115
Количество на модель
1
№
46
Название детали
Шайба
Заводской номер
10.65Г0115
Количество на модель
№
47
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
1
№
49
Название детали
КОЛЬЦО
Заводской номер
150-160-58-2-2
Количество на модель
1
№
50
Название детали
прокладка
Заводской номер
10М3
Количество на модель
№
52
Название детали
прокладка
Заводской номер
14М3
Количество на модель
№
53
Название детали
Пробка
Заводской номер
082-1103010
Количество на модель
1
№
56
Название детали
Цепочка
Заводской номер
36-1101070
Количество на модель
1
№
58
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
2
№
59
Название детали
Датчик уровня топлива
Заводской номер
ДУТ8801
Количество на модель
1
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 7 | Топливопровод | 208В-11.01.200 | 1 | 1 | 7 | |||
| 8 | Топливопровод | 208В-11.01.200-01 | 1 | 1 | 8 | |||
| 9 | Топливопровод | 208В-11.01.300 | 1 | 1 | 9 | |||
| 19 | Крышка | 211.11.01.001 | 1 | 1 | 19 | |||
| 20 | Крышка | 208А.45.00.003 | 1 | 1 | 20 | |||
| 22 | Зажимной болт | 451А.02.04.001 | 1 | 1 | 22 | |||
| 23 | Скоба | Д-565.4100-42 | 1 | 1 | 23 | |||
| 25 | прокладка | Д-565.7700-07 | 1 | 1 | 25 | |||
| 26 | Втулка | ДЭ-224А.47.00.002 | 1 | 1 | 26 | |||
| 30 | Штуцер | ТО-28А.02.00.009 | 1 | 1 | 30 | |||
| 31 | прокладка | ТМ-59.2000-08 | 1 | 1 | 31 | |||
| 33 | Хомут | У22-2.37-50.024-03 | 1 | 1 | 33 | |||
| 34 | Заглушка | УДГ1-09.01.006 | 1 | 1 | 34 | |||
| 35 | Болт | M10-6gx20.88.35.0115 | 35 | |||||
| 36 | Болт | M6-6gx12.56.0115 | 1 | 1 | 36 | |||
| 37 | Винт | B.M5-6gx14.46.0115 | 37 | |||||
| 38 | Винт | B.M5-6gx30.46.0115 | 1 | 1 | 38 | |||
| 45 | Шайба | 5.65Г0115 | 45 | |||||
| 46 | Шайба | 6.65Г0115 | 1 | 1 | 46 | |||
| 47 | Шайба | 10.65Г0115 | 47 | |||||
| 49 | Кольцо | 024-029-30-2-2 | 1 | 1 | 49 | |||
| 50 | КОЛЬЦО | 150-160-58-2-2 | 1 | 1 | 50 | |||
| 52 | прокладка | 10М3 | 52 | |||||
| 53 | прокладка | 14М3 | 53 | |||||
| 56 | Пробка | 082-1103010 | 1 | 1 | 56 | |||
| 58 | Цепочка | 36-1101070 | 1 | 1 | 58 | |||
| 59 | Болт | Д18-051 | 2 | 2 | 59 | |||
| 60 | Датчик уровня топлива | ДУТ8801 | 1 | 1 | 60 |
