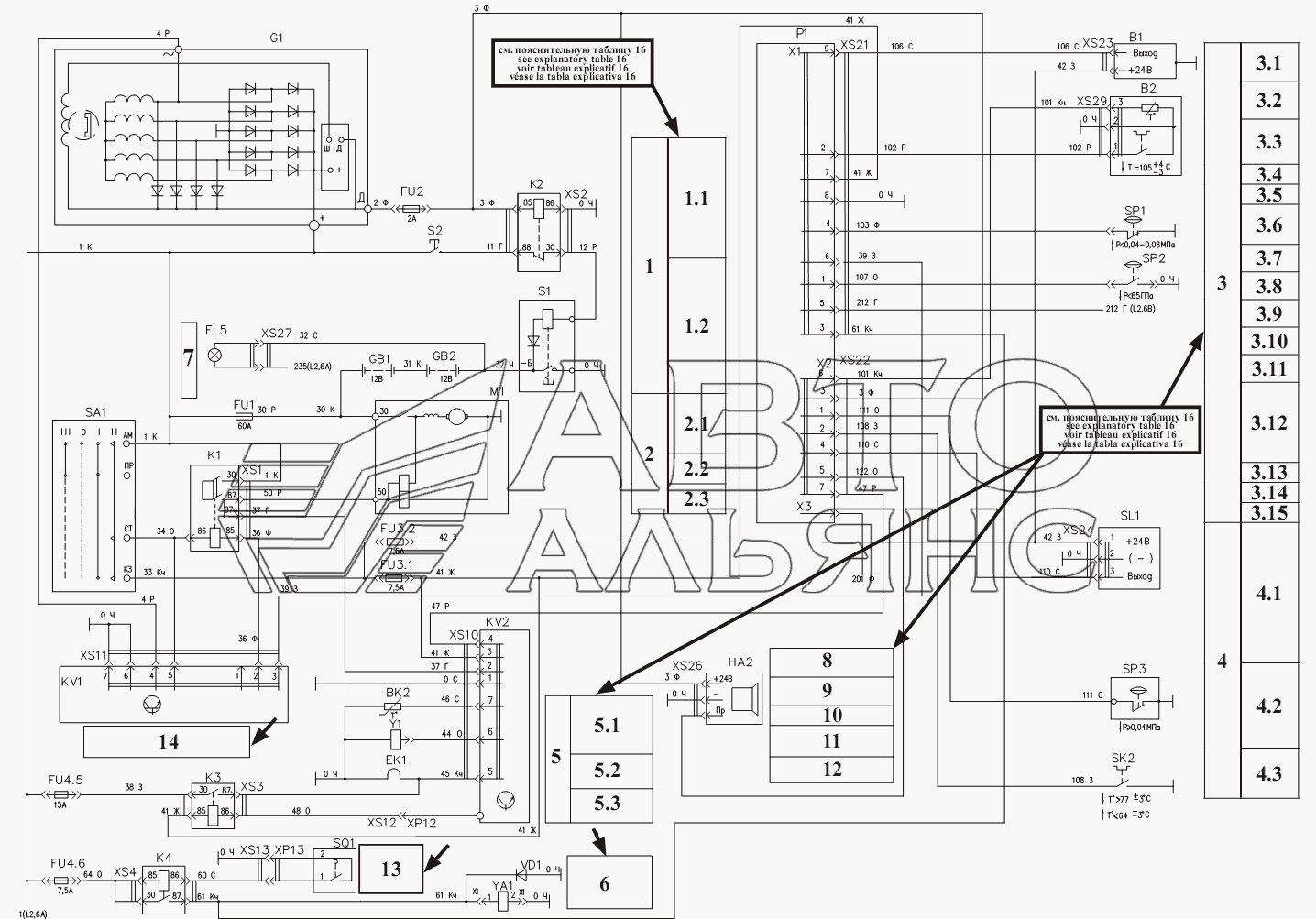

Схема электрическая принципиальная Э
100%
Название детали
Стартер AZJ
Заводской номер
AZJ5333
Количество на модель
1
№
Название детали
Выключатель встроен в рукоятку «Bondioli»
Заводской номер
Выключатель «Bondioli»
Количество на модель
1
№
Название детали
Датчик
Заводской номер
ДАТЖ-03
Количество на модель
1
№
Название детали
Датчик аварийного давления масла
Заводской номер
ДАДМ-03
Количество на модель
1
№
Название детали
Датчик засоренности воздушного фильтра
Заводской номер
ДСФ-65
Количество на модель
1
№
Название детали
Выключатель света «Стоп» гидравлический
Заводской номер
ВК12Б-02
Количество на модель
№
Название детали
Сигнализатор засорения фильтра гидросистемы
Заводской номер
Сигнализаторзасоренияфильтрагидросистемы
Количество на модель
1
№
Название детали
Микровыключатель OMRON
Заводской номер
МикровыключательOMRON
Количество на модель
1
№
Название детали
Датчик гидросигнализатор
Заводской номер
ДГС-М-311-24-01
Количество на модель
1
№
Название детали
Модуль диодный
Заводской номер
МД4-5
Количество на модель
1
№
Название детали
Колодка штыревая
Заводской номер
502601
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
469.59.00
Количество на модель
1
№
Название детали
Колодка
Заводской номер
617605
Количество на модель
№
Название детали
Колодка гнездовая
Заводской номер
602207
Количество на модель
№
Название детали
Колодка гнездовая
Заводской номер
602601
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
608608
Количество на модель
№
Название детали
Отопитель XEROS
Заводской номер
XEROS4000
Количество на модель
1
№
Название детали
Моторедуктор стеклоочистителя
Заводской номер
Моторедукторстеклоочистителя
Количество на модель
1
№
Название детали
Электродвигатель омывателя
Заводской номер
Электродвигательомывателя
Количество на модель
1
№
Название детали
Вентилятор крышный-
Заводской номер
02-0300ZW
Количество на модель
1
№
Название детали
Блок индикации
Заводской номер
БИ8805-01
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
1212.3737-02
Количество на модель
1
№
Название детали
Выключатель-
Заводской номер
11.3704-01
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
12.3704-05
Количество на модель
1
№
Название детали
Переключатель
Заводской номер
0974-01.02
Количество на модель
1
№
Название детали
Переключатель клавишный
Заводской номер
633.3709
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
3037-10.84
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
3037-02.80
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
18.11.3037
Количество на модель
1
№
Название детали
Выключатель зеленый без символа
Заводской номер
3037-10
Количество на модель
1
№
Название детали
Выключатель-
Заводской номер
13.02.3037
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
609607
Количество на модель
1
№
Название детали
Розетка-
Заводской номер
0-0282080-1
Количество на модель
1
№
Название детали
Гнездо-
Заводской номер
0-0282110-1
Количество на модель
2
№
Название детали
Уплотнитель-
Заводской номер
0-0281934-2
Количество на модель
2
№
Название детали
Розетка трехконтактная AMP в составе:
Заводской номер
AMP
Количество на модель
2
№
Название детали
Корпус розетки-
Заводской номер
1-967325-2
Количество на модель
1
№
Название детали
Адаптер угловой
Заводской номер
965783-1
Количество на модель
1
№
Название детали
Гнездо
Заводской номер
929974-1
Количество на модель
3
№
Название детали
Уплотнитель
Заводской номер
828920-1
Количество на модель
3
№
Название детали
Розетка
Заводской номер
РНЦ10-001
Количество на модель
1
№
Название детали
Вилка двуxконтактная АМР
Заводской номер
АМР
Количество на модель
1
№
Название детали
Гнездо-
Заводской номер
0-028110-1
Количество на модель
2
№
Название детали
Соединитель Hirshmann GDM3011J
Заводской номер
GDM3011J
Количество на модель
1
№
Название детали
Электромагнит В
Заводской номер
24В
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
602209
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
602604
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
602602
Количество на модель
№
Название детали
Колодка гнездовая
Заводской номер
612610
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
607605
Количество на модель
1
№
Название детали
Вилка двуxконтактная АМР «Superseal» в составе:
Заводской номер
АМР«Superseal»
Количество на модель
1
№
Название детали
Вилка -
Заводской номер
0-0282104-1
Количество на модель
1
№
Название детали
Штырь-
Заводской номер
0-282109-1
Количество на модель
2
№
Название детали
Гнездо-
Заводской номер
0-282110-1
Количество на модель
2
№
Название детали
Клапан топливный
Заводской номер
Клапантопливный
Количество на модель
№
Название детали
Стартер ST-R
Заводской номер
СТ142-Р
Количество на модель
1
№
Название детали
Система электроснабжения
Заводской номер
Системаэлектроснабжения
Количество на модель
№
Название детали
Счётчик наработки времени
Заводской номер
Счётчикнаработкивремени
Количество на модель
№
Название детали
Контроль разрядки аккумуляторный батарей
Заводской номер
Контрольразрядки
Количество на модель
№
Название детали
Аварийная сигнализация
Заводской номер
Аварийнаясигнализация
Количество на модель
№
Название детали
Контроль разогрева свечей
Заводской номер
Контрольразогревасвечей
Количество на модель
№
Название детали
Подсветка
Заводской номер
Подсветка
Количество на модель
№
Название детали
Гидросистема рабочего оборудования
Заводской номер
Гидросистема
Количество на модель
№
Название детали
Уровень рабочей жидкости минимальный
Заводской номер
Уровеньрабочейжидкости
Количество на модель
№
Название детали
Засорение сливного фильтра
Заводской номер
Засорениесливногофильтра
Количество на модель
№
Название детали
Перегрев рабочей жидкости
Заводской номер
Перегреврабочейжидкости
Количество на модель
№
Название детали
Блок управления ЭФУ
Заводской номер
БлокуправленияЭФУ
Количество на модель
№
Название детали
Датчик температуры разогрева двигателя
Заводской номер
Датчиктемпературыразогревадвигателя
Количество на модель
№
Название детали
СВЕТЯЩИЙСЯ ШТЕКЕР
Заводской номер
Свечанакаливания
Количество на модель
№
Название детали
Блокировка управления рабочим оборудованием
Заводской номер
Блокировкауправления
Количество на модель
№
Название детали
Лампа переносная
Заводской номер
Лампапереносная
Количество на модель
№
Название детали
Не застёгнут ремень безопасности
Заводской номер
Незастёгнутременьбезопасности
Количество на модель
№
Название детали
Сигнализация включения указателей поворота
Заводской номер
Сигнализациявключенияуказателейповорота
Количество на модель
№
Название детали
Установка генераторная
Заводской номер
Установкагенераторная
Количество на модель
№
Название детали
Выключатели массы, аккумуляторные батареи
Заводской номер
Выключателимассы
Количество на модель
№
Название детали
Система пуска
Заводской номер
Системапуска
Количество на модель
№
Название детали
Стартер
Заводской номер
Стартер
Количество на модель
№
Название детали
Реле стартёра
Заводской номер
Релестартёра
Количество на модель
№
Название детали
Замок зажигания
Заводской номер
Замокзажигания
Количество на модель
№
Название детали
Блок индикации
Заводской номер
Блокиндикации
Количество на модель
№
Название детали
Уровень топлива
Заводской номер
Уровеньтоплива
Количество на модель
№
Название детали
Температура охлаждающей жидкости двигателя
Заводской номер
Температураоxлаждающейжидкости
Количество на модель
№
Название детали
Перегрев охлаждающей жидкости двигателя
Заводской номер
Перегревоxлаждающейжидкости
Количество на модель
№
Название детали
Бортсеть
Заводской номер
Бортсеть(+24В)
Количество на модель
№
Название детали
«Масса»
Заводской номер
«Масса»
Количество на модель
№
Название детали
Минимальное давление в системе смазки двигателя
Заводской номер
Минимальноедавлениевсистемесмазки
Количество на модель
№
Название детали
Контроль старта
Заводской номер
Контрольстарта
Количество на модель
№
Название детали
Засорение воздушного фильтра
Заводской номер
Засорениевоздушногофильтра
Количество на модель
№
Название детали
Сигнал тревоги
Заводской номер
Сигнализация
Количество на модель
№
Название детали
Минимальное давление в системе смазки двигателя
Заводской номер
Минималноедавлениевсистемесмазки
Количество на модель
№
Название детали
Генератор G-
Заводской номер
Г9947.3701-1
Количество на модель
1
№
Название детали
Сигнал звуковой КМ- - L
Заводской номер
К91-2М-24V-L
Количество на модель
1
№
Название детали
Сцепка автоматическая
Заводской номер
СА-1
Количество на модель
1
№
Название детали
Оповещатель звуковой
Заводской номер
ПКИ-2
Количество на модель
1
№
Название детали
Фонарь передний ПФ Б
Заводской номер
ПФ130Б
Количество на модель
2
№
Название детали
Устройство светосигнальное ТН В
Заводской номер
ТН188В
Количество на модель
2
№
Название детали
Лампа
Заводской номер
А24-21-3
Количество на модель
1
№
Название детали
Лампа
Заводской номер
А24-10
Количество на модель
2
№
Название детали
Световозвращатель боковой
Заводской номер
3212.3731
Количество на модель
2
№
Название детали
Световозвращатель
Заводской номер
3012.3731
Количество на модель
2
№
Название детали
Маяк сигнальный
Заводской номер
МС-2-24-0
Количество на модель
1
№
Название детали
Реле стартера-
Заводской номер
738.3747-50
Количество на модель
1
№
Название детали
Реле
Заводской номер
901.3747-01
Количество на модель
№
Название детали
Реле- прерыватель поворотов
Заводской номер
РС401
Количество на модель
1
№
Название детали
Блок
Заводской номер
БУС-2
Количество на модель
1
№
Название детали
Батарея аккумуляторная
Заводской номер
6СТ-88А
Количество на модель
2
№
Название детали
Блок предохранителей
Заводской номер
БП-1-02
Количество на модель
2
№
Название детали
Перегрев охлаждающей жидкости двигателя
Заводской номер
Перегревоxлаждающейжидкостидвигателя
Количество на модель
№
Название детали
Уровень жидкости в баке гидросистемы
Заводской номер
Уровеньжидкостигидросистемы
Количество на модель
№
Название детали
Микровыключатель ремня безопасности
Заводской номер
Микровыключательремнябезопасности
Количество на модель
№
Название детали
Блок управления и контроля блокировки стартера
Заводской номер
Блокуправленияиконтроляблокировкистартера
Количество на модель
№
Название детали
Датчик уровня топлива
Заводской номер
ДУТ8801
Количество на модель
1
№
Название детали
Датчик
Заводской номер
ДУТЖ-03
Количество на модель
1
№
Название детали
Датчик
Заводской номер
ДУТЖ
Количество на модель
1
№
Название детали
СВЕТЯЩИЙСЯ ШТЕКЕР
Заводской номер
11.32.3740
Количество на модель
1
№
Название детали
Работающая фара
Заводской номер
8724.304/013
Количество на модель
3
№
Название детали
Светильник СПН
Заводской номер
СПН21-04
Количество на модель
1
№
Название детали
Плафон внутреннего освещения О
Заводской номер
11.3714О2
Количество на модель
1
№
Название детали
Блок предохранителей
Заводской номер
БП-11-02
Количество на модель
1
№
Название детали
Предохранитель
Заводской номер
ПР118Б-01
Количество на модель
1
№
Название детали
Блок
Заводской номер
БУС-4
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Стартер AZJ | AZJ5333 | 1 | 1 | |||||
| Выключатель встроен в рукоятку «Bondioli» | Выключатель «Bondioli» | 1 | 1 | |||||
| Датчик | ДАТЖ-03 | 1 | 1 | |||||
| Датчик аварийного давления масла | ДАДМ-03 | 1 | 1 | |||||
| Датчик засоренности воздушного фильтра | ДСФ-65 | 1 | 1 | |||||
| Выключатель света «Стоп» гидравлический | ВК12Б-02 | |||||||
| Сигнализатор засорения фильтра гидросистемы | Сигнализаторзасоренияфильтрагидросистемы | 1 | 1 | |||||
| Микровыключатель OMRON | МикровыключательOMRON | 1 | 1 | |||||
| Датчик гидросигнализатор | ДГС-М-311-24-01 | 1 | 1 | |||||
| Модуль диодный | МД4-5 | 1 | 1 | |||||
| Колодка штыревая | 502601 | 1 | 1 | |||||
| Колодка гнездовая | 469.59.00 | 1 | 1 | |||||
| Колодка | 617605 | |||||||
| Колодка гнездовая | 602207 | |||||||
| Колодка гнездовая | 602601 | 1 | 1 | |||||
| Колодка гнездовая | 608608 | |||||||
| Отопитель XEROS | XEROS4000 | 1 | 1 | |||||
| Моторедуктор стеклоочистителя | Моторедукторстеклоочистителя | 1 | 1 | |||||
| Электродвигатель омывателя | Электродвигательомывателя | 1 | 1 | |||||
| Вентилятор крышный- | 02-0300ZW | 1 | 1 | |||||
| Блок индикации | БИ8805-01 | 1 | 1 | |||||
| Выключатель | 1212.3737-02 | 1 | 1 | |||||
| Выключатель- | 11.3704-01 | 1 | 1 | |||||
| Выключатель | 12.3704-05 | 1 | 1 | |||||
| Переключатель | 0974-01.02 | 1 | 1 | |||||
| Переключатель клавишный | 633.3709 | 1 | 1 | |||||
| Выключатель | 3037-10.84 | 1 | 1 | |||||
| Выключатель | 3037-02.80 | 1 | 1 | |||||
| Выключатель | 18.11.3037 | 1 | 1 | |||||
| Выключатель зеленый без символа | 3037-10 | 1 | 1 | |||||
| Выключатель- | 13.02.3037 | 1 | 1 | |||||
| Колодка гнездовая | 609607 | 1 | 1 | |||||
| Розетка- | 0-0282080-1 | 1 | 1 | |||||
| Гнездо- | 0-0282110-1 | 2 | 2 | |||||
| Уплотнитель- | 0-0281934-2 | 2 | 2 | |||||
| Розетка трехконтактная AMP в составе: | AMP | 2 | 2 | |||||
| Корпус розетки- | 1-967325-2 | 1 | 1 | |||||
| Адаптер угловой | 965783-1 | 1 | 1 | |||||
| Гнездо | 929974-1 | 3 | 3 | |||||
| Уплотнитель | 828920-1 | 3 | 3 | |||||
| Розетка | РНЦ10-001 | 1 | 1 | |||||
| Вилка двуxконтактная АМР | АМР | 1 | 1 | |||||
| Гнездо- | 0-028110-1 | 2 | 2 | |||||
| Соединитель Hirshmann GDM3011J | GDM3011J | 1 | 1 | |||||
| Электромагнит В | 24В | 1 | 1 | |||||
| Колодка гнездовая | 602209 | 1 | 1 | |||||
| Колодка гнездовая | 602604 | 1 | 1 | |||||
| Колодка гнездовая | 602602 | |||||||
| Колодка гнездовая | 612610 | 1 | 1 | |||||
| Колодка гнездовая | 607605 | 1 | 1 | |||||
| Вилка двуxконтактная АМР «Superseal» в составе: | АМР«Superseal» | 1 | 1 | |||||
| Вилка - | 0-0282104-1 | 1 | 1 | |||||
| Штырь- | 0-282109-1 | 2 | 2 | |||||
| Гнездо- | 0-282110-1 | 2 | 2 | |||||
| Клапан топливный | Клапантопливный | |||||||
| Стартер ST-R | СТ142-Р | 1 | 1 | |||||
| Система электроснабжения | Системаэлектроснабжения | |||||||
| Счётчик наработки времени | Счётчикнаработкивремени | |||||||
| Контроль разрядки аккумуляторный батарей | Контрольразрядки | |||||||
| Аварийная сигнализация | Аварийнаясигнализация | |||||||
| Контроль разогрева свечей | Контрольразогревасвечей | |||||||
| Подсветка | Подсветка | |||||||
| Гидросистема рабочего оборудования | Гидросистема | |||||||
| Уровень рабочей жидкости минимальный | Уровеньрабочейжидкости | |||||||
| Засорение сливного фильтра | Засорениесливногофильтра | |||||||
| Перегрев рабочей жидкости | Перегреврабочейжидкости | |||||||
| Блок управления ЭФУ | БлокуправленияЭФУ | |||||||
| Датчик температуры разогрева двигателя | Датчиктемпературыразогревадвигателя | |||||||
| СВЕТЯЩИЙСЯ ШТЕКЕР | Свечанакаливания | |||||||
| Блокировка управления рабочим оборудованием | Блокировкауправления | |||||||
| Лампа переносная | Лампапереносная | |||||||
| Не застёгнут ремень безопасности | Незастёгнутременьбезопасности | |||||||
| Сигнализация включения указателей поворота | Сигнализациявключенияуказателейповорота | |||||||
| Установка генераторная | Установкагенераторная | |||||||
| Выключатели массы, аккумуляторные батареи | Выключателимассы | |||||||
| Система пуска | Системапуска | |||||||
| Стартер | Стартер | |||||||
| Реле стартёра | Релестартёра | |||||||
| Замок зажигания | Замокзажигания | |||||||
| Блок индикации | Блокиндикации | |||||||
| Уровень топлива | Уровеньтоплива | |||||||
| Температура охлаждающей жидкости двигателя | Температураоxлаждающейжидкости | |||||||
| Перегрев охлаждающей жидкости двигателя | Перегревоxлаждающейжидкости | |||||||
| Бортсеть | Бортсеть(+24В) | |||||||
| «Масса» | «Масса» | |||||||
| Минимальное давление в системе смазки двигателя | Минимальноедавлениевсистемесмазки | |||||||
| Контроль старта | Контрольстарта | |||||||
| Засорение воздушного фильтра | Засорениевоздушногофильтра | |||||||
| Сигнал тревоги | Сигнализация | |||||||
| Минимальное давление в системе смазки двигателя | Минималноедавлениевсистемесмазки | |||||||
| Генератор G- | Г9947.3701-1 | 1 | 1 | |||||
| Сигнал звуковой КМ- - L | К91-2М-24V-L | 1 | 1 | |||||
| Сцепка автоматическая | СА-1 | 1 | 1 | |||||
| Оповещатель звуковой | ПКИ-2 | 1 | 1 | |||||
| Фонарь передний ПФ Б | ПФ130Б | 2 | 2 | |||||
| Устройство светосигнальное ТН В | ТН188В | 2 | 2 | |||||
| Лампа | А24-21-3 | 1 | 1 | |||||
| Лампа | А24-10 | 2 | 2 | |||||
| Световозвращатель боковой | 3212.3731 | 2 | 2 | |||||
| Световозвращатель | 3012.3731 | 2 | 2 | |||||
| Маяк сигнальный | МС-2-24-0 | 1 | 1 | |||||
| Реле стартера- | 738.3747-50 | 1 | 1 | |||||
| Реле | 901.3747-01 | |||||||
| Реле- прерыватель поворотов | РС401 | 1 | 1 | |||||
| Блок | БУС-2 | 1 | 1 | |||||
| Батарея аккумуляторная | 6СТ-88А | 2 | 2 | |||||
| Блок предохранителей | БП-1-02 | 2 | 2 | |||||
| Перегрев охлаждающей жидкости двигателя | Перегревоxлаждающейжидкостидвигателя | |||||||
| Уровень жидкости в баке гидросистемы | Уровеньжидкостигидросистемы | |||||||
| Микровыключатель ремня безопасности | Микровыключательремнябезопасности | |||||||
| Блок управления и контроля блокировки стартера | Блокуправленияиконтроляблокировкистартера | |||||||
| Датчик уровня топлива | ДУТ8801 | 1 | 1 | |||||
| Датчик | ДУТЖ-03 | 1 | 1 | |||||
| Датчик | ДУТЖ | 1 | 1 | |||||
| СВЕТЯЩИЙСЯ ШТЕКЕР | 11.32.3740 | 1 | 1 | |||||
| Работающая фара | 8724.304/013 | 3 | 3 | |||||
| Светильник СПН | СПН21-04 | 1 | 1 | |||||
| Плафон внутреннего освещения О | 11.3714О2 | 1 | 1 | |||||
| Блок предохранителей | БП-11-02 | 1 | 1 | |||||
| Предохранитель | ПР118Б-01 | 1 | 1 | |||||
| Блок | БУС-4 | 1 | 1 |
