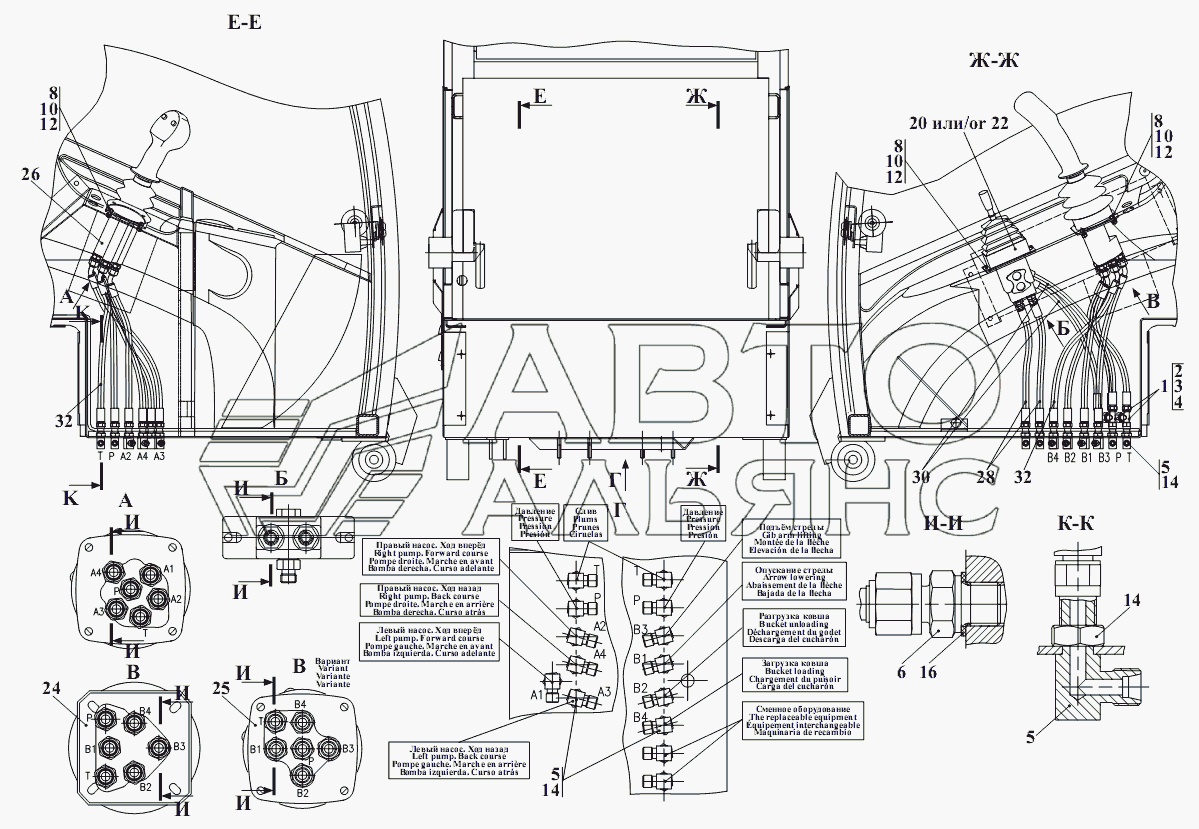

ГИДРОСИСТЕМА КАБИНЫ
100%
Название детали
Соединение
Заводской номер
УДГ1.03.02.020
Количество на модель
2
№
1
Название детали
Тройник
Заводской номер
УДГ1-03.02.021
Количество на модель
1
№
2
Название детали
Гаечный ключ
Заводской номер
02.08
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
03.08
Количество на модель
1
№
4
Название детали
Угольник
Заводской номер
208А.50.25.002
Количество на модель
14
№
5
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
16
№
6
Название детали
Винт
Заводской номер
В.М6-6gx16.46.0115
Количество на модель
10
№
8
Название детали
Орех
Заводской номер
М6-6Н.8.35.0115
Количество на модель
10
№
10
Название детали
Шайба
Заводской номер
665Г0115
Количество на модель
10
№
12
Название детали
Контргайка
Заводской номер
КонтргайкаМ14
Количество на модель
14
№
14
Название детали
прокладка
Заводской номер
G1/4M3
Количество на модель
16
№
16
Название детали
Блок управления
Заводской номер
HC-RCM/1-03A01MAMWE95RAGO2
Количество на модель
1
№
20
Название детали
Блок управления
Заводской номер
HPCS1G21GSS0100042
Количество на модель
1
№
22
Название детали
Блок управления
Заводской номер
HC-RCX-021A22MB(A01MA)3F00F00R8WG51RAG02
Количество на модель
1
№
24
Название детали
Блок управления
Заводской номер
HPCJOG21SS0100045
Количество на модель
1
№
25
Название детали
Блок управления
Заводской номер
HPCJ3G21ESS0423001
Количество на модель
1
№
26
Название детали
Рукав
Заводской номер
1SNNP6x300A60A60
Количество на модель
2
№
28
Название детали
Рукав
Заводской номер
1SNNP6x450A61A61
Количество на модель
2
№
30
Название детали
Рукав
Заводской номер
1SNNP6x450A60A63
Количество на модель
12
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединение | УДГ1.03.02.020 | 2 | 2 | 1 | |||
| 2 | Тройник | УДГ1-03.02.021 | 1 | 1 | 2 | |||
| 3 | Гаечный ключ | 02.08 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | 03.08 | 1 | 1 | 4 | |||
| 5 | Угольник | 208А.50.25.002 | 14 | 14 | 5 | |||
| 6 | Штуцер | УДГ1.01.17.001 | 16 | 16 | 6 | |||
| 8 | Винт | В.М6-6gx16.46.0115 | 10 | 10 | 8 | |||
| 10 | Орех | М6-6Н.8.35.0115 | 10 | 10 | 10 | |||
| 12 | Шайба | 665Г0115 | 10 | 10 | 12 | |||
| 14 | Контргайка | КонтргайкаМ14 | 14 | 14 | 14 | |||
| 16 | прокладка | G1/4M3 | 16 | 16 | 16 | |||
| 20 | Блок управления | HC-RCM/1-03A01MAMWE95RAGO2 | 1 | 1 | 20 | |||
| 22 | Блок управления | HPCS1G21GSS0100042 | 1 | 1 | 22 | |||
| 24 | Блок управления | HC-RCX-021A22MB(A01MA)3F00F00R8WG51RAG02 | 1 | 1 | 24 | |||
| 25 | Блок управления | HPCJOG21SS0100045 | 1 | 1 | 25 | |||
| 26 | Блок управления | HPCJ3G21ESS0423001 | 1 | 1 | 26 | |||
| 28 | Рукав | 1SNNP6x300A60A60 | 2 | 2 | 28 | |||
| 30 | Рукав | 1SNNP6x450A61A61 | 2 | 2 | 30 | |||
| 32 | Рукав | 1SNNP6x450A60A63 | 12 | 12 | 32 |
