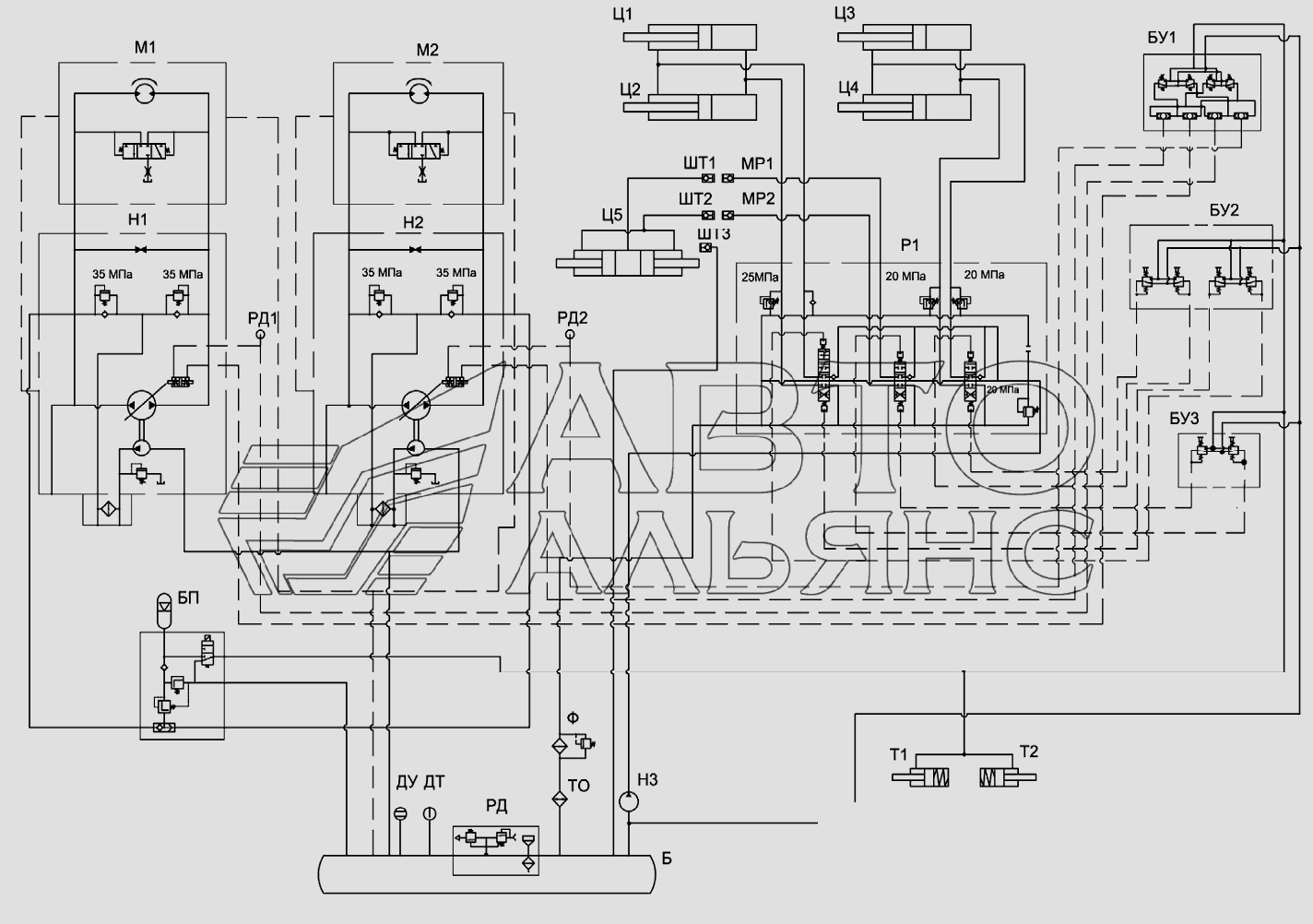

Схема гидравлическая принципиальная Г
100%
Название детали
Гидробак
Заводской номер
Гидробак
Количество на модель
1
№
Название детали
Заполнитель горловины
Заводской номер
ТМ478G100P3
Количество на модель
1
№
Название детали
Тормоз
Заводской номер
208-26.02.000
Количество на модель
2
№
Название детали
Блок радиаторов
Заводской номер
БР-80.1301.000
Количество на модель
1
№
Название детали
Фильтр
Заводской номер
ФСК32/3-10М
Количество на модель
1
№
Название детали
Фильтроэлемент
Заводской номер
630-1-19
Количество на модель
№
Название детали
Фильтроэлемент
Заводской номер
ФЭГ3-10
Количество на модель
№
Название детали
Гидроцилиндр стрелы
Заводской номер
ДЗ-133.45.04.000С
Количество на модель
2
№
Название детали
Гидроцилиндр
Заводской номер
208А-45.05.500-03
Количество на модель
2
№
Название детали
Гидроцилиндр
Заводской номер
208А-45.05.600
Количество на модель
1
№
Название детали
Выключатель света «Стоп» гидравлический
Заводской номер
ВК12-Б-02
Количество на модель
2
№
Название детали
Гидрораспределитель
Заводской номер
HC-D4/3IL009(200)
Количество на модель
1
№
Название детали
Насос левый
Заводской номер
310.2.28.06.05
Количество на модель
1
№
Название детали
Блок управления
Заводской номер
HPCJ3G21ESS042300
Количество на модель
1
№
Название детали
Блок управления
Заводской номер
НС-ШСХ-02A22MB(А01MA)3F00F-00R3WF53RAG02
Количество на модель
1
№
Название детали
Блок управления
Заводской номер
HC-RCM/1-03А01MAMWE95RAG02
Количество на модель
1
№
Название детали
Блок питания
Заводской номер
НС-8Е2-У0530RXG02
Количество на модель
1
№
Название детали
Датчик сигнализатора температуры
Заводской номер
ДАТЖ-03ТУРБ07513211.011-97
Количество на модель
1
№
Название детали
Датчик гидросигнализатор
Заводской номер
ДГС-М-311-24-01ТУРБ100194961.059-2002
Количество на модель
1
№
Название детали
Гидромотор
Заводской номер
M4MF46-461B2RV
Количество на модель
2
№
Название детали
Муфта
Заводской номер
PAV1.1313.002
Количество на модель
2
№
Название детали
Насос
Заводской номер
M4PV50-45К135AL2BRY
Количество на модель
2
№
Название детали
Штекер
Заводской номер
PAV1.1313.003
Количество на модель
3
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидробак | Гидробак | 1 | 1 | |||||
| Заполнитель горловины | ТМ478G100P3 | 1 | 1 | |||||
| Тормоз | 208-26.02.000 | 2 | 2 | |||||
| Блок радиаторов | БР-80.1301.000 | 1 | 1 | |||||
| Фильтр | ФСК32/3-10М | 1 | 1 | |||||
| Фильтроэлемент | 630-1-19 | |||||||
| Фильтроэлемент | ФЭГ3-10 | |||||||
| Гидроцилиндр стрелы | ДЗ-133.45.04.000С | 2 | 2 | |||||
| Гидроцилиндр | 208А-45.05.500-03 | 2 | 2 | |||||
| Гидроцилиндр | 208А-45.05.600 | 1 | 1 | |||||
| Выключатель света «Стоп» гидравлический | ВК12-Б-02 | 2 | 2 | |||||
| Гидрораспределитель | HC-D4/3IL009(200) | 1 | 1 | |||||
| Насос левый | 310.2.28.06.05 | 1 | 1 | |||||
| Блок управления | HPCJ3G21ESS042300 | 1 | 1 | |||||
| Блок управления | НС-ШСХ-02A22MB(А01MA)3F00F-00R3WF53RAG02 | 1 | 1 | |||||
| Блок управления | HC-RCM/1-03А01MAMWE95RAG02 | 1 | 1 | |||||
| Блок питания | НС-8Е2-У0530RXG02 | 1 | 1 | |||||
| Датчик сигнализатора температуры | ДАТЖ-03ТУРБ07513211.011-97 | 1 | 1 | |||||
| Датчик гидросигнализатор | ДГС-М-311-24-01ТУРБ100194961.059-2002 | 1 | 1 | |||||
| Гидромотор | M4MF46-461B2RV | 2 | 2 | |||||
| Муфта | PAV1.1313.002 | 2 | 2 | |||||
| Насос | M4PV50-45К135AL2BRY | 2 | 2 | |||||
| Штекер | PAV1.1313.003 | 3 | 3 |
