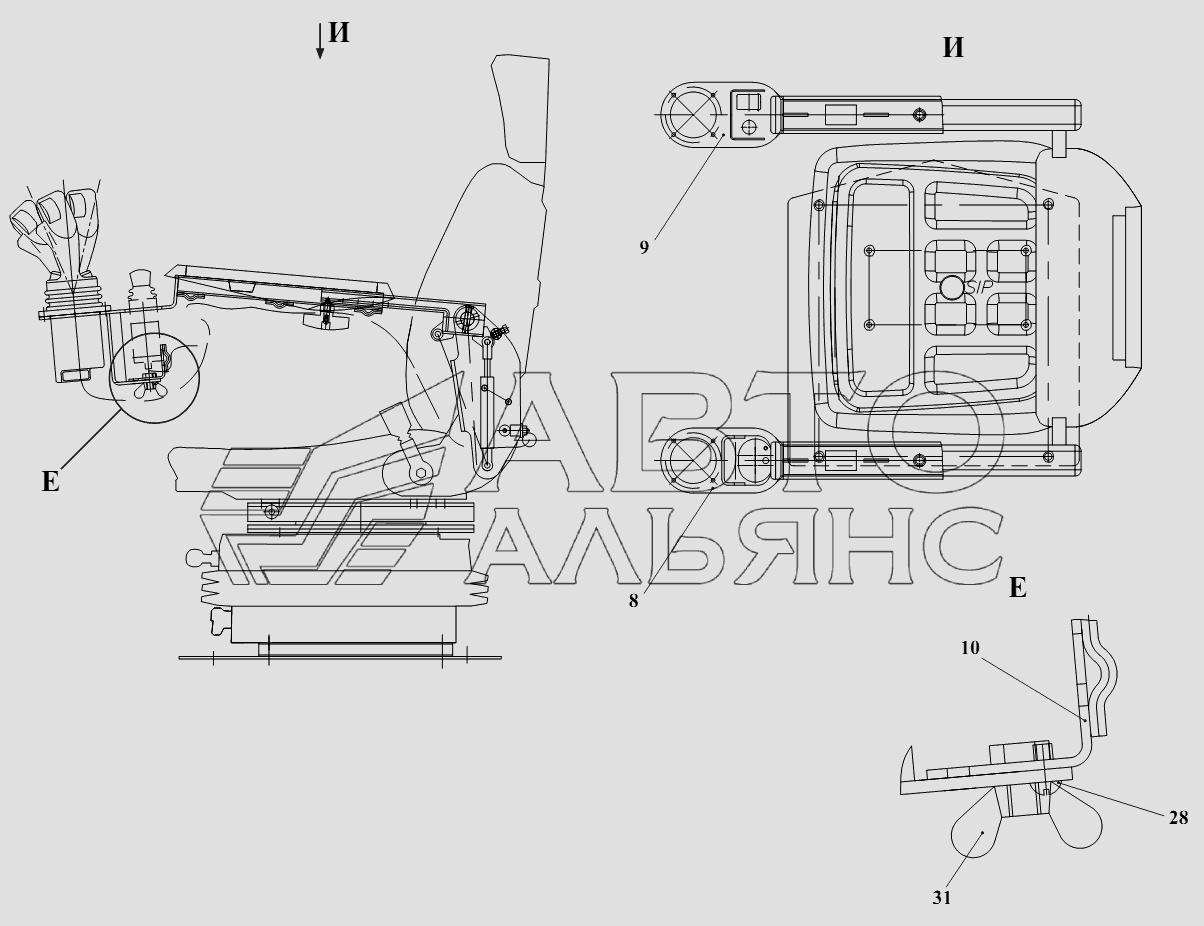

Состав узла
100%
Название детали
Лист
Заводской номер
2661.68.00.050
Количество на модель
№
1
Название детали
Подлокотник
Заводской номер
2661.68.00.100
Количество на модель
№
2
Название детали
Опора
Заводской номер
2661.68.00.150
Количество на модель
№
3
Название детали
Опора
Заводской номер
2661.68.00.150-01
Количество на модель
№
4
Название детали
Кронштейн
Заводской номер
2661.68.00.200
Количество на модель
№
5
Название детали
Кронштейн
Заводской номер
2661.68.00.200-01
Количество на модель
№
6
Название детали
Планка
Заводской номер
2661.68.00.250
Количество на модель
№
7
Название детали
Подлокотник
Заводской номер
2661.68.00.300
Количество на модель
№
8
Название детали
Подлокотник
Заводской номер
2661.68.00.350
Количество на модель
№
9
Название детали
Кронштейн
Заводской номер
2661.68.00.400
Количество на модель
№
10
Название детали
Фиксатор
Заводской номер
2661.68.00.001
Количество на модель
№
17
Название детали
Кронштейн
Заводской номер
2661.68.00.002
Количество на модель
№
18
Название детали
Труба
Заводской номер
2661.68.00.003
Количество на модель
№
19
Название детали
Кронштейн
Заводской номер
2661.68.00.004
Количество на модель
№
20
Название детали
Болт
Заводской номер
M8-6gx12.88.35.0115
Количество на модель
№
22
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
№
23
Название детали
Болт
Заводской номер
M8-6gx40.88.35.0115
Количество на модель
№
24
Название детали
Болт
Заводской номер
M6-6gx12.88.35.0115
Количество на модель
№
25
Название детали
Винт
Заводской номер
B.M5-6gx10.46.0115
Количество на модель
№
27
Название детали
Винт
Заводской номер
B.M6-6gx12.46.0115
Количество на модель
№
28
Название детали
Орех
Заводской номер
М10-6Н.8.35.0115
Количество на модель
№
31
Название детали
Орех
Заводской номер
М8-6Н.8.35.0115
Количество на модель
№
33
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
№
35
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
№
36
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
№
38
Название детали
Шплинт
Заводской номер
2x16.019
Количество на модель
№
40
Название детали
Вот
Заводской номер
6-8d11х40.45.Ц15хр.
Количество на модель
№
42
Название детали
Ручка
Заводской номер
70-1310130-А
Количество на модель
№
44
Название детали
Сиденье
Заводской номер
SC 95 М200 Е8083.965
Количество на модель
№
45
Название детали
Газовый упор
Заводской номер
08/19-A7a1-B7a1-78-232-130
Количество на модель
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лист | 2661.68.00.050 | 1 | |||||
| 2 | Подлокотник | 2661.68.00.100 | 2 | |||||
| 3 | Опора | 2661.68.00.150 | 3 | |||||
| 4 | Опора | 2661.68.00.150-01 | 4 | |||||
| 5 | Кронштейн | 2661.68.00.200 | 5 | |||||
| 6 | Кронштейн | 2661.68.00.200-01 | 6 | |||||
| 7 | Планка | 2661.68.00.250 | 7 | |||||
| 8 | Подлокотник | 2661.68.00.300 | 8 | |||||
| 9 | Подлокотник | 2661.68.00.350 | 9 | |||||
| 10 | Кронштейн | 2661.68.00.400 | 10 | |||||
| 17 | Фиксатор | 2661.68.00.001 | 17 | |||||
| 18 | Кронштейн | 2661.68.00.002 | 18 | |||||
| 19 | Труба | 2661.68.00.003 | 19 | |||||
| 20 | Кронштейн | 2661.68.00.004 | 20 | |||||
| 22 | Болт | M8-6gx12.88.35.0115 | 22 | |||||
| 23 | Болт | M8-6gx20.88.35.0115 | 23 | |||||
| 24 | Болт | M8-6gx40.88.35.0115 | 24 | |||||
| 25 | Болт | M6-6gx12.88.35.0115 | 25 | |||||
| 27 | Винт | B.M5-6gx10.46.0115 | 27 | |||||
| 28 | Винт | B.M6-6gx12.46.0115 | 28 | |||||
| 31 | Орех | М10-6Н.8.35.0115 | 31 | |||||
| 33 | Орех | М8-6Н.8.35.0115 | 33 | |||||
| 35 | Шайба | 5.65Г.0115 | 35 | |||||
| 36 | Шайба | 8.65Г.0115 | 36 | |||||
| 38 | Шайба | С.6.02.Ст3.0115 | 38 | |||||
| 40 | Шплинт | 2x16.019 | 40 | |||||
| 42 | Вот | 6-8d11х40.45.Ц15хр. | 42 | |||||
| 44 | Ручка | 70-1310130-А | 44 | |||||
| 45 | Сиденье | SC 95 М200 Е8083.965 | 45 | |||||
| 46 | Газовый упор | 08/19-A7a1-B7a1-78-232-130 | 46 |
