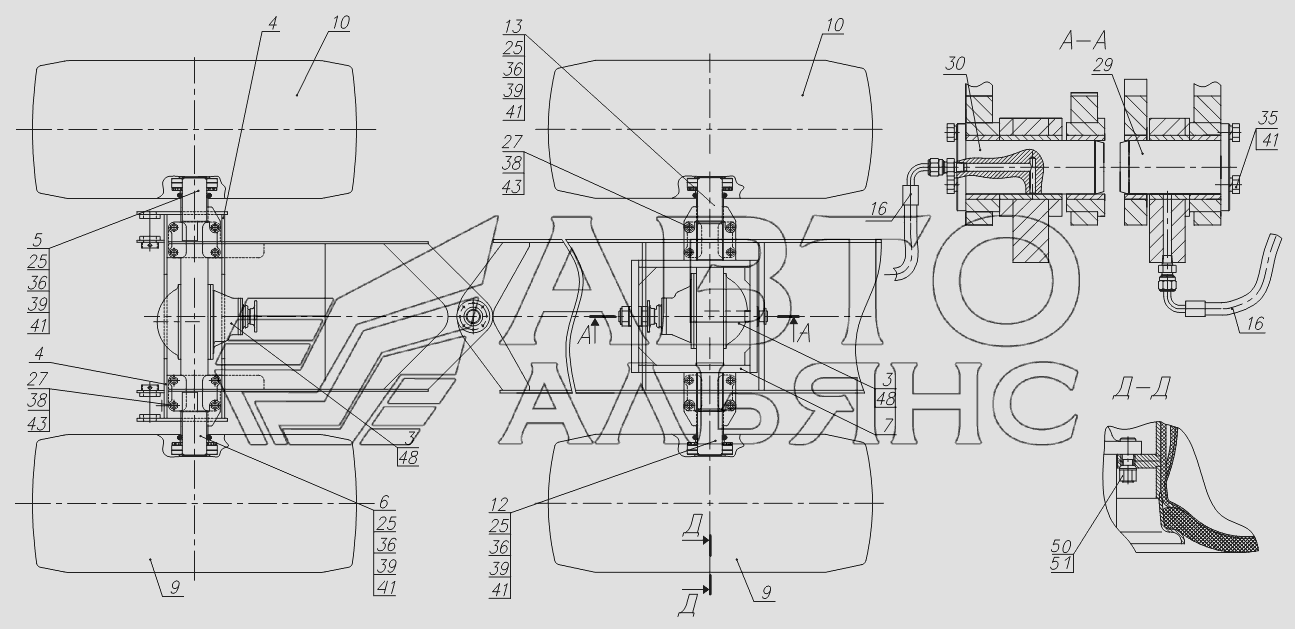

.- Б Установка мостов и колёс
100%
Название детали
Мост ведущий
Заводской номер
2241.05.03.000-01
Количество на модель
2
№
3
Название детали
Балкон
Заводской номер
2241.05.05.000
Количество на модель
1
№
4
Название детали
Кожух
Заводской номер
2243В.05.00.100
Количество на модель
1
№
5
Название детали
Кожух
Заводской номер
2243В.05.00.100-01
Количество на модель
1
№
6
Название детали
Балансировочная рама
Заводской номер
2661.05.01.000-01
Количество на модель
1
№
7
Название детали
Колесо
Заводской номер
2661.05.03.000
Количество на модель
2
№
9
Название детали
Колесо
Заводской номер
2661.05.03.000-01
Количество на модель
2
№
10
Название детали
Кожух
Заводской номер
2661.05.06.000-Б
Количество на модель
1
№
12
Название детали
Кожух
Заводской номер
2661.05.06.000-01-Б
Количество на модель
1
№
13
Название детали
Система смазки
Заводской номер
2661.05.15.000
Количество на модель
1
№
16
Название детали
Стяжка
Заводской номер
2661.05.00.007-Б
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
ТО-18.05.00.001-01
Количество на модель
16
№
27
Название детали
Палец
Заводской номер
2661.05.00.026
Количество на модель
1
№
29
Название детали
Палец
Заводской номер
2661.05.00.027
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
M12-6gx30.88.35.0115
Количество на модель
6
№
35
Название детали
Орех
Заводской номер
М12-6Н.8.35.0115
Количество на модель
8
№
36
Название детали
Орех
Заводской номер
М27х2-6Н.8.35.0115
Количество на модель
16
№
38
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
8
№
39
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
14
№
41
Название детали
Шайба
Заводской номер
27.65Г.0115
Количество на модель
16
№
43
Название детали
Сапун
Заводской номер
298430-П29
Количество на модель
2
№
48
Название детали
Орех
Заводской номер
DIN 74361-В22-10
Количество на модель
48
№
50
Название детали
Шайба пружинная сферическая
Заводской номер
DIN 74361-C22,5
Количество на модель
48
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Мост ведущий | 2241.05.03.000-01 | 2 | 2 | 3 | |||
| 4 | Балкон | 2241.05.05.000 | 1 | 1 | 4 | |||
| 5 | Кожух | 2243В.05.00.100 | 1 | 1 | 5 | |||
| 6 | Кожух | 2243В.05.00.100-01 | 1 | 1 | 6 | |||
| 7 | Балансировочная рама | 2661.05.01.000-01 | 1 | 1 | 7 | |||
| 9 | Колесо | 2661.05.03.000 | 2 | 2 | 9 | |||
| 10 | Колесо | 2661.05.03.000-01 | 2 | 2 | 10 | |||
| 12 | Кожух | 2661.05.06.000-Б | 1 | 1 | 12 | |||
| 13 | Кожух | 2661.05.06.000-01-Б | 1 | 1 | 13 | |||
| 16 | Система смазки | 2661.05.15.000 | 1 | 1 | 16 | |||
| 25 | Стяжка | 2661.05.00.007-Б | 4 | 4 | 25 | |||
| 27 | Болт | ТО-18.05.00.001-01 | 16 | 16 | 27 | |||
| 29 | Палец | 2661.05.00.026 | 1 | 1 | 29 | |||
| 30 | Палец | 2661.05.00.027 | 1 | 1 | 30 | |||
| 35 | Болт | M12-6gx30.88.35.0115 | 6 | 6 | 35 | |||
| 36 | Орех | М12-6Н.8.35.0115 | 8 | 8 | 36 | |||
| 38 | Орех | М27х2-6Н.8.35.0115 | 16 | 16 | 38 | |||
| 39 | Шайба | С.12.02.Ст3.0115 | 8 | 8 | 39 | |||
| 41 | Шайба | 12.65Г.0115 | 14 | 14 | 41 | |||
| 43 | Шайба | 27.65Г.0115 | 16 | 16 | 43 | |||
| 48 | Сапун | 298430-П29 | 2 | 2 | 48 | |||
| 50 | Орех | DIN 74361-В22-10 | 48 | 48 | 50 | |||
| 51 | Шайба пружинная сферическая | DIN 74361-C22,5 | 48 | 48 | 51 |
