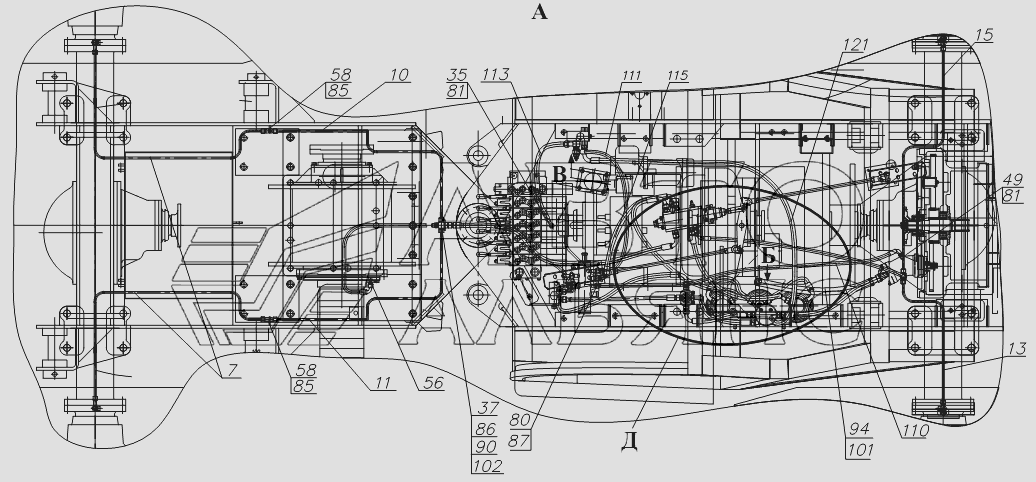

В.- Б Гидросистема тормозов
100%
Название детали
Штуцер
Заводской номер
УДГ1.01.04.002
Количество на модель
1
№
Название детали
Угольник поворотный
Заводской номер
УДГ1.06.00.001
Количество на модель
1
№
Название детали
Штуцер
Заводской номер
УДГ1.01.04.001
Количество на модель
1
№
Название детали
Угольник
Заводской номер
2551.10.11.001
Количество на модель
1
№
Название детали
Угольник поворотный
Заводской номер
342В.10.00.080
Количество на модель
4
№
1
Название детали
Кронштейн
Заводской номер
2241.10.01.000
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
2243В.10.03.000
Количество на модель
2
№
7
Название детали
Трубопровод
Заводской номер
2243В.10.06.000
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
2243В.10.07.000
Количество на модель
1
№
11
Название детали
Угольник поворотный
Заводской номер
2551.10.11.000
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
2661.10.01.000-Б
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
2661.10.03.000-Б
Количество на модель
1
№
15
Название детали
Тяга
Заводской номер
2661.10.04.000
Количество на модель
2
№
16
Название детали
Тяга
Заводской номер
2661.10.05.000
Количество на модель
2
№
16
Название детали
Тяга
Заводской номер
2661.10.06.000
Количество на модель
1
№
18
Название детали
Тяга
Заводской номер
2661.10.08.000
Количество на модель
1
№
18
Название детали
Коромысло
Заводской номер
2661.10.07.000
Количество на модель
1
№
19
Название детали
Клапан обратный
Заводской номер
УГА1.07.01.000
Количество на модель
2
№
25
Название детали
Фильтр
Заводской номер
УГА1.08.01.000
Количество на модель
1
№
26
Название детали
Блок разгрузочный
Заводской номер
УГА2.01.01.000
Количество на модель
1
№
27
Название детали
Кран тормозной
Заводской номер
УГА2.05.01.000
Количество на модель
1
№
28
Название детали
Соединение
Заводской номер
УДГ1.03.01.020
Количество на модель
2
№
31
Название детали
Переходник
Заводской номер
342В.10.00.012
Количество на модель
1
№
33
Название детали
Штуцер
Заводской номер
451.75.00.017
Количество на модель
1
№
35
Название детали
Зажимной болт
Заводской номер
2551.10.00.001
Количество на модель
1
№
36
Название детали
Тройник
Заводской номер
2661.10.00.002
Количество на модель
2
№
37
Название детали
Колодка
Заводской номер
2661.10.00.015
Количество на модель
1
№
43
Название детали
Переходник
Заводской номер
ТО-28А.40.00.006
Количество на модель
1
№
46
Название детали
Переходник
Заводской номер
ТО-28А.40.00.054
Количество на модель
2
№
47
Название детали
Орех
Заводской номер
ТО-28А.40.00.056
Количество на модель
3
№
48
Название детали
Штуцер
Заводской номер
УДГ1.01.01.001
Количество на модель
1
№
49
Название детали
Штуцер
Заводской номер
УДГ1.01.01.004
Количество на модель
14
№
50
Название детали
Штуцер
Заводской номер
УДГ1.01.01.008
Количество на модель
1
№
51
Название детали
Штуцер
Заводской номер
УДГ1.01.03.001
Количество на модель
1
№
56
Название детали
Штуцер
Заводской номер
УДГ1.01.06.001
Количество на модель
3
№
58
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
3
№
60
Название детали
Штуцер
Заводской номер
УДГ1.01.17.002
Количество на модель
2
№
61
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.001
Количество на модель
4
№
63
Название детали
Заглушка
Заводской номер
УДГ1.09.06.001
Количество на модель
2
№
64
Название детали
Штуцер
Заводской номер
УДГ1.11.00.013
Количество на модель
1
№
65
Название детали
Болт
Заводской номер
M8-6gx16.88.35.0115
Количество на модель
8
№
69
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
4
№
71
Название детали
Болт
Заводской номер
M10-6gx40.88.35.0115
Количество на модель
2
№
72
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
77
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
6
№
78
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
1
№
79
Название детали
Шплинт
Заводской номер
3,2x25.019
Количество на модель
5
№
80
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
2
№
81
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
16
№
82
Название детали
Кольцо- -
Заводской номер
019-023-25-2-2
Количество на модель
1
№
83
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
1
№
84
Название детали
Контргайка
Заводской номер
М14х1,5
Количество на модель
3
№
85
Название детали
Контргайка
Заводской номер
M18x1,5
Количество на модель
2
№
86
Название детали
Вот
Заводской номер
6-12d11х36.45.Ц15.хр
Количество на модель
5
№
87
Название детали
Вот
Заводской номер
6-12d11х45.45.Ц15.хр
Количество на модель
1
№
88
Название детали
прокладка
Заводской номер
10 М3
Количество на модель
4
№
90
Название детали
прокладка
Заводской номер
12 М3
Количество на модель
8
№
91
Название детали
Рукав
Заводской номер
20x29-1,6
Количество на модель
1
№
94
Название детали
Блок питания
Заводской номер
HC-SE2-V0150RXG02
Количество на модель
1
№
95
Название детали
Блок питания
Заводской номер
HC-SE2-V05 30RXG02
Количество на модель
1
№
96
Название детали
Выключатель света стоп гидравлический
Заводской номер
ВК 12Б-02
Количество на модель
2
№
97
Название детали
Датчик давления
Заводской номер
МО 15200/40 Bar (NC)
Количество на модель
1
№
98
Название детали
Датчик давления
Заводской номер
МО 15290/55 Bar (NC)
Количество на модель
1
№
99
Название детали
Датчик давления
Заводской номер
1602.3829
Количество на модель
2
№
100
Название детали
Зажим TORRO
Заводской номер
20-32/9-C7W2
Количество на модель
2
№
101
Название детали
Клапан контроля давления
Заводской номер
620.01.010.51
Количество на модель
2
№
102
Название детали
Пневмогидроаккумулятор
Заводской номер
SBO200-1E1/112U-200AK50
Количество на модель
3
№
105
Название детали
Пневмогидроаккумулятор
Заводской номер
SBLA1.1.LO.R1.A
Количество на модель
3
№
105
Название детали
РВД
Заводской номер
lSN-6-22,5-550-DKL 90-DKL90-180
Количество на модель
1
№
107
Название детали
РВД
Заводской номер
1SN-6-22,5-700-DKL-DKL90
Количество на модель
1
№
108
Название детали
РВД
Заводской номер
1SN-6-22,5-850-DKL-DKL90
Количество на модель
1
№
109
Название детали
РВД
Заводской номер
1SN-6-22,5-1300-DKL-DKL90
Количество на модель
1
№
110
Название детали
РВД
Заводской номер
lSN-6-22,5-1050-DKL90-DKL90-270
Количество на модель
1
№
111
Название детали
РВД
Заводской номер
1SN-10-18-300-DKL-DKL90
Количество на модель
3
№
112
Название детали
РВД
Заводской номер
1SN-10-18-450-DKL-DKL90
Количество на модель
1
№
113
Название детали
РВД
Заводской номер
1SN-10-18-550-DKL-DKL90
Количество на модель
2
№
114
Название детали
РВД
Заводской номер
1SN-10-18-550-DKL90-DKL90-180
Количество на модель
1
№
115
Название детали
РВД
Заводской номер
1SN-10-18-850-DKL90-DKL90-180
Количество на модель
1
№
116
Название детали
РВД
Заводской номер
1SN-10-18-750-DKL90-DKL90
Количество на модель
1
№
117
Название детали
РВД
Заводской номер
1SN-10-18-1100-DKL90-DKL90-180
Количество на модель
1
№
118
Название детали
РВД
Заводской номер
1SN-10-18-1150-DKL-DKL90
Количество на модель
1
№
119
Название детали
РВД
Заводской номер
1SN-10-18-1300-DKL-DKL90
Количество на модель
2
№
120
Название детали
РВД
Заводской номер
1SN-10-18-1650-DKL90-DKL90-270
Количество на модель
1
№
121
Название детали
Кольцо уплотнительное
Заводской номер
USIT225
Количество на модель
9
№
122
Название детали
Кольцо уплотнительное
Заводской номер
USIT234
Количество на модель
3
№
123
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Штуцер | УДГ1.01.04.002 | 1 | 1 | |||||
| Угольник поворотный | УДГ1.06.00.001 | 1 | 1 | |||||
| Штуцер | УДГ1.01.04.001 | 1 | 1 | |||||
| Угольник | 2551.10.11.001 | 1 | 1 | |||||
| 1 | Угольник поворотный | 342В.10.00.080 | 4 | 4 | 1 | |||
| 3 | Кронштейн | 2241.10.01.000 | 1 | 1 | 3 | |||
| 7 | Трубопровод | 2243В.10.03.000 | 2 | 2 | 7 | |||
| 10 | Трубопровод | 2243В.10.06.000 | 1 | 1 | 10 | |||
| 11 | Трубопровод | 2243В.10.07.000 | 1 | 1 | 11 | |||
| 12 | Угольник поворотный | 2551.10.11.000 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 2661.10.01.000-Б | 1 | 1 | 13 | |||
| 15 | Трубопровод | 2661.10.03.000-Б | 1 | 1 | 15 | |||
| 16 | Тяга | 2661.10.04.000 | 2 | 2 | 16 | |||
| 16 | Тяга | 2661.10.05.000 | 2 | 2 | 16 | |||
| 18 | Тяга | 2661.10.06.000 | 1 | 1 | 18 | |||
| 18 | Тяга | 2661.10.08.000 | 1 | 1 | 18 | |||
| 19 | Коромысло | 2661.10.07.000 | 1 | 1 | 19 | |||
| 25 | Клапан обратный | УГА1.07.01.000 | 2 | 2 | 25 | |||
| 26 | Фильтр | УГА1.08.01.000 | 1 | 1 | 26 | |||
| 27 | Блок разгрузочный | УГА2.01.01.000 | 1 | 1 | 27 | |||
| 28 | Кран тормозной | УГА2.05.01.000 | 1 | 1 | 28 | |||
| 31 | Соединение | УДГ1.03.01.020 | 2 | 2 | 31 | |||
| 33 | Переходник | 342В.10.00.012 | 1 | 1 | 33 | |||
| 35 | Штуцер | 451.75.00.017 | 1 | 1 | 35 | |||
| 36 | Зажимной болт | 2551.10.00.001 | 1 | 1 | 36 | |||
| 37 | Тройник | 2661.10.00.002 | 2 | 2 | 37 | |||
| 43 | Колодка | 2661.10.00.015 | 1 | 1 | 43 | |||
| 46 | Переходник | ТО-28А.40.00.006 | 1 | 1 | 46 | |||
| 47 | Переходник | ТО-28А.40.00.054 | 2 | 2 | 47 | |||
| 48 | Орех | ТО-28А.40.00.056 | 3 | 3 | 48 | |||
| 49 | Штуцер | УДГ1.01.01.001 | 1 | 1 | 49 | |||
| 50 | Штуцер | УДГ1.01.01.004 | 14 | 14 | 50 | |||
| 51 | Штуцер | УДГ1.01.01.008 | 1 | 1 | 51 | |||
| 56 | Штуцер | УДГ1.01.03.001 | 1 | 1 | 56 | |||
| 58 | Штуцер | УДГ1.01.06.001 | 3 | 3 | 58 | |||
| 60 | Штуцер | УДГ1.01.17.001 | 3 | 3 | 60 | |||
| 61 | Штуцер | УДГ1.01.17.002 | 2 | 2 | 61 | |||
| 63 | Зажимной болт | УДГ1.05.00.001 | 4 | 4 | 63 | |||
| 64 | Заглушка | УДГ1.09.06.001 | 2 | 2 | 64 | |||
| 65 | Штуцер | УДГ1.11.00.013 | 1 | 1 | 65 | |||
| 69 | Болт | M8-6gx16.88.35.0115 | 8 | 8 | 69 | |||
| 71 | Болт | M10-6gx25.88.35.0115 | 4 | 4 | 71 | |||
| 72 | Болт | M10-6gx40.88.35.0115 | 2 | 2 | 72 | |||
| 77 | Шайба | 8.65Г.0115 | 8 | 8 | 77 | |||
| 78 | Шайба | 10.65Г.0115 | 6 | 6 | 78 | |||
| 79 | Шайба | С.12.02.Ст3.0115 | 1 | 1 | 79 | |||
| 80 | Шплинт | 3,2x25.019 | 5 | 5 | 80 | |||
| 81 | КОЛЬЦО | 009-013-25-2-2 | 2 | 2 | 81 | |||
| 82 | КОЛЬЦО | 013-017-25-2-2 | 16 | 16 | 82 | |||
| 83 | Кольцо- - | 019-023-25-2-2 | 1 | 1 | 83 | |||
| 84 | Кольцо | 024-029-30-2-2 | 1 | 1 | 84 | |||
| 85 | Контргайка | М14х1,5 | 3 | 3 | 85 | |||
| 86 | Контргайка | M18x1,5 | 2 | 2 | 86 | |||
| 87 | Вот | 6-12d11х36.45.Ц15.хр | 5 | 5 | 87 | |||
| 88 | Вот | 6-12d11х45.45.Ц15.хр | 1 | 1 | 88 | |||
| 90 | прокладка | 10 М3 | 4 | 4 | 90 | |||
| 91 | прокладка | 12 М3 | 8 | 8 | 91 | |||
| 94 | Рукав | 20x29-1,6 | 1 | 1 | 94 | |||
| 95 | Блок питания | HC-SE2-V0150RXG02 | 1 | 1 | 95 | |||
| 96 | Блок питания | HC-SE2-V05 30RXG02 | 1 | 1 | 96 | |||
| 97 | Выключатель света стоп гидравлический | ВК 12Б-02 | 2 | 2 | 97 | |||
| 98 | Датчик давления | МО 15200/40 Bar (NC) | 1 | 1 | 98 | |||
| 99 | Датчик давления | МО 15290/55 Bar (NC) | 1 | 1 | 99 | |||
| 100 | Датчик давления | 1602.3829 | 2 | 2 | 100 | |||
| 101 | Зажим TORRO | 20-32/9-C7W2 | 2 | 2 | 101 | |||
| 102 | Клапан контроля давления | 620.01.010.51 | 2 | 2 | 102 | |||
| 105 | Пневмогидроаккумулятор | SBO200-1E1/112U-200AK50 | 3 | 3 | 105 | |||
| 105 | Пневмогидроаккумулятор | SBLA1.1.LO.R1.A | 3 | 3 | 105 | |||
| 107 | РВД | lSN-6-22,5-550-DKL 90-DKL90-180 | 1 | 1 | 107 | |||
| 108 | РВД | 1SN-6-22,5-700-DKL-DKL90 | 1 | 1 | 108 | |||
| 109 | РВД | 1SN-6-22,5-850-DKL-DKL90 | 1 | 1 | 109 | |||
| 110 | РВД | 1SN-6-22,5-1300-DKL-DKL90 | 1 | 1 | 110 | |||
| 111 | РВД | lSN-6-22,5-1050-DKL90-DKL90-270 | 1 | 1 | 111 | |||
| 112 | РВД | 1SN-10-18-300-DKL-DKL90 | 3 | 3 | 112 | |||
| 113 | РВД | 1SN-10-18-450-DKL-DKL90 | 1 | 1 | 113 | |||
| 114 | РВД | 1SN-10-18-550-DKL-DKL90 | 2 | 2 | 114 | |||
| 115 | РВД | 1SN-10-18-550-DKL90-DKL90-180 | 1 | 1 | 115 | |||
| 116 | РВД | 1SN-10-18-850-DKL90-DKL90-180 | 1 | 1 | 116 | |||
| 117 | РВД | 1SN-10-18-750-DKL90-DKL90 | 1 | 1 | 117 | |||
| 118 | РВД | 1SN-10-18-1100-DKL90-DKL90-180 | 1 | 1 | 118 | |||
| 119 | РВД | 1SN-10-18-1150-DKL-DKL90 | 1 | 1 | 119 | |||
| 120 | РВД | 1SN-10-18-1300-DKL-DKL90 | 2 | 2 | 120 | |||
| 121 | РВД | 1SN-10-18-1650-DKL90-DKL90-270 | 1 | 1 | 121 | |||
| 122 | Кольцо уплотнительное | USIT225 | 9 | 9 | 122 | |||
| 123 | Кольцо уплотнительное | USIT234 | 3 | 3 | 123 |
