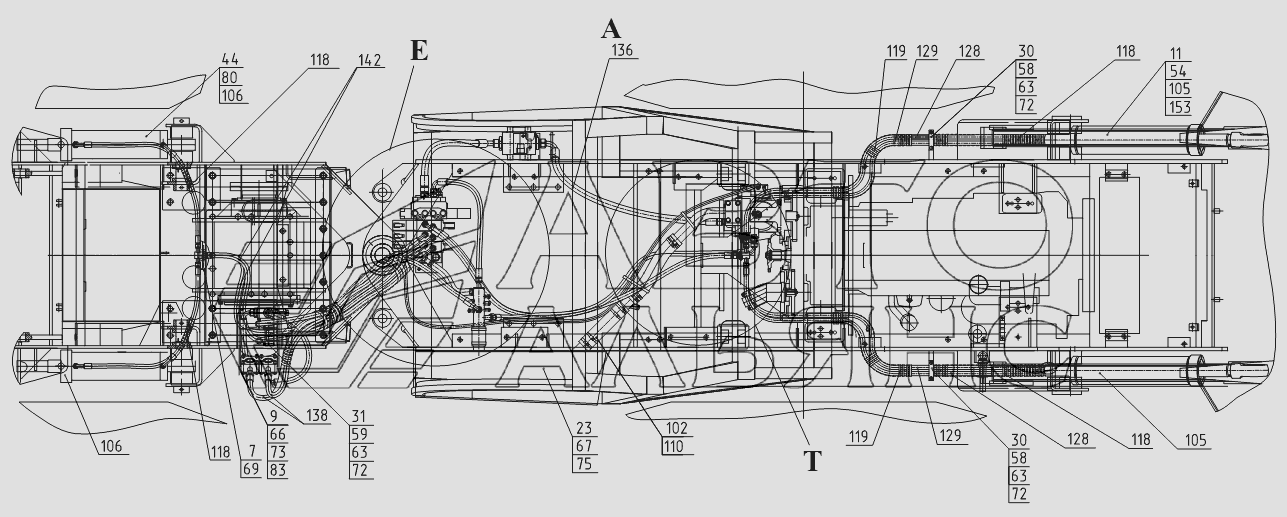

В. Гидросистема рабочего оборудования
100%
Название детали
Фильтроэлемент
Заводской номер
V3.0833-06
Количество на модель
1
№
Название детали
Угольник
Заводской номер
208А.44.00.030
Количество на модель
1
№
1
Название детали
Фланец всасывающий
Заводской номер
2243.06.00.020
Количество на модель
1
№
6
Название детали
Тройник
Заводской номер
2243.06.00.030
Количество на модель
4
№
7
Название детали
Фланец
Заводской номер
2243.06.00.055
Количество на модель
2
№
9
Название детали
Угольник поворотный
Заводской номер
2243.06.00.070
Количество на модель
4
№
11
Название детали
Коллектор
Заводской номер
2243В.06.00.010
Количество на модель
1
№
14
Название детали
Фланец напорный
Заводской номер
2661.06.00.030
Количество на модель
1
№
18
Название детали
Переходник
Заводской номер
2661.06.00.060
Количество на модель
1
№
20
Название детали
Гидробак
Заводской номер
2661.06.01.000-Б
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
208А.44.00.001
Количество на модель
1
№
25
Название детали
Кронштейн
Заводской номер
2243В.06.00.001
Количество на модель
1
№
29
Название детали
Тарелка
Заводской номер
2243В.06.00.002
Количество на модель
4
№
30
Название детали
Тарелка
Заводской номер
2243В.06.00.003
Количество на модель
2
№
31
Название детали
Штуцер
Заводской номер
2661.06.00.002
Количество на модель
3
№
32
Название детали
Штуцер
Заводской номер
2661.06.00.004
Количество на модель
1
№
33
Название детали
Штуцер
Заводской номер
2661.06.00.005
Количество на модель
2
№
34
Название детали
Штуцер
Заводской номер
2661.06.00.006
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
2661.06.00.008
Количество на модель
4
№
37
Название детали
Болт
Заводской номер
2661.06.00.009
Количество на модель
4
№
38
Название детали
Заглушка
Заводской номер
2661.06.00.011
Количество на модель
2
№
40
Название детали
Штуцер
Заводской номер
УДГ1.01.01.015
Количество на модель
4
№
44
Название детали
Штуцер
Заводской номер
УДГ1.01.01.023
Количество на модель
1
№
46
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
1
№
48
Название детали
Штуцер
Заводской номер
УДГ1.01.17.009
Количество на модель
4
№
50
Название детали
Штуцер
Заводской номер
УДГ1.01.17.018
Количество на модель
1
№
52
Название детали
Штуцер
Заводской номер
УДГ1.01.17.029
Количество на модель
2
№
53
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.005
Количество на модель
4
№
54
Название детали
Колодка
Заводской номер
УДГ1.17.05.001
Количество на модель
2
№
58
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.05.003
Количество на модель
1
№
59
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
7
№
61
Название детали
Болт
Заводской номер
M8-6gx65.88.35.0115
Количество на модель
2
№
62
Название детали
Болт
Заводской номер
M10-6gx35.88.35.0115
Количество на модель
6
№
63
Название детали
Болт
Заводской номер
M12-6gx20.88.35.0115
Количество на модель
2
№
65
Название детали
Болт
Заводской номер
M12-6gx55.88.35.0115
Количество на модель
8
№
66
Название детали
Болт
Заводской номер
M16-6gx25.88.35.0115
Количество на модель
2
№
67
Название детали
Контргайка
Заводской номер
М22
Количество на модель
4
№
69
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
9
№
71
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
10
№
72
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
14
№
73
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
2
№
75
Название детали
КОЛЬЦО
Заводской номер
015-019-25-2-2
Количество на модель
1
№
79
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
4
№
80
Название детали
Кольцо ГОСТ 9833
Заводской номер
034-040-36-2-2
Количество на модель
1
№
82
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2
Количество на модель
2
№
83
Название детали
КОЛЬЦО
Заводской номер
057-063-36-2-2
Количество на модель
1
№
85
Название детали
КОЛЬЦО
Заводской номер
В75
Количество на модель
8
№
86
Название детали
прокладка
Заводской номер
12 М3
Количество на модель
2
№
88
Название детали
Рукав
Заводской номер
20x29-1,6
Количество на модель
1
№
98
Название детали
Рукав
Заводской номер
48x62-1,47
Количество на модель
1
№
101
Название детали
Подшипник
Заводской номер
ШС50
Количество на модель
4
№
104
Название детали
Гидроцилиндр
Заводской номер
ЦГ-100.50х400.11-03
Количество на модель
2
№
105
Название детали
Гидроцилиндр
Заводской номер
ЦТ-И 0.56x280.11
Количество на модель
2
№
106
Название детали
Зажим
Заводской номер
TORRO 20-32/9-C7W2
Количество на модель
2
№
109
Название детали
Зажим
Заводской номер
TORRO 50-70/9-C7W2
Количество на модель
12
№
110
Название детали
Кабельная стяжка
Заводской номер
TKUV 30/8
Количество на модель
4
№
113
Название детали
Клапан контроля давления
Заводской номер
620.01.204.51
Количество на модель
1
№
116
Название детали
Клапан контроля давления
Заводской номер
620.01.404.01
Количество на модель
1
№
117
Название детали
Лента спиральная защитная
Заводской номер
SSK30
Количество на модель
4
№
118
Название детали
Лента спиральная защитная
Заводской номер
SSK50
Количество на модель
1
№
120
Название детали
Гидрораспределитель
Заводской номер
11038189 PVG32
Количество на модель
1
№
121
Название детали
РВД
Заводской номер
2SN-6-40-2100-DKT90-DKT90-90
Количество на модель
1
№
124
Название детали
РВД
Заводской номер
2SN-10-33-750-DKL-DKL90
Количество на модель
2
№
125
Название детали
РВД
Заводской номер
2SN-10-33-1050-DKL-DKL90
Количество на модель
2
№
126
Название детали
РВД
Заводской номер
2SN-10-33-2100-DKL-DKL
Количество на модель
2
№
128
Название детали
РВД
Заводской номер
2SN-10-33-2550-DKL-DKL
Количество на модель
2
№
129
Название детали
РВД
Заводской номер
2SN-13-27,5-500-DKL90-DKL90-270
Количество на модель
1
№
131
Название детали
РВД
Заводской номер
2SN-13-27,5-550-DKL-DKL90
Количество на модель
1
№
132
Название детали
РВД
Заводской номер
2SN-13-27,5-650-DKL90-DKL90-90
Количество на модель
1
№
133
Название детали
РВД
Заводской номер
4SP-20-35-650-DKL90-DKL45-45
Количество на модель
1
№
135
Название детали
РВД
Заводской номер
4SP-20-35-1000-DKL-DKL90
Количество на модель
1
№
136
Название детали
РВД
Заводской номер
NCB1-13-36-1400-DKL-DKL90
Количество на модель
3
№
138
Название детали
РВД
Заводской номер
NCB1-13-36-1550-DKL-DKL90
Количество на модель
1
№
139
Название детали
РВД
Заводской номер
NCB1-13-36-1750-DKL-DKL90
Количество на модель
2
№
140
Название детали
РВД
Заводской номер
NCB1-13-36-2200-DKL-DKL90
Количество на модель
2
№
142
Название детали
Фильтр
Заводской номер
HD 619-256
Количество на модель
1
№
146
Название детали
Клапан
Заводской номер
ОЕ.15.31.21-3А-05
Количество на модель
1
№
148
Название детали
Электромагнит
Заводской номер
OD.02.17-01-30-OC
Количество на модель
1
№
149
Название детали
Кольцо уплотнительное
Заводской номер
USIT227
Количество на модель
2
№
150
Название детали
Кольцо уплотнительное
Заводской номер
USIT234
Количество на модель
7
№
151
Название детали
Кольцо уплотнительное
Заводской номер
USIT236
Количество на модель
1
№
152
Название детали
Кольцо уплотнительное
Заводской номер
USIT240
Количество на модель
13
№
153
Название детали
Кольцо уплотнительное
Заводской номер
USIT244
Количество на модель
2
№
154
Название детали
Кольцо уплотнительное
Заводской номер
USIT248
Количество на модель
2
№
155
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Фильтроэлемент | V3.0833-06 | 1 | 1 | |||||
| 1 | Угольник | 208А.44.00.030 | 1 | 1 | 1 | |||
| 6 | Фланец всасывающий | 2243.06.00.020 | 1 | 1 | 6 | |||
| 7 | Тройник | 2243.06.00.030 | 4 | 4 | 7 | |||
| 9 | Фланец | 2243.06.00.055 | 2 | 2 | 9 | |||
| 11 | Угольник поворотный | 2243.06.00.070 | 4 | 4 | 11 | |||
| 14 | Коллектор | 2243В.06.00.010 | 1 | 1 | 14 | |||
| 18 | Фланец напорный | 2661.06.00.030 | 1 | 1 | 18 | |||
| 20 | Переходник | 2661.06.00.060 | 1 | 1 | 20 | |||
| 23 | Гидробак | 2661.06.01.000-Б | 1 | 1 | 23 | |||
| 25 | Болт | 208А.44.00.001 | 1 | 1 | 25 | |||
| 29 | Кронштейн | 2243В.06.00.001 | 1 | 1 | 29 | |||
| 30 | Тарелка | 2243В.06.00.002 | 4 | 4 | 30 | |||
| 31 | Тарелка | 2243В.06.00.003 | 2 | 2 | 31 | |||
| 32 | Штуцер | 2661.06.00.002 | 3 | 3 | 32 | |||
| 33 | Штуцер | 2661.06.00.004 | 1 | 1 | 33 | |||
| 34 | Штуцер | 2661.06.00.005 | 2 | 2 | 34 | |||
| 35 | Штуцер | 2661.06.00.006 | 1 | 1 | 35 | |||
| 37 | Болт | 2661.06.00.008 | 4 | 4 | 37 | |||
| 38 | Болт | 2661.06.00.009 | 4 | 4 | 38 | |||
| 40 | Заглушка | 2661.06.00.011 | 2 | 2 | 40 | |||
| 44 | Штуцер | УДГ1.01.01.015 | 4 | 4 | 44 | |||
| 46 | Штуцер | УДГ1.01.01.023 | 1 | 1 | 46 | |||
| 48 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 48 | |||
| 50 | Штуцер | УДГ1.01.17.009 | 4 | 4 | 50 | |||
| 52 | Штуцер | УДГ1.01.17.018 | 1 | 1 | 52 | |||
| 53 | Штуцер | УДГ1.01.17.029 | 2 | 2 | 53 | |||
| 54 | Зажимной болт | УДГ1.05.00.005 | 4 | 4 | 54 | |||
| 58 | Колодка | УДГ1.17.05.001 | 2 | 2 | 58 | |||
| 59 | Колодка верхняя | УДГ1.17.05.003 | 1 | 1 | 59 | |||
| 61 | Болт | M8-6gx20.88.35.0115 | 7 | 7 | 61 | |||
| 62 | Болт | M8-6gx65.88.35.0115 | 2 | 2 | 62 | |||
| 63 | Болт | M10-6gx35.88.35.0115 | 6 | 6 | 63 | |||
| 65 | Болт | M12-6gx20.88.35.0115 | 2 | 2 | 65 | |||
| 66 | Болт | M12-6gx55.88.35.0115 | 8 | 8 | 66 | |||
| 67 | Болт | M16-6gx25.88.35.0115 | 2 | 2 | 67 | |||
| 69 | Контргайка | М22 | 4 | 4 | 69 | |||
| 71 | Шайба | 8.65Г.0115 | 9 | 9 | 71 | |||
| 72 | Шайба | 10.65Г.0115 | 10 | 10 | 72 | |||
| 73 | Шайба | 12.65Г.0115 | 14 | 14 | 73 | |||
| 75 | Шайба | 16.65Г.0115 | 2 | 2 | 75 | |||
| 79 | КОЛЬЦО | 015-019-25-2-2 | 1 | 1 | 79 | |||
| 80 | Кольцо | 024-029-30-2-2 | 4 | 4 | 80 | |||
| 82 | Кольцо ГОСТ 9833 | 034-040-36-2-2 | 1 | 1 | 82 | |||
| 83 | КОЛЬЦО | 039-045-36-2-2 | 2 | 2 | 83 | |||
| 85 | КОЛЬЦО | 057-063-36-2-2 | 1 | 1 | 85 | |||
| 86 | КОЛЬЦО | В75 | 8 | 8 | 86 | |||
| 88 | прокладка | 12 М3 | 2 | 2 | 88 | |||
| 98 | Рукав | 20x29-1,6 | 1 | 1 | 98 | |||
| 101 | Рукав | 48x62-1,47 | 1 | 1 | 101 | |||
| 104 | Подшипник | ШС50 | 4 | 4 | 104 | |||
| 105 | Гидроцилиндр | ЦГ-100.50х400.11-03 | 2 | 2 | 105 | |||
| 106 | Гидроцилиндр | ЦТ-И 0.56x280.11 | 2 | 2 | 106 | |||
| 109 | Зажим | TORRO 20-32/9-C7W2 | 2 | 2 | 109 | |||
| 110 | Зажим | TORRO 50-70/9-C7W2 | 12 | 12 | 110 | |||
| 113 | Кабельная стяжка | TKUV 30/8 | 4 | 4 | 113 | |||
| 116 | Клапан контроля давления | 620.01.204.51 | 1 | 1 | 116 | |||
| 117 | Клапан контроля давления | 620.01.404.01 | 1 | 1 | 117 | |||
| 118 | Лента спиральная защитная | SSK30 | 4 | 4 | 118 | |||
| 120 | Лента спиральная защитная | SSK50 | 1 | 1 | 120 | |||
| 121 | Гидрораспределитель | 11038189 PVG32 | 1 | 1 | 121 | |||
| 124 | РВД | 2SN-6-40-2100-DKT90-DKT90-90 | 1 | 1 | 124 | |||
| 125 | РВД | 2SN-10-33-750-DKL-DKL90 | 2 | 2 | 125 | |||
| 126 | РВД | 2SN-10-33-1050-DKL-DKL90 | 2 | 2 | 126 | |||
| 128 | РВД | 2SN-10-33-2100-DKL-DKL | 2 | 2 | 128 | |||
| 129 | РВД | 2SN-10-33-2550-DKL-DKL | 2 | 2 | 129 | |||
| 131 | РВД | 2SN-13-27,5-500-DKL90-DKL90-270 | 1 | 1 | 131 | |||
| 132 | РВД | 2SN-13-27,5-550-DKL-DKL90 | 1 | 1 | 132 | |||
| 133 | РВД | 2SN-13-27,5-650-DKL90-DKL90-90 | 1 | 1 | 133 | |||
| 135 | РВД | 4SP-20-35-650-DKL90-DKL45-45 | 1 | 1 | 135 | |||
| 136 | РВД | 4SP-20-35-1000-DKL-DKL90 | 1 | 1 | 136 | |||
| 138 | РВД | NCB1-13-36-1400-DKL-DKL90 | 3 | 3 | 138 | |||
| 139 | РВД | NCB1-13-36-1550-DKL-DKL90 | 1 | 1 | 139 | |||
| 140 | РВД | NCB1-13-36-1750-DKL-DKL90 | 2 | 2 | 140 | |||
| 142 | РВД | NCB1-13-36-2200-DKL-DKL90 | 2 | 2 | 142 | |||
| 146 | Фильтр | HD 619-256 | 1 | 1 | 146 | |||
| 148 | Клапан | ОЕ.15.31.21-3А-05 | 1 | 1 | 148 | |||
| 149 | Электромагнит | OD.02.17-01-30-OC | 1 | 1 | 149 | |||
| 150 | Кольцо уплотнительное | USIT227 | 2 | 2 | 150 | |||
| 151 | Кольцо уплотнительное | USIT234 | 7 | 7 | 151 | |||
| 152 | Кольцо уплотнительное | USIT236 | 1 | 1 | 152 | |||
| 153 | Кольцо уплотнительное | USIT240 | 13 | 13 | 153 | |||
| 154 | Кольцо уплотнительное | USIT244 | 2 | 2 | 154 | |||
| 155 | Кольцо уплотнительное | USIT248 | 2 | 2 | 155 |
