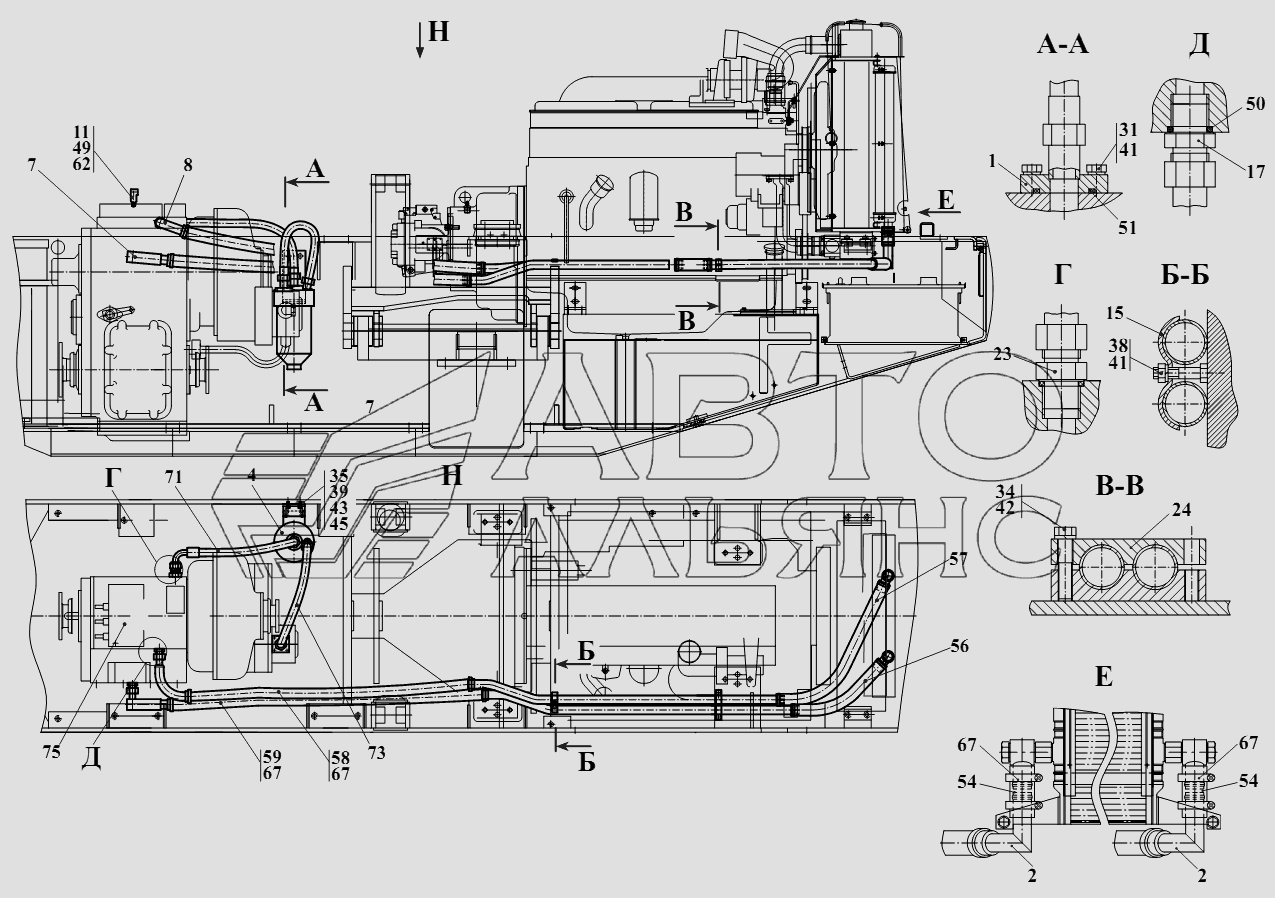

- Б Гидросистема ГМП
100%
Название детали
Переходник
Заводской номер
451.38.02.110
Количество на модель
1
№
1
Название детали
Угольник
Заводской номер
2241.07.00.200
Количество на модель
2
№
2
Название детали
Фильтр магистральный
Заводской номер
2661.07.00.100
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
ТО-18А.07.00.170
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
ТО-28.07.03.040
Количество на модель
1
№
8
Название детали
Угольник
Заводской номер
2661.07.00.002
Количество на модель
1
№
11
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
1
№
15
Название детали
Штуцер
Заводской номер
ТО-18.08.00.012
Количество на модель
2
№
17
Название детали
Труба
Заводской номер
ТО-18Д.07..00.022-Б
Количество на модель
2
№
19
Название детали
Труба
Заводской номер
ТО-18Д.07..00.022-01-Б
Количество на модель
2
№
20
Название детали
Штуцер
Заводской номер
УДГ1-01.01.011
Количество на модель
1
№
23
Название детали
Колодка
Заводской номер
УДГ1 17.05.007
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
M8-6gx30.88.35.0115
Количество на модель
4
№
31
Название детали
Болт
Заводской номер
M10-6gx45.88.35.0115
Количество на модель
2
№
34
Название детали
Болт
Заводской номер
M12-6gx35.88.35.0115
Количество на модель
2
№
35
Название детали
Орех
Заводской номер
М8-6Н.8.35.0115
Количество на модель
1
№
38
Название детали
Орех
Заводской номер
М12-6Н.8.35.0115
Количество на модель
2
№
39
Название детали
Шайба
Заводской номер
8 65Г0115
Количество на модель
5
№
41
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
42
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
2
№
43
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
2
№
45
Название детали
О- Кольцо
Заводской номер
6.5х2.5ГРМ80
Количество на модель
1
№
49
Название детали
О- Кольцо
Заводской номер
22.5х3ГРМ80
Количество на модель
3
№
50
Название детали
О- Кольцо
Заводской номер
39x3NBR70
Количество на модель
1
№
51
Название детали
Рукав
Заводской номер
32x43-1,6
Количество на модель
2
№
54
Название детали
Датчик давления
Заводской номер
МО 17070/13F
Количество на модель
1
№
62
Название детали
Зажим TORRO
Заводской номер
32-50/9-C7W2
Количество на модель
12
№
67
Название детали
Рукав
Заводской номер
2SN-20-21,5-650-DKL-DKL90
Количество на модель
1
№
71
Название детали
Рукав
Заводской номер
2SN-20-21,5-850-DKL-DKL
Количество на модель
1
№
73
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник | 451.38.02.110 | 1 | 1 | 1 | |||
| 2 | Угольник | 2241.07.00.200 | 2 | 2 | 2 | |||
| 4 | Фильтр магистральный | 2661.07.00.100 | 1 | 1 | 4 | |||
| 7 | Трубопровод | ТО-18А.07.00.170 | 1 | 1 | 7 | |||
| 8 | Трубопровод | ТО-28.07.03.040 | 1 | 1 | 8 | |||
| 11 | Угольник | 2661.07.00.002 | 1 | 1 | 11 | |||
| 15 | Скоба | ТО-18.06.00.025 | 1 | 1 | 15 | |||
| 17 | Штуцер | ТО-18.08.00.012 | 2 | 2 | 17 | |||
| 19 | Труба | ТО-18Д.07..00.022-Б | 2 | 2 | 19 | |||
| 20 | Труба | ТО-18Д.07..00.022-01-Б | 2 | 2 | 20 | |||
| 23 | Штуцер | УДГ1-01.01.011 | 1 | 1 | 23 | |||
| 24 | Колодка | УДГ1 17.05.007 | 1 | 1 | 24 | |||
| 31 | Болт | M8-6gx30.88.35.0115 | 4 | 4 | 31 | |||
| 34 | Болт | M10-6gx45.88.35.0115 | 2 | 2 | 34 | |||
| 35 | Болт | M12-6gx35.88.35.0115 | 2 | 2 | 35 | |||
| 38 | Орех | М8-6Н.8.35.0115 | 1 | 1 | 38 | |||
| 39 | Орех | М12-6Н.8.35.0115 | 2 | 2 | 39 | |||
| 41 | Шайба | 8 65Г0115 | 5 | 5 | 41 | |||
| 42 | Шайба | 10.65Г.0115 | 2 | 2 | 42 | |||
| 43 | Шайба | 12.65Г.0115 | 2 | 2 | 43 | |||
| 45 | Шайба | С.12.02.Ст3.0115 | 2 | 2 | 45 | |||
| 49 | О- Кольцо | 6.5х2.5ГРМ80 | 1 | 1 | 49 | |||
| 50 | О- Кольцо | 22.5х3ГРМ80 | 3 | 3 | 50 | |||
| 51 | О- Кольцо | 39x3NBR70 | 1 | 1 | 51 | |||
| 54 | Рукав | 32x43-1,6 | 2 | 2 | 54 | |||
| 62 | Датчик давления | МО 17070/13F | 1 | 1 | 62 | |||
| 67 | Зажим TORRO | 32-50/9-C7W2 | 12 | 12 | 67 | |||
| 71 | Рукав | 2SN-20-21,5-650-DKL-DKL90 | 1 | 1 | 71 | |||
| 73 | Рукав | 2SN-20-21,5-850-DKL-DKL | 1 | 1 | 73 |
