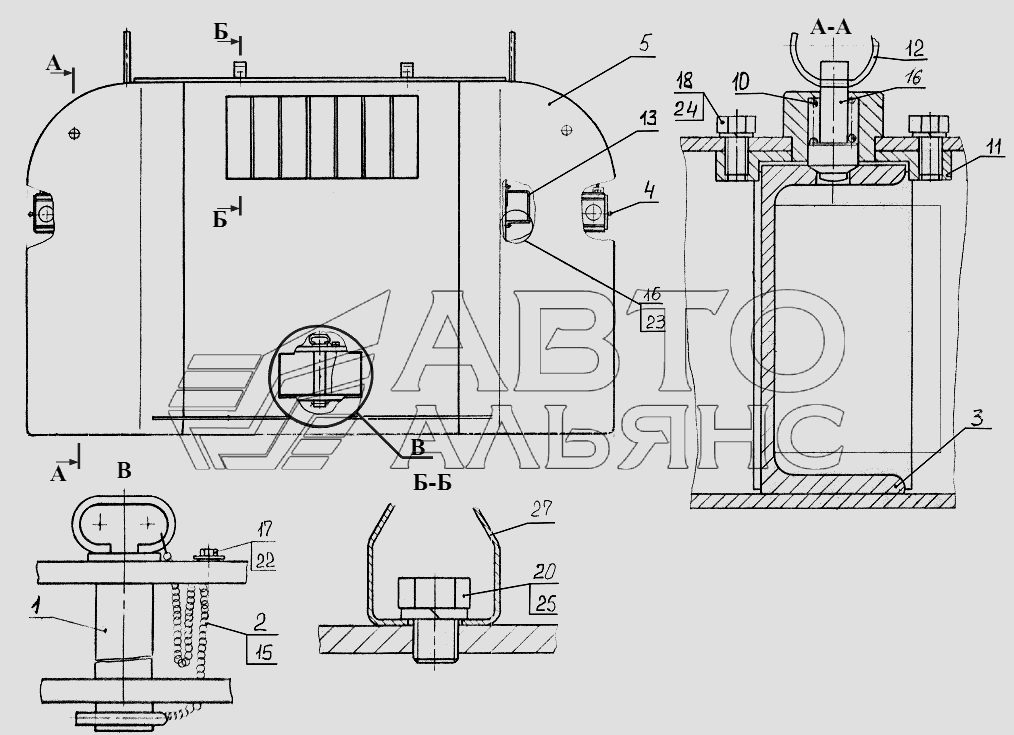

Щит трелёвочный
100%
Название детали
Палец
Заводской номер
2200.21.04.000
Количество на модель
1
№
1
Название детали
Цепочка
Заводской номер
2200.21.04.100
Количество на модель
1
№
2
Название детали
Щит
Заводской номер
2241.21.00.100
Количество на модель
1
№
3
Название детали
Щит
Заводской номер
2241.21.00.100-01
Количество на модель
1
№
4
Название детали
Щит
Заводской номер
2241.21.01.000
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
2241.21.00.002
Количество на модель
2
№
10
Название детали
Направляющая
Заводской номер
2241.21.00.003
Количество на модель
2
№
11
Название детали
КОЛЬЦО
Заводской номер
2241.21.00.004
Количество на модель
2
№
12
Название детали
Кожух
Заводской номер
2241.21.00.005
Количество на модель
2
№
13
Название детали
Фиксатор
Заводской номер
2661.01.00.003
Количество на модель
2
№
14
Название детали
Шплинт
Заводской номер
ТО-18Б.01.00.003
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
M6-6gx12.88.35.0115
Количество на модель
8
№
16
Название детали
Болт
Заводской номер
M6-6gx30.88.35.0115
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
8
№
18
Название детали
Болт
Заводской номер
M16-6gx25.88.35.0115
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
8
№
23
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
24
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Палец | 2200.21.04.000 | 1 | 1 | 1 | |||
| 2 | Цепочка | 2200.21.04.100 | 1 | 1 | 2 | |||
| 3 | Щит | 2241.21.00.100 | 1 | 1 | 3 | |||
| 4 | Щит | 2241.21.00.100-01 | 1 | 1 | 4 | |||
| 5 | Щит | 2241.21.01.000 | 1 | 1 | 5 | |||
| 10 | Пружина | 2241.21.00.002 | 2 | 2 | 10 | |||
| 11 | Направляющая | 2241.21.00.003 | 2 | 2 | 11 | |||
| 12 | КОЛЬЦО | 2241.21.00.004 | 2 | 2 | 12 | |||
| 13 | Кожух | 2241.21.00.005 | 2 | 2 | 13 | |||
| 14 | Фиксатор | 2661.01.00.003 | 2 | 2 | 14 | |||
| 15 | Шплинт | ТО-18Б.01.00.003 | 1 | 1 | 15 | |||
| 16 | Болт | M6-6gx12.88.35.0115 | 8 | 8 | 16 | |||
| 17 | Болт | M6-6gx30.88.35.0115 | 1 | 1 | 17 | |||
| 18 | Болт | M8-6gx20.88.35.0115 | 8 | 8 | 18 | |||
| 20 | Болт | M16-6gx25.88.35.0115 | 2 | 2 | 20 | |||
| 22 | Шайба | С.6.02.Ст3.0115 | 1 | 1 | 22 | |||
| 23 | Шайба | 6.65Г.0115 | 8 | 8 | 23 | |||
| 24 | Шайба | 8.65Г.0115 | 8 | 8 | 24 | |||
| 25 | Шайба | 16.65Г.0115 | 2 | 2 | 25 |
