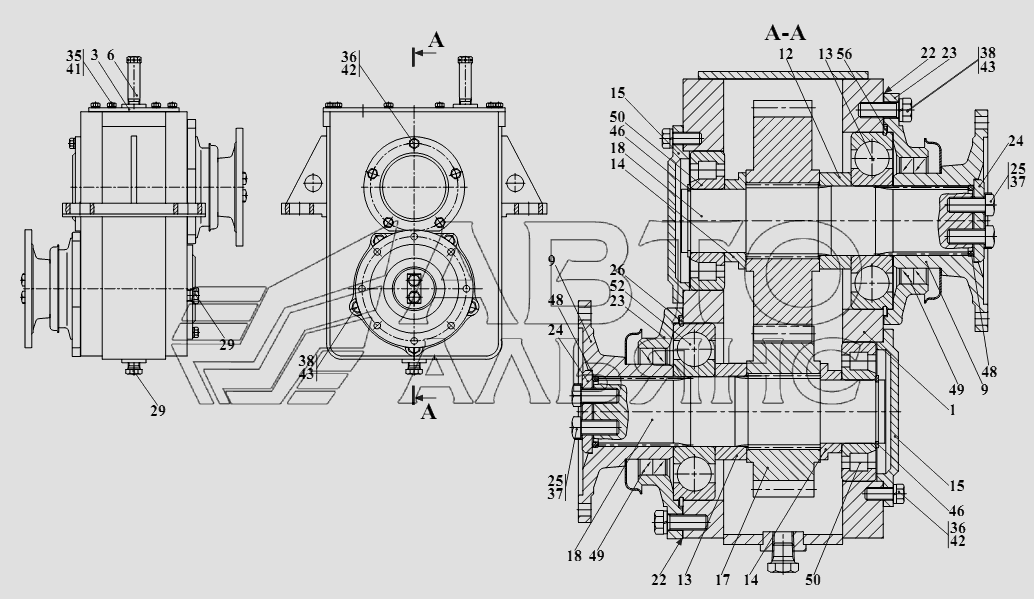

Редуктор
100%
Название детали
корпус
Заводской номер
2551.04.01.100
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
2551.04.01.300
Количество на модель
1
№
3
Название детали
Сапун
Заводской номер
ВГ-1202А 11.10.300
Количество на модель
1
№
6
Название детали
Фланец
Заводской номер
У35615-01.290
Количество на модель
2
№
9
Название детали
Шестерня
Заводской номер
2661.04.01.001
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
2661.04.01.002
Количество на модель
2
№
13
Название детали
Втулка
Заводской номер
2661.04.01.003
Количество на модель
2
№
14
Название детали
Крышка
Заводской номер
2661.04.01.004
Количество на модель
2
№
15
Название детали
Шестерня
Заводской номер
2661.04.01.006
Количество на модель
1
№
17
Название детали
ВАЛ
Заводской номер
2661.04.01.007
Количество на модель
2
№
18
Название детали
прокладка
Заводской номер
У35615-01.356
Количество на модель
2
№
22
Название детали
Крышка
Заводской номер
У35615-01.358
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
У35615-01.408
Количество на модель
2
№
24
Название детали
Стопорная пластина
Заводской номер
У35615-01.409
Количество на модель
2
№
25
Название детали
КОЛЬЦО
Заводской номер
У35615-01.505
Количество на модель
2
№
26
Название детали
Заглушка
Заводской номер
УДГ1.09.03.005
Количество на модель
2
№
29
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
12
№
35
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
10
№
36
Название детали
Болт
Заводской номер
M12-6gx30.109.40X.0115
Количество на модель
4
№
37
Название детали
Болт
Заводской номер
M12-6gx35.88.35.0115
Количество на модель
10
№
38
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
41
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
10
№
42
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
10
№
43
Название детали
Кольцо В
Заводской номер
В50
Количество на модель
2
№
46
Название детали
Кольцо ГОСТ (d=)
Заводской номер
047-055-46-2-2
Количество на модель
2
№
48
Название детали
Манжета
Заводской номер
1.1-75x100-4
Количество на модель
4
№
49
Название детали
Подшипник
Заводской номер
42310
Количество на модель
2
№
50
Название детали
Подшипник
Заводской номер
50411
Количество на модель
2
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | 2551.04.01.100 | 1 | 1 | 1 | |||
| 3 | Крышка | 2551.04.01.300 | 1 | 1 | 3 | |||
| 6 | Сапун | ВГ-1202А 11.10.300 | 1 | 1 | 6 | |||
| 9 | Фланец | У35615-01.290 | 2 | 2 | 9 | |||
| 12 | Шестерня | 2661.04.01.001 | 1 | 1 | 12 | |||
| 13 | Втулка | 2661.04.01.002 | 2 | 2 | 13 | |||
| 14 | Втулка | 2661.04.01.003 | 2 | 2 | 14 | |||
| 15 | Крышка | 2661.04.01.004 | 2 | 2 | 15 | |||
| 17 | Шестерня | 2661.04.01.006 | 1 | 1 | 17 | |||
| 18 | ВАЛ | 2661.04.01.007 | 2 | 2 | 18 | |||
| 22 | прокладка | У35615-01.356 | 2 | 2 | 22 | |||
| 23 | Крышка | У35615-01.358 | 2 | 2 | 23 | |||
| 24 | Шайба | У35615-01.408 | 2 | 2 | 24 | |||
| 25 | Стопорная пластина | У35615-01.409 | 2 | 2 | 25 | |||
| 26 | КОЛЬЦО | У35615-01.505 | 2 | 2 | 26 | |||
| 29 | Заглушка | УДГ1.09.03.005 | 2 | 2 | 29 | |||
| 35 | Болт | M8-6gx20.88.35.0115 | 12 | 12 | 35 | |||
| 36 | Болт | M10-6gx25.88.35.0115 | 10 | 10 | 36 | |||
| 37 | Болт | M12-6gx30.109.40X.0115 | 4 | 4 | 37 | |||
| 38 | Болт | M12-6gx35.88.35.0115 | 10 | 10 | 38 | |||
| 41 | Шайба | 8.65Г.0115 | 12 | 12 | 41 | |||
| 42 | Шайба | 10.65Г.0115 | 10 | 10 | 42 | |||
| 43 | Шайба | 12.65Г.0115 | 10 | 10 | 43 | |||
| 46 | Кольцо В | В50 | 2 | 2 | 46 | |||
| 48 | Кольцо ГОСТ (d=) | 047-055-46-2-2 | 2 | 2 | 48 | |||
| 49 | Манжета | 1.1-75x100-4 | 4 | 4 | 49 | |||
| 50 | Подшипник | 42310 | 2 | 2 | 50 | |||
| 52 | Подшипник | 50411 | 2 | 2 | 52 |
