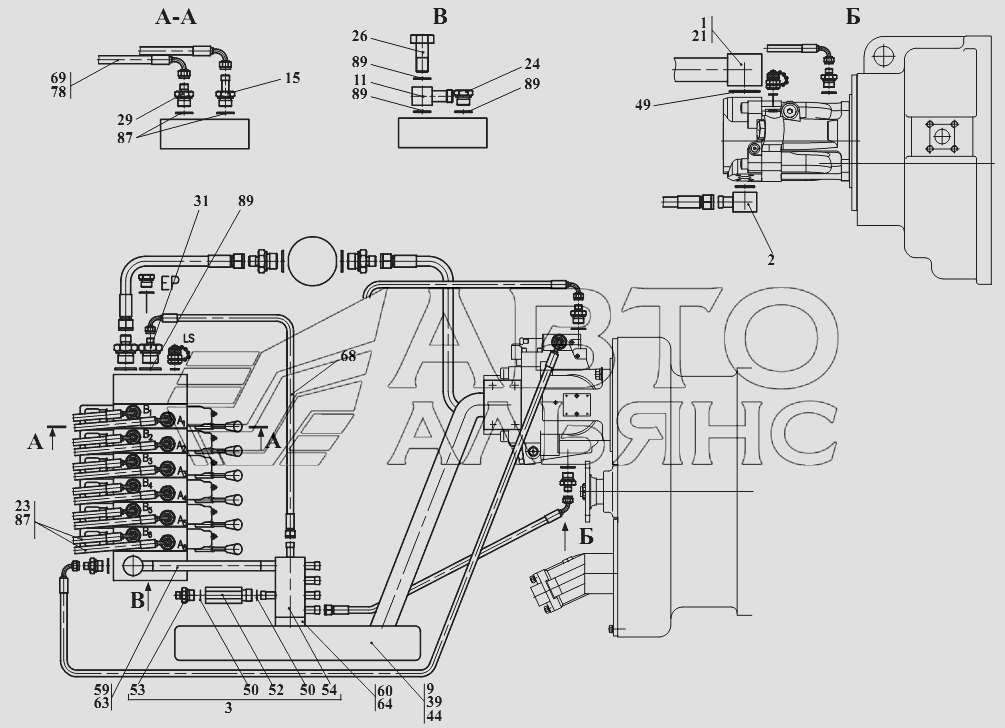

Гидросистема рабочего оборудования
100%
Название детали
Фланец всасывающий
Заводской номер
2661.06.00.020
Количество на модель
1
№
1
Название детали
Фланец напорный
Заводской номер
2661.06.00.030
Количество на модель
1
№
2
Название детали
Коллектор
Заводской номер
2661.06.00.040
Количество на модель
1
№
3
Название детали
Переходник
Заводской номер
2661.06.00.060
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
2661.06.00.070
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
2661.06.00.070-01
Количество на модель
1
№
7
Название детали
Гидробак
Заводской номер
2661.06.01.000-Б
Количество на модель
1
№
9
Название детали
Угольник
Заводской номер
208А.44.00.030
Количество на модель
1
№
11
Название детали
Тарелка
Заводской номер
2661.06.00.001
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
2661.06.00.002
Количество на модель
6
№
15
Название детали
Штуцер
Заводской номер
2661.06.00.004
Количество на модель
1
№
17
Название детали
Штуцер
Заводской номер
2661.06.00.005
Количество на модель
2
№
18
Название детали
Штуцер
Заводской номер
2661.06.00.006
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
2661.06.00.008
Количество на модель
4
№
21
Название детали
Болт
Заводской номер
2661.06.00.009
Количество на модель
4
№
22
Название детали
Переходник
Заводской номер
2661.06.00.010
Количество на модель
12
№
23
Название детали
Заглушка
Заводской номер
2661.06.00.011
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
208А.44.00.001
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
1
№
28
Название детали
Штуцер
Заводской номер
УДГ1.01.17.009
Количество на модель
6
№
29
Название детали
Штуцер
Заводской номер
УДГ1.01.17.018
Количество на модель
1
№
30
Название детали
Штуцер
Заводской номер
УДГ1.01.17.019
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
7
№
32
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
4
№
33
Название детали
Болт
Заводской номер
M12-6gx35.88.35.0115
Количество на модель
2
№
34
Название детали
Болт
Заводской номер
M16-6gx25.56.0115
Количество на модель
4
№
39
Название детали
Орех
Заводской номер
М10-6Н.5.015
Количество на модель
4
№
40
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
7
№
41
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
2
№
43
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
44
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
45
Название детали
Кольцо ГОСТ 9833
Заводской номер
034-040-36-2-2
Количество на модель
1
№
47
Название детали
КОЛЬЦО
Заводской номер
057-063-36-2-2
Количество на модель
1
№
49
Название детали
прокладка
Заводской номер
20МЗ
Количество на модель
2
№
50
Название детали
прокладка
Заводской номер
12МЗ
Количество на модель
2
№
51
Название детали
Гидроклапан обратный
Заводской номер
8КО10/3ТЗ
Количество на модель
1
№
52
Название детали
Штуцер
Заводской номер
2661.06.00.041
Количество на модель
1
№
53
Название детали
Коллектор
Заводской номер
2661.06.00.045
Количество на модель
1
№
54
Название детали
Рукав
Заводской номер
20x29-1,6
Количество на модель
1
№
59
Название детали
Рукав
Заводской номер
48x62-1,47
Количество на модель
1
№
60
Название детали
Зажим
Заводской номер
TORRO20-32/9-C7W2
Количество на модель
2
№
63
Название детали
Хомут
Заводской номер
TORRO50-70/9-C7W2
Количество на модель
12
№
64
Название детали
Фильтр SOFIMA”
Заводской номер
MHT803FD1CB7Y2X
Количество на модель
1
№
65
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8(7.6х280)
Количество на модель
4
№
66
Название детали
РВД
Заводской номер
2SN-6-40-2100-DK190-DK190
Количество на модель
1
№
67
Название детали
РВД
Заводской номер
2SN-13-27,5-650-DK1-DK190
Количество на модель
1
№
68
Название детали
РВД
Заводской номер
NCB1-13-36-1150-ГЖГ-ГЖГ90
Количество на модель
2
№
69
Название детали
РВД
Заводской номер
NCB1-13-36-1550-ГЖГ-ГЖГ90
Количество на модель
1
№
70
Название детали
РВД
Заводской номер
NCB1-13-36-3000-DK1-DKr90
Количество на модель
8
№
73
Название детали
РВД
Заводской номер
NCB1-13-36-3800-DK1-DKr90
Количество на модель
2
№
74
Название детали
РВД
Заводской номер
4SP-20-35-650-DK190-DK145-45
Количество на модель
1
№
76
Название детали
РВД
Заводской номер
4SP-20-35-1000-DKr-DK190
Количество на модель
1
№
77
Название детали
Лента спиральная защитная
Заводской номер
SSK30
Количество на модель
1
№
78
Название детали
Лента спиральная защитная
Заводской номер
SSK50
Количество на модель
2
№
79
Название детали
Клапан контроля давления
Заводской номер
620.01.204.51
Количество на модель
1
№
81
Название детали
Клапан контроля давления
Заводской номер
620.01.404.01
Количество на модель
1
№
82
Название детали
Гидрораспределитель
Заводской номер
11040725PVG32+EHPStype1
Количество на модель
1
№
84
Название детали
Кольцо уплотнительное
Заводской номер
USIT227
Количество на модель
2
№
86
Название детали
Кольцо уплотнительное
Заводской номер
USIT234
Количество на модель
24
№
87
Название детали
Кольцо уплотнительное
Заводской номер
USIT236
Количество на модель
1
№
88
Название детали
Кольцо уплотнительное
Заводской номер
USIT240
Количество на модель
5
№
89
Название детали
Кольцо уплотнительное
Заводской номер
USIT248
Количество на модель
2
№
90
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец всасывающий | 2661.06.00.020 | 1 | 1 | 1 | |||
| 2 | Фланец напорный | 2661.06.00.030 | 1 | 1 | 2 | |||
| 3 | Коллектор | 2661.06.00.040 | 1 | 1 | 3 | |||
| 4 | Переходник | 2661.06.00.060 | 1 | 1 | 4 | |||
| 6 | Кронштейн | 2661.06.00.070 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 2661.06.00.070-01 | 1 | 1 | 7 | |||
| 9 | Гидробак | 2661.06.01.000-Б | 1 | 1 | 9 | |||
| 11 | Угольник | 208А.44.00.030 | 1 | 1 | 11 | |||
| 14 | Тарелка | 2661.06.00.001 | 1 | 1 | 14 | |||
| 15 | Штуцер | 2661.06.00.002 | 6 | 6 | 15 | |||
| 17 | Штуцер | 2661.06.00.004 | 1 | 1 | 17 | |||
| 18 | Штуцер | 2661.06.00.005 | 2 | 2 | 18 | |||
| 19 | Штуцер | 2661.06.00.006 | 1 | 1 | 19 | |||
| 21 | Болт | 2661.06.00.008 | 4 | 4 | 21 | |||
| 22 | Болт | 2661.06.00.009 | 4 | 4 | 22 | |||
| 23 | Переходник | 2661.06.00.010 | 12 | 12 | 23 | |||
| 24 | Заглушка | 2661.06.00.011 | 2 | 2 | 24 | |||
| 26 | Болт | 208А.44.00.001 | 1 | 1 | 26 | |||
| 28 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 28 | |||
| 29 | Штуцер | УДГ1.01.17.009 | 6 | 6 | 29 | |||
| 30 | Штуцер | УДГ1.01.17.018 | 1 | 1 | 30 | |||
| 31 | Штуцер | УДГ1.01.17.019 | 1 | 1 | 31 | |||
| 32 | Болт | M8-6gx20.88.35.0115 | 7 | 7 | 32 | |||
| 33 | Болт | M10-6gx25.88.35.0115 | 4 | 4 | 33 | |||
| 34 | Болт | M12-6gx35.88.35.0115 | 2 | 2 | 34 | |||
| 39 | Болт | M16-6gx25.56.0115 | 4 | 4 | 39 | |||
| 40 | Орех | М10-6Н.5.015 | 4 | 4 | 40 | |||
| 41 | Шайба | 8.65Г.0115 | 7 | 7 | 41 | |||
| 43 | Шайба | 12.65Г.0115 | 2 | 2 | 43 | |||
| 44 | Шайба | 16.65Г.0115 | 4 | 4 | 44 | |||
| 45 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 45 | |||
| 47 | Кольцо ГОСТ 9833 | 034-040-36-2-2 | 1 | 1 | 47 | |||
| 49 | КОЛЬЦО | 057-063-36-2-2 | 1 | 1 | 49 | |||
| 50 | прокладка | 20МЗ | 2 | 2 | 50 | |||
| 51 | прокладка | 12МЗ | 2 | 2 | 51 | |||
| 52 | Гидроклапан обратный | 8КО10/3ТЗ | 1 | 1 | 52 | |||
| 53 | Штуцер | 2661.06.00.041 | 1 | 1 | 53 | |||
| 54 | Коллектор | 2661.06.00.045 | 1 | 1 | 54 | |||
| 59 | Рукав | 20x29-1,6 | 1 | 1 | 59 | |||
| 60 | Рукав | 48x62-1,47 | 1 | 1 | 60 | |||
| 63 | Зажим | TORRO20-32/9-C7W2 | 2 | 2 | 63 | |||
| 64 | Хомут | TORRO50-70/9-C7W2 | 12 | 12 | 64 | |||
| 65 | Фильтр SOFIMA” | MHT803FD1CB7Y2X | 1 | 1 | 65 | |||
| 66 | Кабельная стяжка | TKUV30/8(7.6х280) | 4 | 4 | 66 | |||
| 67 | РВД | 2SN-6-40-2100-DK190-DK190 | 1 | 1 | 67 | |||
| 68 | РВД | 2SN-13-27,5-650-DK1-DK190 | 1 | 1 | 68 | |||
| 69 | РВД | NCB1-13-36-1150-ГЖГ-ГЖГ90 | 2 | 2 | 69 | |||
| 70 | РВД | NCB1-13-36-1550-ГЖГ-ГЖГ90 | 1 | 1 | 70 | |||
| 73 | РВД | NCB1-13-36-3000-DK1-DKr90 | 8 | 8 | 73 | |||
| 74 | РВД | NCB1-13-36-3800-DK1-DKr90 | 2 | 2 | 74 | |||
| 76 | РВД | 4SP-20-35-650-DK190-DK145-45 | 1 | 1 | 76 | |||
| 77 | РВД | 4SP-20-35-1000-DKr-DK190 | 1 | 1 | 77 | |||
| 78 | Лента спиральная защитная | SSK30 | 1 | 1 | 78 | |||
| 79 | Лента спиральная защитная | SSK50 | 2 | 2 | 79 | |||
| 81 | Клапан контроля давления | 620.01.204.51 | 1 | 1 | 81 | |||
| 82 | Клапан контроля давления | 620.01.404.01 | 1 | 1 | 82 | |||
| 84 | Гидрораспределитель | 11040725PVG32+EHPStype1 | 1 | 1 | 84 | |||
| 86 | Кольцо уплотнительное | USIT227 | 2 | 2 | 86 | |||
| 87 | Кольцо уплотнительное | USIT234 | 24 | 24 | 87 | |||
| 88 | Кольцо уплотнительное | USIT236 | 1 | 1 | 88 | |||
| 89 | Кольцо уплотнительное | USIT240 | 5 | 5 | 89 | |||
| 90 | Кольцо уплотнительное | USIT248 | 2 | 2 | 90 |
