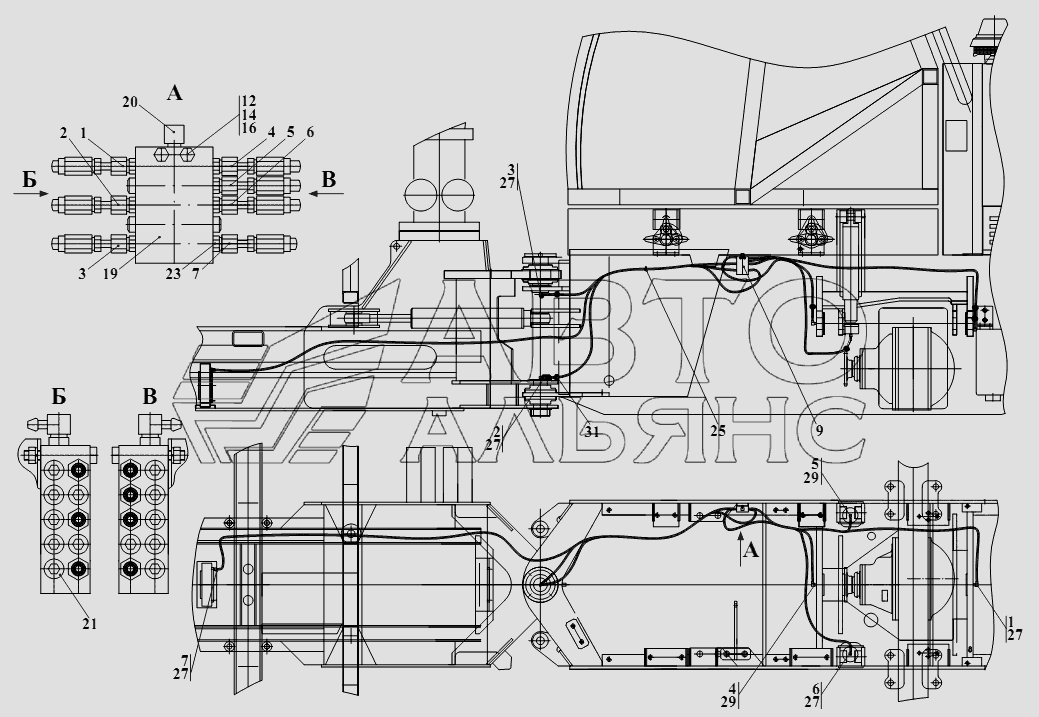

Система централизованной смазки
100%
Название детали
Трубопровод
Заводской номер
2661.31.00.100
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
2661.31.00.100-01
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
2661.31.00.100-02
Количество на модель
2
№
3
Название детали
Трубопровод
Заводской номер
2661.31.00.100-03
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
2661.31.00.100-04
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
2661.31.00.100-05
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
361.10.11.607
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
M6-6gx40.88.35.0115
Количество на модель
2
№
12
Название детали
Орех
Заводской номер
M6-6H.8.35.0115
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
2
№
16
Название детали
Диспенсер
Заводской номер
SSV10619-26841-1
Количество на модель
1
№
19
Название детали
Ниппель заправочный
Заводской номер
251-14045-1R1,8
Количество на модель
1
№
20
Название детали
Пробка
Заводской номер
303-17499-3
Количество на модель
14
№
21
Название детали
Соединение для дозатора
Заводской номер
504-30344-4
Количество на модель
6
№
23
Название детали
Лента стяжная
Заводской номер
226-12490-3
Количество на модель
7
№
25
Название детали
Соединение угловое
Заводской номер
WE6-11R1/8КС223-12485-9
Количество на модель
3
№
27
Название детали
Соединение прямое
Заводской номер
GE6-11R1/8КС223-12270-7
Количество на модель
3
№
29
Название детали
Спираль защитная
Заводской номер
113-35075-3
Количество на модель
7
№
31
Название детали
Петля
Заводской номер
1142
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 2661.31.00.100 | 1 | 1 | 1 | |||
| 2 | Трубопровод | 2661.31.00.100-01 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 2661.31.00.100-02 | 2 | 2 | 3 | |||
| 4 | Трубопровод | 2661.31.00.100-03 | 1 | 1 | 4 | |||
| 5 | Трубопровод | 2661.31.00.100-04 | 1 | 1 | 5 | |||
| 6 | Трубопровод | 2661.31.00.100-05 | 1 | 1 | 6 | |||
| 9 | Кронштейн | 361.10.11.607 | 1 | 1 | 9 | |||
| 12 | Болт | M6-6gx40.88.35.0115 | 2 | 2 | 12 | |||
| 14 | Орех | M6-6H.8.35.0115 | 2 | 2 | 14 | |||
| 16 | Шайба | 6.65Г.0115 | 2 | 2 | 16 | |||
| 19 | Диспенсер | SSV10619-26841-1 | 1 | 1 | 19 | |||
| 20 | Ниппель заправочный | 251-14045-1R1,8 | 1 | 1 | 20 | |||
| 21 | Пробка | 303-17499-3 | 14 | 14 | 21 | |||
| 23 | Соединение для дозатора | 504-30344-4 | 6 | 6 | 23 | |||
| 25 | Лента стяжная | 226-12490-3 | 7 | 7 | 25 | |||
| 27 | Соединение угловое | WE6-11R1/8КС223-12485-9 | 3 | 3 | 27 | |||
| 29 | Соединение прямое | GE6-11R1/8КС223-12270-7 | 3 | 3 | 29 | |||
| 31 | Спираль защитная | 113-35075-3 | 7 | 7 | 31 | |||
| 36 | Петля | 1142 | 1 | 1 | 36 |
