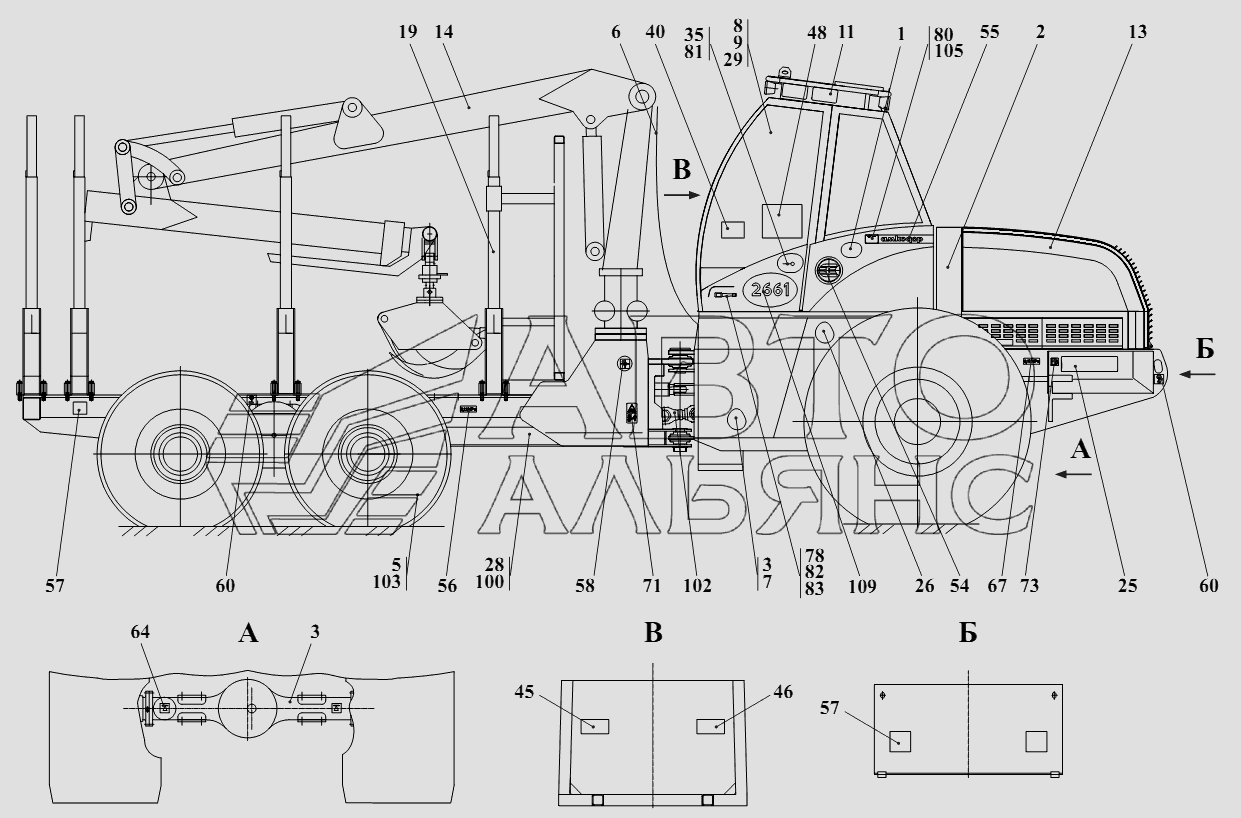

Общий вид-
100%
Название детали
система кондиционирования воздуха
Заводской номер
2661.81.00.010
Количество на модель
1
№
1
Название детали
установка силовая
Заводской номер
2661.02.00.000-Б1
Количество на модель
1
№
2
Название детали
Установка GMP
Заводской номер
2661.03.00.000
Количество на модель
1
№
3
Название детали
Установка GMP
Заводской номер
2661.03.00.000-01
Количество на модель
1
№
3
Название детали
Установка мостов и колес
Заводской номер
2661.05.00.000-B
Количество на модель
1
№
5
Название детали
Гидросистема рабочего оборудования
Заводской номер
2661.06.00.000
Количество на модель
1
№
6
Название детали
Гидросистема ГМП
Заводской номер
2661.07.00.000-Б
Количество на модель
1
№
7
Название детали
Гидросистема рулевого управления
Заводской номер
2661.08.00.000-Б
Количество на модель
1
№
8
Название детали
Управление
Заводской номер
2661.09.00.000
Количество на модель
1
№
9
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
2661.11.00.000
Количество на модель
1
№
11
Название детали
ОБЛИЦОВКА
Заводской номер
2661.13.00.000-Б
Количество на модель
1
№
13
Название детали
Установка манипулятора
Заводской номер
2661.14.00.000-Б1
Количество на модель
1
№
14
Название детали
Установка щита и конусов
Заводской номер
2661.19.00.000-Б1
Количество на модель
1
№
19
Название детали
Установка подогревателя
Заводской номер
2661.25.00.000
Количество на модель
1
№
25
Название детали
Гидросистема подъема кабины
Заводской номер
2661.26.00.000-Б
Количество на модель
1
№
26
Название детали
Система централизованной смазки
Заводской номер
2661.31.00.000
Количество на модель
1
№
28
Название детали
Установка кабины
Заводской номер
2661.50.00.005
Количество на модель
1
№
29
Название детали
ключ
Заводской номер
ТО-18Д.00.00.200
Количество на модель
2
№
35
Название детали
Предупреждающая табличка
Заводской номер
2551.00.00.006
Количество на модель
1
№
40
Название детали
Таблица
Заводской номер
2661.00.00.002
Количество на модель
1
№
45
Название детали
Таблица
Заводской номер
2661.00.00.003
Количество на модель
1
№
46
Название детали
Стол для смазки
Заводской номер
2661.00.00.005
Количество на модель
1
№
48
Название детали
Знак ОАО Амкодор
Заводской номер
2661.00.00.007
Количество на модель
2
№
54
Название детали
Логотип ОАО Амкодор
Заводской номер
2661.00.00.008
Количество на модель
2
№
55
Название детали
Табличка «Давление в шинах МПа»
Заводской номер
2661.00.00.017
Количество на модель
2
№
56
Название детали
Знак «Место крепления»
Заводской номер
2661.00.00.018
Количество на модель
4
№
57
Название детали
Знак Центр тяжести
Заводской номер
ТО-28А.00.00.015
Количество на модель
2
№
58
Название детали
Точка подъема стола
Заводской номер
ТО-28А.00.00.017
Количество на модель
4
№
60
Название детали
Знак «Место установки домкрата»
Заводской номер
2661.00.00.011
Количество на модель
4
№
64
Название детали
Таблица
Заводской номер
ТО-49.00.00.002
Количество на модель
2
№
67
Название детали
Знак Опасность защемления
Заводской номер
УКТ-01.00.005
Количество на модель
2
№
71
Название детали
Знак Заправочная емкость
Заводской номер
УКТ-02.00.001
Количество на модель
2
№
73
Название детали
Пломба
Заводской номер
2-16
Количество на модель
7
№
78
Название детали
Заклепка потайная «PIAS»
Заводской номер
3,0х16,0
Количество на модель
4
№
80
Название детали
Пакет фирменный Амкодор
Заводской номер
Пакет
Количество на модель
1
№
81
Название детали
Проволока
Заводской номер
0,6-0-С
Количество на модель
№
82
Название детали
Проволока
Заводской номер
1,2-С-I
Количество на модель
№
83
Название детали
Рама
Заводской номер
2661.01.00.000-01-Б
Количество на модель
1
№
100
Название детали
Установка карданных валов
Заводской номер
2661.04.00.000-01
Количество на модель
1
№
102
Название детали
Гидросистема тормозов
Заводской номер
2661.10.00.000-02-Б
Количество на модель
1
№
103
Название детали
Маркировочная табличка
Заводской номер
2661.00.00.015-03
Количество на модель
№
105
Название детали
Маркировочная табличка
Заводской номер
2661.00.00.015-02
Количество на модель
№
105
Название детали
Маркировочная табличка
Заводской номер
2661.00.00.015-01
Количество на модель
№
105
Название детали
Маркировочная табличка
Заводской номер
2661.00.00.015
Количество на модель
№
105
Название детали
Индекс таблицы
Заводской номер
2661.00.00.016
Количество на модель
2
№
109
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | система кондиционирования воздуха | 2661.81.00.010 | 1 | 1 | 1 | |||
| 2 | установка силовая | 2661.02.00.000-Б1 | 1 | 1 | 2 | |||
| 3 | Установка GMP | 2661.03.00.000 | 1 | 1 | 3 | |||
| 3 | Установка GMP | 2661.03.00.000-01 | 1 | 1 | 3 | |||
| 5 | Установка мостов и колес | 2661.05.00.000-B | 1 | 1 | 5 | |||
| 6 | Гидросистема рабочего оборудования | 2661.06.00.000 | 1 | 1 | 6 | |||
| 7 | Гидросистема ГМП | 2661.07.00.000-Б | 1 | 1 | 7 | |||
| 8 | Гидросистема рулевого управления | 2661.08.00.000-Б | 1 | 1 | 8 | |||
| 9 | Управление | 2661.09.00.000 | 1 | 1 | 9 | |||
| 11 | ЭЛЕКТРОСИСТЕМА | 2661.11.00.000 | 1 | 1 | 11 | |||
| 13 | ОБЛИЦОВКА | 2661.13.00.000-Б | 1 | 1 | 13 | |||
| 14 | Установка манипулятора | 2661.14.00.000-Б1 | 1 | 1 | 14 | |||
| 19 | Установка щита и конусов | 2661.19.00.000-Б1 | 1 | 1 | 19 | |||
| 25 | Установка подогревателя | 2661.25.00.000 | 1 | 1 | 25 | |||
| 26 | Гидросистема подъема кабины | 2661.26.00.000-Б | 1 | 1 | 26 | |||
| 28 | Система централизованной смазки | 2661.31.00.000 | 1 | 1 | 28 | |||
| 29 | Установка кабины | 2661.50.00.005 | 1 | 1 | 29 | |||
| 35 | ключ | ТО-18Д.00.00.200 | 2 | 2 | 35 | |||
| 40 | Предупреждающая табличка | 2551.00.00.006 | 1 | 1 | 40 | |||
| 45 | Таблица | 2661.00.00.002 | 1 | 1 | 45 | |||
| 46 | Таблица | 2661.00.00.003 | 1 | 1 | 46 | |||
| 48 | Стол для смазки | 2661.00.00.005 | 1 | 1 | 48 | |||
| 54 | Знак ОАО Амкодор | 2661.00.00.007 | 2 | 2 | 54 | |||
| 55 | Логотип ОАО Амкодор | 2661.00.00.008 | 2 | 2 | 55 | |||
| 56 | Табличка «Давление в шинах МПа» | 2661.00.00.017 | 2 | 2 | 56 | |||
| 57 | Знак «Место крепления» | 2661.00.00.018 | 4 | 4 | 57 | |||
| 58 | Знак Центр тяжести | ТО-28А.00.00.015 | 2 | 2 | 58 | |||
| 60 | Точка подъема стола | ТО-28А.00.00.017 | 4 | 4 | 60 | |||
| 64 | Знак «Место установки домкрата» | 2661.00.00.011 | 4 | 4 | 64 | |||
| 67 | Таблица | ТО-49.00.00.002 | 2 | 2 | 67 | |||
| 71 | Знак Опасность защемления | УКТ-01.00.005 | 2 | 2 | 71 | |||
| 73 | Знак Заправочная емкость | УКТ-02.00.001 | 2 | 2 | 73 | |||
| 78 | Пломба | 2-16 | 7 | 7 | 78 | |||
| 80 | Заклепка потайная «PIAS» | 3,0х16,0 | 4 | 4 | 80 | |||
| 81 | Пакет фирменный Амкодор | Пакет | 1 | 1 | 81 | |||
| 82 | Проволока | 0,6-0-С | 82 | |||||
| 83 | Проволока | 1,2-С-I | 83 | |||||
| 100 | Рама | 2661.01.00.000-01-Б | 1 | 1 | 100 | |||
| 102 | Установка карданных валов | 2661.04.00.000-01 | 1 | 1 | 102 | |||
| 103 | Гидросистема тормозов | 2661.10.00.000-02-Б | 1 | 1 | 103 | |||
| 105 | Маркировочная табличка | 2661.00.00.015-03 | 105 | |||||
| 105 | Маркировочная табличка | 2661.00.00.015-02 | 105 | |||||
| 105 | Маркировочная табличка | 2661.00.00.015-01 | 105 | |||||
| 105 | Маркировочная табличка | 2661.00.00.015 | 105 | |||||
| 109 | Индекс таблицы | 2661.00.00.016 | 2 | 2 | 109 |
