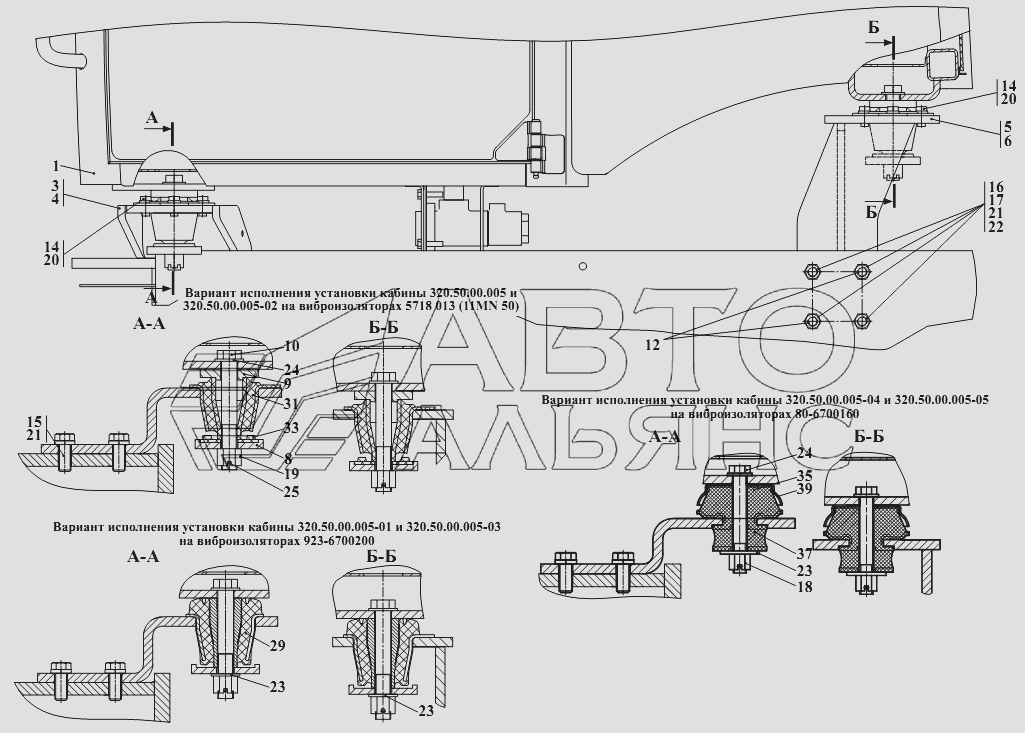

, (- , - , - , - и- ) Установка кабины
100%
Название детали
Кабина
Заводской номер
320.50.00.010
Количество на модель
1
№
1
Название детали
Кабина
Заводской номер
320.50.00.010-01
Количество на модель
1
№
1
Название детали
Опора
Заводской номер
320.50.00.050
Количество на модель
1
№
3
Название детали
Опора
Заводской номер
320.50.00.050-Б
Количество на модель
1
№
3
Название детали
Опора
Заводской номер
320.50.00.050-01
Количество на модель
1
№
4
Название детали
Опора
Заводской номер
320.50.00.050-01-Б
Количество на модель
1
№
4
Название детали
Опора
Заводской номер
320.50.00.060
Количество на модель
1
№
5
Название детали
Опора
Заводской номер
320.50.00.060-Б
Количество на модель
1
№
5
Название детали
Опора
Заводской номер
320.50.00.060-01-Б
Количество на модель
1
№
6
Название детали
Опора
Заводской номер
320.50.00.060-01
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
320.50.00.021
Количество на модель
4
№
8
Название детали
Шайба
Заводской номер
320.50.00.022
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
320.50.00.023
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
320.50.00.023-Б
Количество на модель
4
№
10
Название детали
Штифт
Заводской номер
320.50.00.025
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
M12-6gx30.88.35.0115
Количество на модель
12
№
14
Название детали
Болт
Заводской номер
M16-6gx40.88.35.0115
Количество на модель
8
№
15
Название детали
Болт
Заводской номер
M16-6gx65.88.35.0115
Количество на модель
8
№
16
Название детали
Гайка
Заводской номер
M16-6H.8.35.0115
Количество на модель
8
№
17
Название детали
Орех
Заводской номер
M16x1,5-6H.10.40X.0115
Количество на модель
4
№
18
Название детали
Орех
Заводской номер
M20x1,5-6H.10.40X.0115
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
12ОТ.65Г.0115
Количество на модель
12
№
20
Название детали
Шайба
Заводской номер
16ОТ.65Г.0115
Количество на модель
16
№
21
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
16
№
23
Название детали
Шайба
Заводской номер
С.20.02.Ст3.0115
Количество на модель
4
№
24
Название детали
Шплинт
Заводской номер
4x36.019
Количество на модель
4
№
25
Название детали
Виброизолятор
Заводской номер
923-6700200
Количество на модель
4
№
29
Название детали
Виброизолятор
Заводской номер
571801311MN50
Количество на модель
4
№
31
Название детали
Шайба
Заводской номер
7718007
Количество на модель
4
№
33
Название детали
Виброизолятор
Заводской номер
80-6700160
Количество на модель
4
№
35
Название детали
Подушка
Заводской номер
130-5001364-В
Количество на модель
4
№
37
Название детали
Обойма
Заводской номер
80-6700163
Количество на модель
4
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кабина | 320.50.00.010 | 1 | 1 | 1 | |||
| 1 | Кабина | 320.50.00.010-01 | 1 | 1 | 1 | |||
| 3 | Опора | 320.50.00.050 | 1 | 1 | 3 | |||
| 3 | Опора | 320.50.00.050-Б | 1 | 1 | 3 | |||
| 4 | Опора | 320.50.00.050-01 | 1 | 1 | 4 | |||
| 4 | Опора | 320.50.00.050-01-Б | 1 | 1 | 4 | |||
| 5 | Опора | 320.50.00.060 | 1 | 1 | 5 | |||
| 5 | Опора | 320.50.00.060-Б | 1 | 1 | 5 | |||
| 6 | Опора | 320.50.00.060-01-Б | 1 | 1 | 6 | |||
| 6 | Опора | 320.50.00.060-01 | 1 | 1 | 6 | |||
| 8 | Шайба | 320.50.00.021 | 4 | 4 | 8 | |||
| 9 | Шайба | 320.50.00.022 | 4 | 4 | 9 | |||
| 10 | Болт | 320.50.00.023 | 4 | 4 | 10 | |||
| 10 | Болт | 320.50.00.023-Б | 4 | 4 | 10 | |||
| 12 | Штифт | 320.50.00.025 | 4 | 4 | 12 | |||
| 14 | Болт | M12-6gx30.88.35.0115 | 12 | 12 | 14 | |||
| 15 | Болт | M16-6gx40.88.35.0115 | 8 | 8 | 15 | |||
| 16 | Болт | M16-6gx65.88.35.0115 | 8 | 8 | 16 | |||
| 17 | Гайка | M16-6H.8.35.0115 | 8 | 8 | 17 | |||
| 18 | Орех | M16x1,5-6H.10.40X.0115 | 4 | 4 | 18 | |||
| 19 | Орех | M20x1,5-6H.10.40X.0115 | 4 | 4 | 19 | |||
| 20 | Шайба | 12ОТ.65Г.0115 | 12 | 12 | 20 | |||
| 21 | Шайба | 16ОТ.65Г.0115 | 16 | 16 | 21 | |||
| 23 | Шайба | С.16.02.Ст3.0115 | 16 | 16 | 23 | |||
| 24 | Шайба | С.20.02.Ст3.0115 | 4 | 4 | 24 | |||
| 25 | Шплинт | 4x36.019 | 4 | 4 | 25 | |||
| 29 | Виброизолятор | 923-6700200 | 4 | 4 | 29 | |||
| 31 | Виброизолятор | 571801311MN50 | 4 | 4 | 31 | |||
| 33 | Шайба | 7718007 | 4 | 4 | 33 | |||
| 35 | Виброизолятор | 80-6700160 | 4 | 4 | 35 | |||
| 37 | Подушка | 130-5001364-В | 4 | 4 | 37 | |||
| 39 | Обойма | 80-6700163 | 4 | 4 | 39 |
