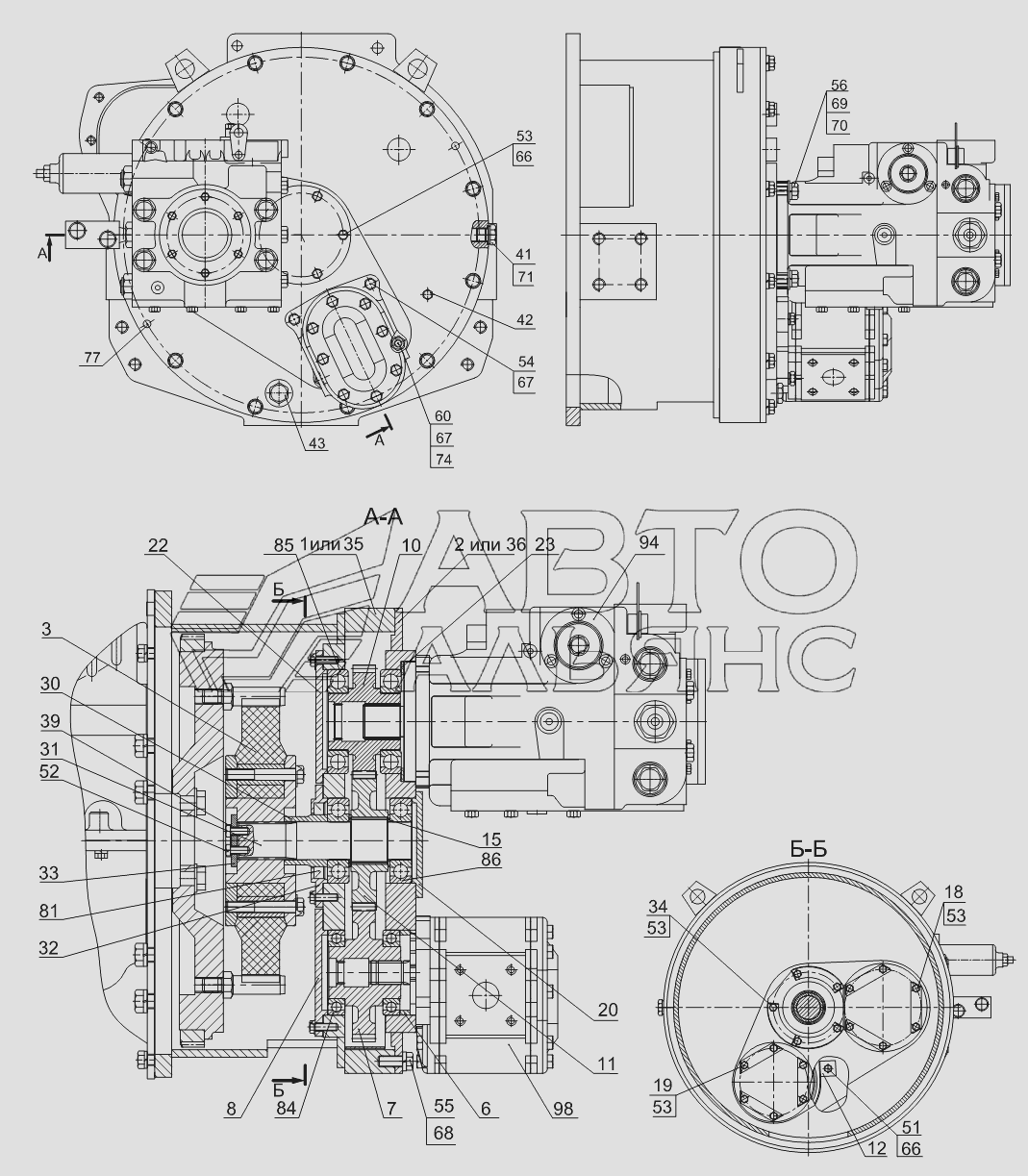

Редуктор отбора мощности - B
100%
Название детали
корпус
Заводской номер
320.16.20.200
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
320.16.20.300
Количество на модель
1
№
2
Название детали
Диск ведомый
Заводской номер
ТО-18Д.02.05.200
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
320.16.20.001
Количество на модель
1
№
6
Название детали
Шестерня
Заводской номер
320.16.20.002
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
320.16.20.003
Количество на модель
1
№
8
Название детали
Шестерня
Заводской номер
320.16.20.005
Количество на модель
1
№
10
Название детали
Шестерня
Заводской номер
320.16.20.006
Количество на модель
1
№
11
Название детали
Кожух
Заводской номер
320.16.20.007
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
320.16.20.011
Количество на модель
2
№
15
Название детали
Стопорная пластина
Заводской номер
320.16.20.014
Количество на модель
3
№
18
Название детали
Стопорная пластина
Заводской номер
320.16.20.015
Количество на модель
3
№
19
Название детали
Крышка
Заводской номер
320.16.20.016
Количество на модель
1
№
20
Название детали
Крышка
Заводской номер
320.16.20.018
Количество на модель
1
№
22
Название детали
КОЛЬЦО
Заводской номер
320.16.20.019
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
320.16.20.031
Количество на модель
1
№
30
Название детали
ВАЛ
Заводской номер
320.16.20.032
Количество на модель
1
№
31
Название детали
Крышка
Заводской номер
320.16.20.033
Количество на модель
1
№
32
Название детали
Шайба
Заводской номер
320.16.20.034
Количество на модель
1
№
33
Название детали
Стопорная пластина
Заводской номер
320.16.20.035
Количество на модель
№
34
Название детали
корпус
Заводской номер
320.16.20.037
Количество на модель
1
№
35
Название детали
Крышка
Заводской номер
320.16.20.038
Количество на модель
1
№
36
Название детали
Стопорная пластина
Заводской номер
451.41.01.102
Количество на модель
1
№
39
Название детали
Заглушка
Заводской номер
УДГ1.09.01.004
Количество на модель
1
№
41
Название детали
Заглушка
Заводской номер
УДГ1.09.03.001
Количество на модель
1
№
42
Название детали
Заглушка
Заводской номер
УДГ1.09.03.006
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
M8-6gx12.88.35.0115
Количество на модель
2
№
51
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
2
№
52
Название детали
Болт
Заводской номер
M8-6gx25.88.35.0115
Количество на модель
22
№
53
Название детали
Винт
Заводской номер
M10-6gx30.88.35.0115
Количество на модель
2
№
54
Название детали
Болт
Заводской номер
M12-6gx30.88.35.0115
Количество на модель
12
№
55
Название детали
Болт
Заводской номер
M14-6gx40.88.35.0115
Количество на модель
4
№
56
Название детали
Гайка
Заводской номер
M10-6H.8.35.0115
Количество на модель
2
№
60
Название детали
Шайба
Заводской номер
8Т.65Г.0115
Количество на модель
7
№
66
Название детали
Шайба
Заводской номер
10ОТ.65Г.0115
Количество на модель
4
№
67
Название детали
Шайба
Заводской номер
12ОТ.65Г.0115
Количество на модель
12
№
68
Название детали
Шайба
Заводской номер
14ОТ.65Г.0115
Количество на модель
4
№
69
Название детали
Шайба
Заводской номер
С.14.02.Ст3.0115
Количество на модель
4
№
70
Название детали
прокладка
Заводской номер
18M3
Количество на модель
1
№
71
Название детали
Болт
Заводской номер
M10-6gx25.56.0115
Количество на модель
2
№
74
Название детали
Штифт
Заводской номер
10x22
Количество на модель
2
№
77
Название детали
Манжета
Заводской номер
1.2-55x80-1
Количество на модель
1
№
81
Название детали
Подшипник
Заводской номер
111
Количество на модель
2
№
84
Название детали
Шарикоподшипник ГОСТ
Заводской номер
212
Количество на модель
2
№
85
Название детали
Подшипник
Заводской номер
308
Количество на модель
2
№
86
Название детали
Насос
Заводской номер
90L75FN5NN80R7C7DB6EFP424224
Количество на модель
1
№
94
Название детали
Насос
Заводской номер
НШ50Г-4Л
Количество на модель
1
№
98
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | 320.16.20.200 | 1 | 1 | 1 | |||
| 2 | Крышка | 320.16.20.300 | 1 | 1 | 2 | |||
| 3 | Диск ведомый | ТО-18Д.02.05.200 | 1 | 1 | 3 | |||
| 6 | Втулка | 320.16.20.001 | 1 | 1 | 6 | |||
| 7 | Шестерня | 320.16.20.002 | 1 | 1 | 7 | |||
| 8 | Крышка | 320.16.20.003 | 1 | 1 | 8 | |||
| 10 | Шестерня | 320.16.20.005 | 1 | 1 | 10 | |||
| 11 | Шестерня | 320.16.20.006 | 1 | 1 | 11 | |||
| 12 | Кожух | 320.16.20.007 | 1 | 1 | 12 | |||
| 15 | КОЛЬЦО | 320.16.20.011 | 2 | 2 | 15 | |||
| 18 | Стопорная пластина | 320.16.20.014 | 3 | 3 | 18 | |||
| 19 | Стопорная пластина | 320.16.20.015 | 3 | 3 | 19 | |||
| 20 | Крышка | 320.16.20.016 | 1 | 1 | 20 | |||
| 22 | Крышка | 320.16.20.018 | 1 | 1 | 22 | |||
| 23 | КОЛЬЦО | 320.16.20.019 | 1 | 1 | 23 | |||
| 30 | Втулка | 320.16.20.031 | 1 | 1 | 30 | |||
| 31 | ВАЛ | 320.16.20.032 | 1 | 1 | 31 | |||
| 32 | Крышка | 320.16.20.033 | 1 | 1 | 32 | |||
| 33 | Шайба | 320.16.20.034 | 1 | 1 | 33 | |||
| 34 | Стопорная пластина | 320.16.20.035 | 34 | |||||
| 35 | корпус | 320.16.20.037 | 1 | 1 | 35 | |||
| 36 | Крышка | 320.16.20.038 | 1 | 1 | 36 | |||
| 39 | Стопорная пластина | 451.41.01.102 | 1 | 1 | 39 | |||
| 41 | Заглушка | УДГ1.09.01.004 | 1 | 1 | 41 | |||
| 42 | Заглушка | УДГ1.09.03.001 | 1 | 1 | 42 | |||
| 43 | Заглушка | УДГ1.09.03.006 | 1 | 1 | 43 | |||
| 51 | Болт | M8-6gx12.88.35.0115 | 2 | 2 | 51 | |||
| 52 | Болт | M8-6gx20.88.35.0115 | 2 | 2 | 52 | |||
| 53 | Болт | M8-6gx25.88.35.0115 | 22 | 22 | 53 | |||
| 54 | Винт | M10-6gx30.88.35.0115 | 2 | 2 | 54 | |||
| 55 | Болт | M12-6gx30.88.35.0115 | 12 | 12 | 55 | |||
| 56 | Болт | M14-6gx40.88.35.0115 | 4 | 4 | 56 | |||
| 60 | Гайка | M10-6H.8.35.0115 | 2 | 2 | 60 | |||
| 66 | Шайба | 8Т.65Г.0115 | 7 | 7 | 66 | |||
| 67 | Шайба | 10ОТ.65Г.0115 | 4 | 4 | 67 | |||
| 68 | Шайба | 12ОТ.65Г.0115 | 12 | 12 | 68 | |||
| 69 | Шайба | 14ОТ.65Г.0115 | 4 | 4 | 69 | |||
| 70 | Шайба | С.14.02.Ст3.0115 | 4 | 4 | 70 | |||
| 71 | прокладка | 18M3 | 1 | 1 | 71 | |||
| 74 | Болт | M10-6gx25.56.0115 | 2 | 2 | 74 | |||
| 77 | Штифт | 10x22 | 2 | 2 | 77 | |||
| 81 | Манжета | 1.2-55x80-1 | 1 | 1 | 81 | |||
| 84 | Подшипник | 111 | 2 | 2 | 84 | |||
| 85 | Шарикоподшипник ГОСТ | 212 | 2 | 2 | 85 | |||
| 86 | Подшипник | 308 | 2 | 2 | 86 | |||
| 94 | Насос | 90L75FN5NN80R7C7DB6EFP424224 | 1 | 1 | 94 | |||
| 98 | Насос | НШ50Г-4Л | 1 | 1 | 98 |
