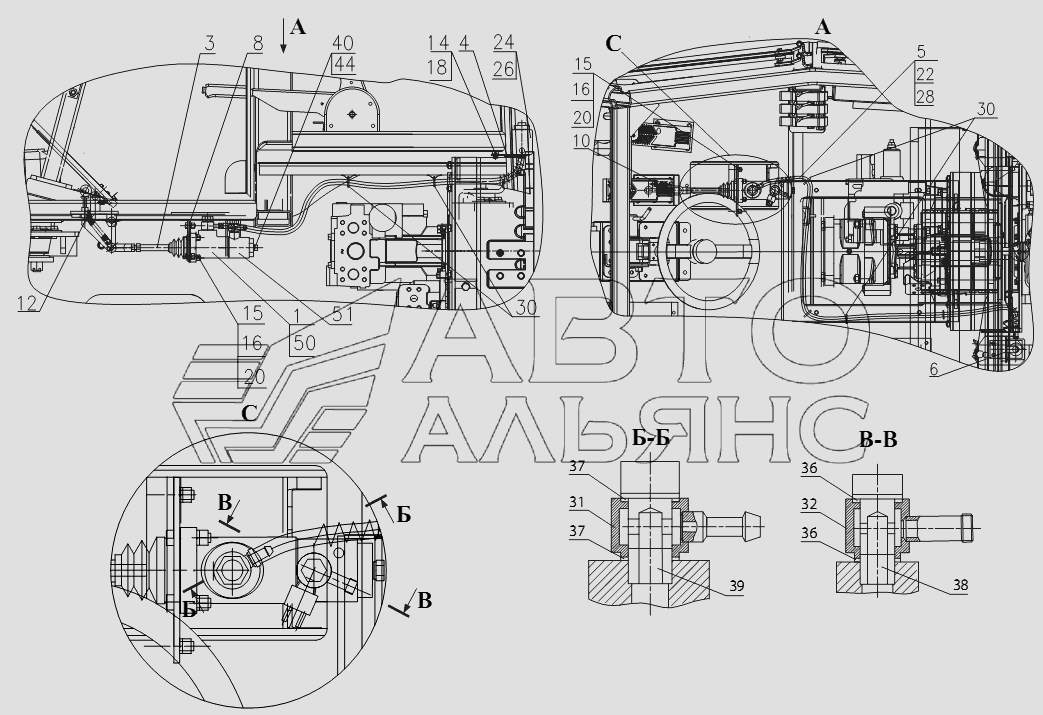

и- Установка главного тормозного цилиндра
100%
Название детали
Главный тормозной цилиндр
Заводской номер
320.35.05.010
Количество на модель
1
№
1
Название детали
Главный тормозной цилиндр
Заводской номер
320.35.05.010-01
Количество на модель
-
№
1
Название детали
Тяга
Заводской номер
320.35.39.000
Количество на модель
1
№
3
Название детали
Прижим
Заводской номер
320.35.05.004
Количество на модель
1
№
4
Название детали
Каркас защитный
Заводской номер
320.35.05.008
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
320.35.05.009
Количество на модель
1
№
6
Название детали
Тарелка
Заводской номер
320.35.05.011
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
320.35.05.012
Количество на модель
1
№
10
Название детали
Зацеп
Заводской номер
320.35.05.013
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
M6-6gx12.88.35.0115
Количество на модель
2
№
14
Название детали
Болт
Заводской номер
M8-6gx30.88.35.0115
Количество на модель
8
№
15
Название детали
Орех
Заводской номер
M8-6H.8.35.0115
Количество на модель
8
№
16
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
20
Название детали
Рукав
Заводской номер
6x14-1,6
Количество на модель
1
№
22
Название детали
Бачок
Заводской номер
RO15425
Количество на модель
1
№
24
Название детали
Датчик уровня
Заводской номер
RO15432
Количество на модель
1
№
26
Название детали
Зажим
Заводской номер
TORRO12-20/9-C7W2
Количество на модель
2
№
28
Название детали
Кабельная стяжка
Заводской номер
TKUV20/5
Количество на модель
4
№
30
Название детали
Угольник поворотный
Заводской номер
320.35.05.100
Количество на модель
1
№
31
Название детали
Угольник поворотный
Заводской номер
320.35.05.110
Количество на модель
1
№
32
Название детали
прокладка
Заводской номер
14М3
Количество на модель
2
№
36
Название детали
Прокладка
Заводской номер
18М3
Количество на модель
2
№
37
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.002
Количество на модель
1
№
38
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.007
Количество на модель
1
№
39
Название детали
Заглушка
Заводской номер
УДГ1.09.02.009
Количество на модель
1
№
40
Название детали
прокладка
Заводской номер
10М3
Количество на модель
1
№
44
Название детали
Выключатель света стоп гидравлический
Заводской номер
ВК12Б-02ТУ37.003.447-76
Количество на модель
1
№
50
Название детали
Главный тормозной цилиндр MN
Заводской номер
021255MNAA/G
Количество на модель
1
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Главный тормозной цилиндр | 320.35.05.010 | 1 | 1 | 1 | |||
| 1 | Главный тормозной цилиндр | 320.35.05.010-01 | - | - | 1 | |||
| 3 | Тяга | 320.35.39.000 | 1 | 1 | 3 | |||
| 4 | Прижим | 320.35.05.004 | 1 | 1 | 4 | |||
| 5 | Каркас защитный | 320.35.05.008 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 320.35.05.009 | 1 | 1 | 6 | |||
| 8 | Тарелка | 320.35.05.011 | 1 | 1 | 8 | |||
| 10 | Пружина | 320.35.05.012 | 1 | 1 | 10 | |||
| 12 | Зацеп | 320.35.05.013 | 2 | 2 | 12 | |||
| 14 | Болт | M6-6gx12.88.35.0115 | 2 | 2 | 14 | |||
| 15 | Болт | M8-6gx30.88.35.0115 | 8 | 8 | 15 | |||
| 16 | Орех | M8-6H.8.35.0115 | 8 | 8 | 16 | |||
| 18 | Шайба | 6.65Г.0115 | 2 | 2 | 18 | |||
| 20 | Шайба | 8.65Г.0115 | 8 | 8 | 20 | |||
| 22 | Рукав | 6x14-1,6 | 1 | 1 | 22 | |||
| 24 | Бачок | RO15425 | 1 | 1 | 24 | |||
| 26 | Датчик уровня | RO15432 | 1 | 1 | 26 | |||
| 28 | Зажим | TORRO12-20/9-C7W2 | 2 | 2 | 28 | |||
| 30 | Кабельная стяжка | TKUV20/5 | 4 | 4 | 30 | |||
| 31 | Угольник поворотный | 320.35.05.100 | 1 | 1 | 31 | |||
| 32 | Угольник поворотный | 320.35.05.110 | 1 | 1 | 32 | |||
| 36 | прокладка | 14М3 | 2 | 2 | 36 | |||
| 37 | Прокладка | 18М3 | 2 | 2 | 37 | |||
| 38 | Зажимной болт | УДГ1.05.00.002 | 1 | 1 | 38 | |||
| 39 | Зажимной болт | УДГ1.05.00.007 | 1 | 1 | 39 | |||
| 40 | Заглушка | УДГ1.09.02.009 | 1 | 1 | 40 | |||
| 44 | прокладка | 10М3 | 1 | 1 | 44 | |||
| 50 | Выключатель света стоп гидравлический | ВК12Б-02ТУ37.003.447-76 | 1 | 1 | 50 | |||
| 51 | Главный тормозной цилиндр MN | 021255MNAA/G | 1 | 1 | 51 |
