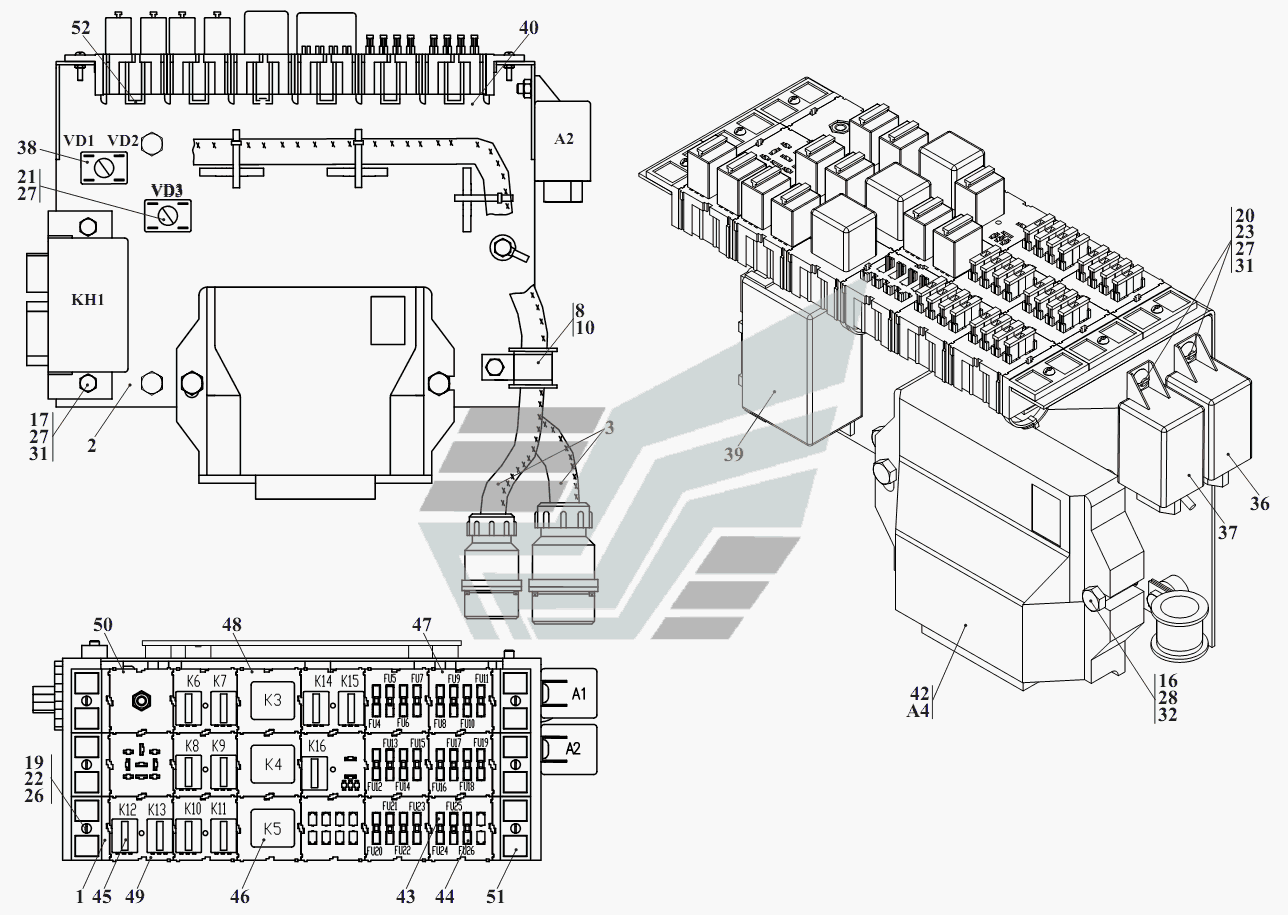

Блок коммутации
100%
Название детали
Панель коммутации
Заводской номер
320.38.01.100
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
320.38.01.200
Количество на модель
1
№
2
Название детали
Жгут
Заводской номер
320.38.01.300
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
ДЭ-224А47.00.003
Количество на модель
2
№
8
Название детали
Хомут
Заводской номер
У22-2.37-50.025-04
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
M8-6gx35.88.35.0115
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М6-6gx12.88.35.0115
Количество на модель
6
№
17
Название детали
Винт
Заводской номер
В.М3-6gx12.46.0115
Количество на модель
6
№
19
Название детали
Винт
Заводской номер
В.М6-6gx12.46.0115
Количество на модель
2
№
20
Название детали
Винт
Заводской номер
В.М6-6gx20.46.0115
Количество на модель
2
№
21
Название детали
Орех
Заводской номер
М3-6Н.8.35.0115
Количество на модель
6
№
22
Название детали
Орех
Заводской номер
М6-6Н.8.35.0115
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
3.65Г0115
Количество на модель
6
№
26
Название детали
Шайба
Заводской номер
6.65Г0115
Количество на модель
10
№
27
Название детали
Шайба
Заводской номер
8.65Г0115
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
С6.02.СТ3.0115
Количество на модель
8
№
31
Название детали
Шайба
Заводской номер
С8.02.СТ3.0115
Количество на модель
2
№
32
Название детали
Блок
Заводской номер
БУС-2
Количество на модель
1
№
36
Название детали
Модуль управления свечами накаливания
Заводской номер
МУСН-03
Количество на модель
1
№
37
Название детали
Модуль диодный
Заводской номер
МД4-5
Количество на модель
2
№
38
Название детали
Прерыватель
Заводской номер
ПЭУП-4
Количество на модель
1
№
39
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223
Количество на модель
20
№
40
Название детали
Микроконтроллер мобильный
Заводской номер
SIX-11G2AMPK196NFPE
Количество на модель
1
№
42
Название детали
Предохранитель-
Заводской номер
35.3722-01
Количество на модель
21
№
43
Название детали
Предохранитель системы управления двигателем
Заводской номер
35.3722-02
Количество на модель
2
№
44
Название детали
Реле
Заводской номер
981.3747-01
Количество на модель
11
№
45
Название детали
Реле
Заводской номер
903.3747
Количество на модель
3
№
46
Название детали
Модуль
Заводской номер
МИ-1М
Количество на модель
7
№
47
Название детали
Колодка гнездовая
Заводской номер
КР-1
Количество на модель
4
№
48
Название детали
Колодка гнездовая
Заводской номер
КУ-2
Количество на модель
6
№
49
Название детали
Колодка силовой цепи
Заводской номер
КС-1
Количество на модель
1
№
50
Название детали
Лапка монтажная
Заводской номер
ЛМ-1
Количество на модель
6
№
51
Название детали
Фиксатор
Заводской номер
Ф-1
Количество на модель
33
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель коммутации | 320.38.01.100 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 320.38.01.200 | 1 | 1 | 2 | |||
| 3 | Жгут | 320.38.01.300 | 1 | 1 | 3 | |||
| 8 | Втулка | ДЭ-224А47.00.003 | 2 | 2 | 8 | |||
| 10 | Хомут | У22-2.37-50.025-04 | 2 | 2 | 10 | |||
| 16 | Болт | M8-6gx35.88.35.0115 | 2 | 2 | 16 | |||
| 17 | Болт | М6-6gx12.88.35.0115 | 6 | 6 | 17 | |||
| 19 | Винт | В.М3-6gx12.46.0115 | 6 | 6 | 19 | |||
| 20 | Винт | В.М6-6gx12.46.0115 | 2 | 2 | 20 | |||
| 21 | Винт | В.М6-6gx20.46.0115 | 2 | 2 | 21 | |||
| 22 | Орех | М3-6Н.8.35.0115 | 6 | 6 | 22 | |||
| 23 | Орех | М6-6Н.8.35.0115 | 2 | 2 | 23 | |||
| 26 | Шайба | 3.65Г0115 | 6 | 6 | 26 | |||
| 27 | Шайба | 6.65Г0115 | 10 | 10 | 27 | |||
| 28 | Шайба | 8.65Г0115 | 2 | 2 | 28 | |||
| 31 | Шайба | С6.02.СТ3.0115 | 8 | 8 | 31 | |||
| 32 | Шайба | С8.02.СТ3.0115 | 2 | 2 | 32 | |||
| 36 | Блок | БУС-2 | 1 | 1 | 36 | |||
| 37 | Модуль управления свечами накаливания | МУСН-03 | 1 | 1 | 37 | |||
| 38 | Модуль диодный | МД4-5 | 2 | 2 | 38 | |||
| 39 | Прерыватель | ПЭУП-4 | 1 | 1 | 39 | |||
| 40 | Кабельная стяжка | SEL.3.223 | 20 | 20 | 40 | |||
| 42 | Микроконтроллер мобильный | SIX-11G2AMPK196NFPE | 1 | 1 | 42 | |||
| 43 | Предохранитель- | 35.3722-01 | 21 | 21 | 43 | |||
| 44 | Предохранитель системы управления двигателем | 35.3722-02 | 2 | 2 | 44 | |||
| 45 | Реле | 981.3747-01 | 11 | 11 | 45 | |||
| 46 | Реле | 903.3747 | 3 | 3 | 46 | |||
| 47 | Модуль | МИ-1М | 7 | 7 | 47 | |||
| 48 | Колодка гнездовая | КР-1 | 4 | 4 | 48 | |||
| 49 | Колодка гнездовая | КУ-2 | 6 | 6 | 49 | |||
| 50 | Колодка силовой цепи | КС-1 | 1 | 1 | 50 | |||
| 51 | Лапка монтажная | ЛМ-1 | 6 | 6 | 51 | |||
| 52 | Фиксатор | Ф-1 | 33 | 33 | 52 |
