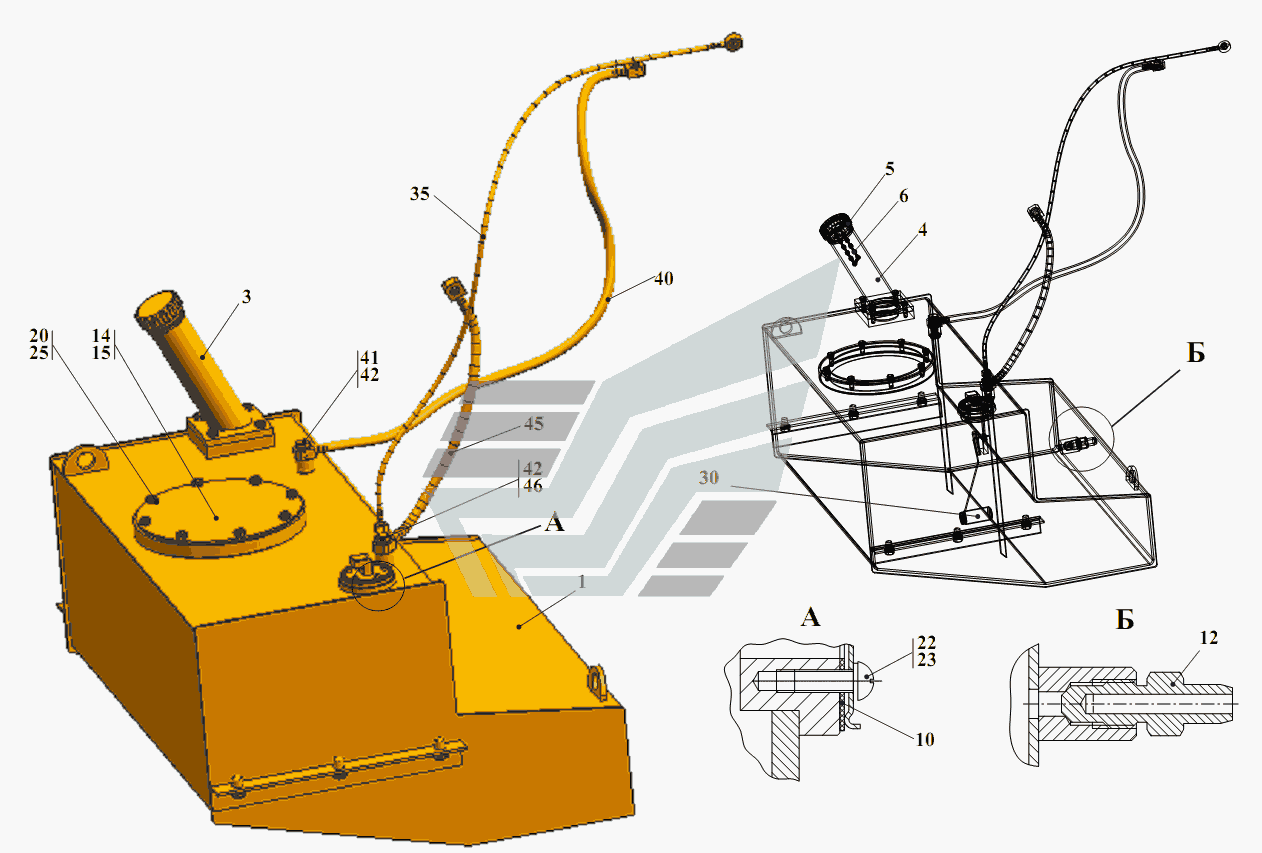

Бак топливный- Б
100%
Название детали
Корпус бака
Заводской номер
320.11.01.100-Б
Количество на модель
1
№
1
Название детали
Наливной носик
Заводской номер
525.02.00.350
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
525.02.00.360
Количество на модель
1
№
4
Название детали
Пробка
Заводской номер
082-1103010
Количество на модель
1
№
5
Название детали
Цепочка
Заводской номер
36-1101035
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
ТМ-59.2000-08
Количество на модель
1
№
10
Название детали
Штуцер
Заводской номер
ТМ-59.2000-1ЗА
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
ТО-28А.02.02.002
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
ТО-28А.02.02.003
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
12
№
20
Название детали
Винт
Заводской номер
B.M5-6gx14.46.0115
Количество на модель
5
№
22
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
5
№
23
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
25
Название детали
Кольцо- -
Заводской номер
070-080-58-2-2
Количество на модель
1
№
27
Название детали
Датчик
Заводской номер
ДУМП-22МТУ1-93
Количество на модель
1
№
30
Название детали
Трубопровод сливной
Заводской номер
320.11.00.100-Б
Количество на модель
1
№
35
Название детали
Трубка топливная низкого давления
Заводской номер
245-11.04.180-А1-05
Количество на модель
1
№
40
Название детали
Болт поворотный
Заводской номер
ТМ-59М.10.30.002
Количество на модель
1
№
41
Название детали
прокладка
Заводской номер
14МЗ
Количество на модель
4
№
42
Название детали
Трубка топливная низкого давления
Заводской номер
245-11.04.180-А1-03
Количество на модель
1
№
45
Название детали
Штуцер
Заводской номер
ТО-28А.02.00.009
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус бака | 320.11.01.100-Б | 1 | 1 | 1 | |||
| 3 | Наливной носик | 525.02.00.350 | 1 | 1 | 3 | |||
| 4 | Труба | 525.02.00.360 | 1 | 1 | 4 | |||
| 5 | Пробка | 082-1103010 | 1 | 1 | 5 | |||
| 6 | Цепочка | 36-1101035 | 1 | 1 | 6 | |||
| 10 | прокладка | ТМ-59.2000-08 | 1 | 1 | 10 | |||
| 12 | Штуцер | ТМ-59.2000-1ЗА | 1 | 1 | 12 | |||
| 14 | Крышка | ТО-28А.02.02.002 | 1 | 1 | 14 | |||
| 15 | прокладка | ТО-28А.02.02.003 | 1 | 1 | 15 | |||
| 20 | Болт | M8-6gx20.88.35.0115 | 12 | 12 | 20 | |||
| 22 | Винт | B.M5-6gx14.46.0115 | 5 | 5 | 22 | |||
| 23 | Шайба | 5.65Г.0115 | 5 | 5 | 23 | |||
| 25 | Шайба | 8.65Г.0115 | 12 | 12 | 25 | |||
| 27 | Кольцо- - | 070-080-58-2-2 | 1 | 1 | 27 | |||
| 30 | Датчик | ДУМП-22МТУ1-93 | 1 | 1 | 30 | |||
| 35 | Трубопровод сливной | 320.11.00.100-Б | 1 | 1 | 35 | |||
| 40 | Трубка топливная низкого давления | 245-11.04.180-А1-05 | 1 | 1 | 40 | |||
| 41 | Болт поворотный | ТМ-59М.10.30.002 | 1 | 1 | 41 | |||
| 42 | прокладка | 14МЗ | 4 | 4 | 42 | |||
| 45 | Трубка топливная низкого давления | 245-11.04.180-А1-03 | 1 | 1 | 45 | |||
| 46 | Штуцер | ТО-28А.02.00.009 | 1 | 1 | 46 |
