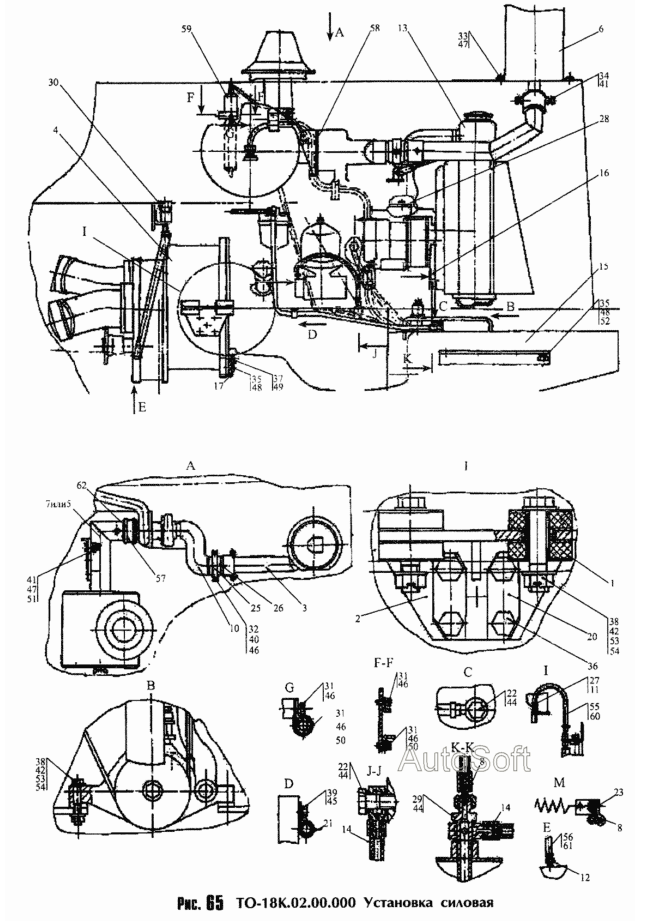

Установка силовая ТО-18К.02.00.000
100%
Название детали
Подушка
Заводской номер
Д-565.3920-00
Количество на модель
8
№
1
Название детали
Кронштейн
Заводской номер
ТМ-3.10.05.600
Количество на модель
2
№
2
Название детали
Трубопровод
Заводской номер
ТО-18Д.02.03.000
Количество на модель
1
№
3
Название детали
Редуктор
Заводской номер
ТО-18Д.02.05.000
Количество на модель
1
№
4
Название детали
Воздухоочиститель
Заводской номер
ТО-18Д.02.07.000
Количество на модель
1
№
5
Название детали
Глушитель
Заводской номер
ТО-18Д.02.08.000
Количество на модель
1
№
6
Название детали
Воздухоочиститель
Заводской номер
ТО-18Д.02.07.000-01
Количество на модель
1
№
7
Название детали
Трубопровод сливной
Заводской номер
ТО-18Д.02.10.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
ТО-18Д.02.12.000
Количество на модель
1
№
9
Название детали
Переходник
Заводской номер
ТО-18Д.02.13.000
Количество на модель
1
№
10
Название детали
Переходник
Заводской номер
ТО-18Д.02.14.000
Количество на модель
1
№
11
Название детали
Ниппель
Заводской номер
ТО-18Д.02.15.000
Количество на модель
1
№
12
Название детали
Система охлаждения
Заводской номер
ТО-18Д.02.16.000
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
ТО-28А.02.09.000-01
Количество на модель
1
№
14
Название детали
Бак топливный
Заводской номер
ТО-18К.02.01.000
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
322.02.00.002
Количество на модель
1
№
16
Название детали
Штифт
Заводской номер
Д-565.3110-21
Количество на модель
2
№
17
Название детали
Втулка распорная
Заводской номер
Д-565.3900-01
Количество на модель
4
№
18
Название детали
Штуцер
Заводской номер
Д-565.4100-44
Количество на модель
1
№
19
Название детали
Планка
Заводской номер
ТМ-3.10.05.001
Количество на модель
4
№
20
Название детали
Хомут
Заводской номер
ТМ-59.1080-04
Количество на модель
2
№
21
Название детали
Болт поворотный
Заводской номер
ТМ-59М.10.30.002
Количество на модель
3
№
22
Название детали
Хомут
Заводской номер
ТО-18А.11.00.009
Количество на модель
1
№
23
Название детали
Хомут
Заводской номер
ТО-18А.11.00.009-01
Количество на модель
1
№
24
Название детали
Хомут
Заводской номер
ТО-18Д.02.00.001
Количество на модель
2
№
25
Название детали
Переходник
Заводской номер
ТО-18Д.02.00.002
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
ТО-18Д.02.00.004
Количество на модель
1
№
27
Название детали
Крышка
Заводской номер
ТО-18Д.02.00.007
Количество на модель
1
№
28
Название детали
Штуцер
Заводской номер
ТО-28А.02.00.009
Количество на модель
1
№
29
Название детали
Заглушка
Заводской номер
УДГ1-09.03.006
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
М6-6gх16.56.0115.7796
Количество на модель
3
№
31
Название детали
Болт
Заводской номер
М8-6gх30.56.0115.7796
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
М10-6gх16.56.0115.7796
Количество на модель
4
№
33
Название детали
Болт
Заводской номер
М10-6gх25.56.0115.7796
Количество на модель
4
№
34
Название детали
Болт
Заводской номер
М12-6gх25.56.0115.7796
Количество на модель
18
№
35
Название детали
Болт
Заводской номер
М14-6gх30.56.0115.7796
Количество на модель
8
№
36
Название детали
Болт
Заводской номер
2M16-6gх30.46.0115.7796
Количество на модель
10
№
37
Название детали
Болт
Заводской номер
2M16-6gх80.46.0115.7796
Количество на модель
6
№
38
Название детали
Болт
Заводской номер
М6-6gх12.46.0115.7798
Количество на модель
2
№
39
Название детали
Гайка
Заводской номер
М8-6Н.05.0115.5916
Количество на модель
4
№
40
Название детали
Гайка
Заводской номер
М10-6Н.05.0115.5916
Количество на модель
8
№
41
Название детали
Гайка
Заводской номер
М16-6Н.05.35.0115.5919
Количество на модель
6
№
42
Название детали
прокладка
Заводской номер
10АО.23358
Количество на модель
1
№
43
Название детали
прокладка
Заводской номер
14АО.23358
Количество на модель
8
№
44
Название детали
Шайба
Заводской номер
6.65Г.0115.6402
Количество на модель
2
№
45
Название детали
Шайба
Заводской номер
8.65Г.0115.6402
Количество на модель
5
№
46
Название детали
Шайба
Заводской номер
10.65Г.0115.6402
Количество на модель
8
№
47
Название детали
Шайба
Заводской номер
12.65Г.0115.6402
Количество на модель
18
№
48
Название детали
Шайба
Заводской номер
16.65Г.0115.6402
Количество на модель
10
№
49
Название детали
Шайба
Заводской номер
А8.02.СТ.3.0115.11371
Количество на модель
1
№
50
Название детали
Шайба
Заводской номер
А10.02.СТ.3.0115.11371
Количество на модель
4
№
51
Название детали
Шайба
Заводской номер
А12.02.Ст.3.0115.11371
Количество на модель
12
№
52
Название детали
Шайба
Заводской номер
А16.02.СТ.3.0115.11371
Количество на модель
12
№
53
Название детали
Шплинт
Заводской номер
4х36.019.397
Количество на модель
6
№
54
Название детали
Рукав ( мм)
Заводской номер
10х17,5-1,47.10362
Количество на модель
1
№
55
Название детали
Рукав (L= мм)
Заводской номер
20х29-1,6.10362
Количество на модель
1
№
56
Название детали
Рукав (L=145+3мм)
Заводской номер
60х73-0,49.10362
Количество на модель
1
№
57
Название детали
Дизель
Заводской номер
Д-245
Количество на модель
1
№
58
Название детали
Приспособление пусковое аэрозольное с электромагнитным приводом
Заводской номер
17.11.3741.000ГИ
Количество на модель
1
№
59
Название детали
Зажим TORRO
Заводской номер
12х20/9-C7W2
Количество на модель
2
№
60
Название детали
Зажим TORRO
Заводской номер
20х32/9-C7W2
Количество на модель
2
№
61
Название детали
Зажим TORRO
Заводской номер
70х90/9-C7W2
Количество на модель
2
№
62
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подушка | Д-565.3920-00 | 8 | 8 | 1 | |||
| 2 | Кронштейн | ТМ-3.10.05.600 | 2 | 2 | 2 | |||
| 3 | Трубопровод | ТО-18Д.02.03.000 | 1 | 1 | 3 | |||
| 4 | Редуктор | ТО-18Д.02.05.000 | 1 | 1 | 4 | |||
| 5 | Воздухоочиститель | ТО-18Д.02.07.000 | 1 | 1 | 5 | |||
| 6 | Глушитель | ТО-18Д.02.08.000 | 1 | 1 | 6 | |||
| 7 | Воздухоочиститель | ТО-18Д.02.07.000-01 | 1 | 1 | 7 | |||
| 8 | Трубопровод сливной | ТО-18Д.02.10.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | ТО-18Д.02.12.000 | 1 | 1 | 9 | |||
| 10 | Переходник | ТО-18Д.02.13.000 | 1 | 1 | 10 | |||
| 11 | Переходник | ТО-18Д.02.14.000 | 1 | 1 | 11 | |||
| 12 | Ниппель | ТО-18Д.02.15.000 | 1 | 1 | 12 | |||
| 13 | Система охлаждения | ТО-18Д.02.16.000 | 1 | 1 | 13 | |||
| 14 | Трубопровод | ТО-28А.02.09.000-01 | 1 | 1 | 14 | |||
| 15 | Бак топливный | ТО-18К.02.01.000 | 1 | 1 | 15 | |||
| 16 | Крышка | 322.02.00.002 | 1 | 1 | 16 | |||
| 17 | Штифт | Д-565.3110-21 | 2 | 2 | 17 | |||
| 18 | Втулка распорная | Д-565.3900-01 | 4 | 4 | 18 | |||
| 19 | Штуцер | Д-565.4100-44 | 1 | 1 | 19 | |||
| 20 | Планка | ТМ-3.10.05.001 | 4 | 4 | 20 | |||
| 21 | Хомут | ТМ-59.1080-04 | 2 | 2 | 21 | |||
| 22 | Болт поворотный | ТМ-59М.10.30.002 | 3 | 3 | 22 | |||
| 23 | Хомут | ТО-18А.11.00.009 | 1 | 1 | 23 | |||
| 24 | Хомут | ТО-18А.11.00.009-01 | 1 | 1 | 24 | |||
| 25 | Хомут | ТО-18Д.02.00.001 | 2 | 2 | 25 | |||
| 26 | Переходник | ТО-18Д.02.00.002 | 1 | 1 | 26 | |||
| 27 | Штуцер | ТО-18Д.02.00.004 | 1 | 1 | 27 | |||
| 28 | Крышка | ТО-18Д.02.00.007 | 1 | 1 | 28 | |||
| 29 | Штуцер | ТО-28А.02.00.009 | 1 | 1 | 29 | |||
| 30 | Заглушка | УДГ1-09.03.006 | 1 | 1 | 30 | |||
| 31 | Болт | М6-6gх16.56.0115.7796 | 3 | 3 | 31 | |||
| 32 | Болт | М8-6gх30.56.0115.7796 | 2 | 2 | 32 | |||
| 33 | Болт | М10-6gх16.56.0115.7796 | 4 | 4 | 33 | |||
| 34 | Болт | М10-6gх25.56.0115.7796 | 4 | 4 | 34 | |||
| 35 | Болт | М12-6gх25.56.0115.7796 | 18 | 18 | 35 | |||
| 36 | Болт | М14-6gх30.56.0115.7796 | 8 | 8 | 36 | |||
| 37 | Болт | 2M16-6gх30.46.0115.7796 | 10 | 10 | 37 | |||
| 38 | Болт | 2M16-6gх80.46.0115.7796 | 6 | 6 | 38 | |||
| 39 | Болт | М6-6gх12.46.0115.7798 | 2 | 2 | 39 | |||
| 40 | Гайка | М8-6Н.05.0115.5916 | 4 | 4 | 40 | |||
| 41 | Гайка | М10-6Н.05.0115.5916 | 8 | 8 | 41 | |||
| 42 | Гайка | М16-6Н.05.35.0115.5919 | 6 | 6 | 42 | |||
| 43 | прокладка | 10АО.23358 | 1 | 1 | 43 | |||
| 44 | прокладка | 14АО.23358 | 8 | 8 | 44 | |||
| 45 | Шайба | 6.65Г.0115.6402 | 2 | 2 | 45 | |||
| 46 | Шайба | 8.65Г.0115.6402 | 5 | 5 | 46 | |||
| 47 | Шайба | 10.65Г.0115.6402 | 8 | 8 | 47 | |||
| 48 | Шайба | 12.65Г.0115.6402 | 18 | 18 | 48 | |||
| 49 | Шайба | 16.65Г.0115.6402 | 10 | 10 | 49 | |||
| 50 | Шайба | А8.02.СТ.3.0115.11371 | 1 | 1 | 50 | |||
| 51 | Шайба | А10.02.СТ.3.0115.11371 | 4 | 4 | 51 | |||
| 52 | Шайба | А12.02.Ст.3.0115.11371 | 12 | 12 | 52 | |||
| 53 | Шайба | А16.02.СТ.3.0115.11371 | 12 | 12 | 53 | |||
| 54 | Шплинт | 4х36.019.397 | 6 | 6 | 54 | |||
| 55 | Рукав ( мм) | 10х17,5-1,47.10362 | 1 | 1 | 55 | |||
| 56 | Рукав (L= мм) | 20х29-1,6.10362 | 1 | 1 | 56 | |||
| 57 | Рукав (L=145+3мм) | 60х73-0,49.10362 | 1 | 1 | 57 | |||
| 58 | Дизель | Д-245 | 1 | 1 | 58 | |||
| 59 | Приспособление пусковое аэрозольное с электромагнитным приводом | 17.11.3741.000ГИ | 1 | 1 | 59 | |||
| 60 | Зажим TORRO | 12х20/9-C7W2 | 2 | 2 | 60 | |||
| 61 | Зажим TORRO | 20х32/9-C7W2 | 2 | 2 | 61 | |||
| 62 | Зажим TORRO | 70х90/9-C7W2 | 2 | 2 | 62 |
