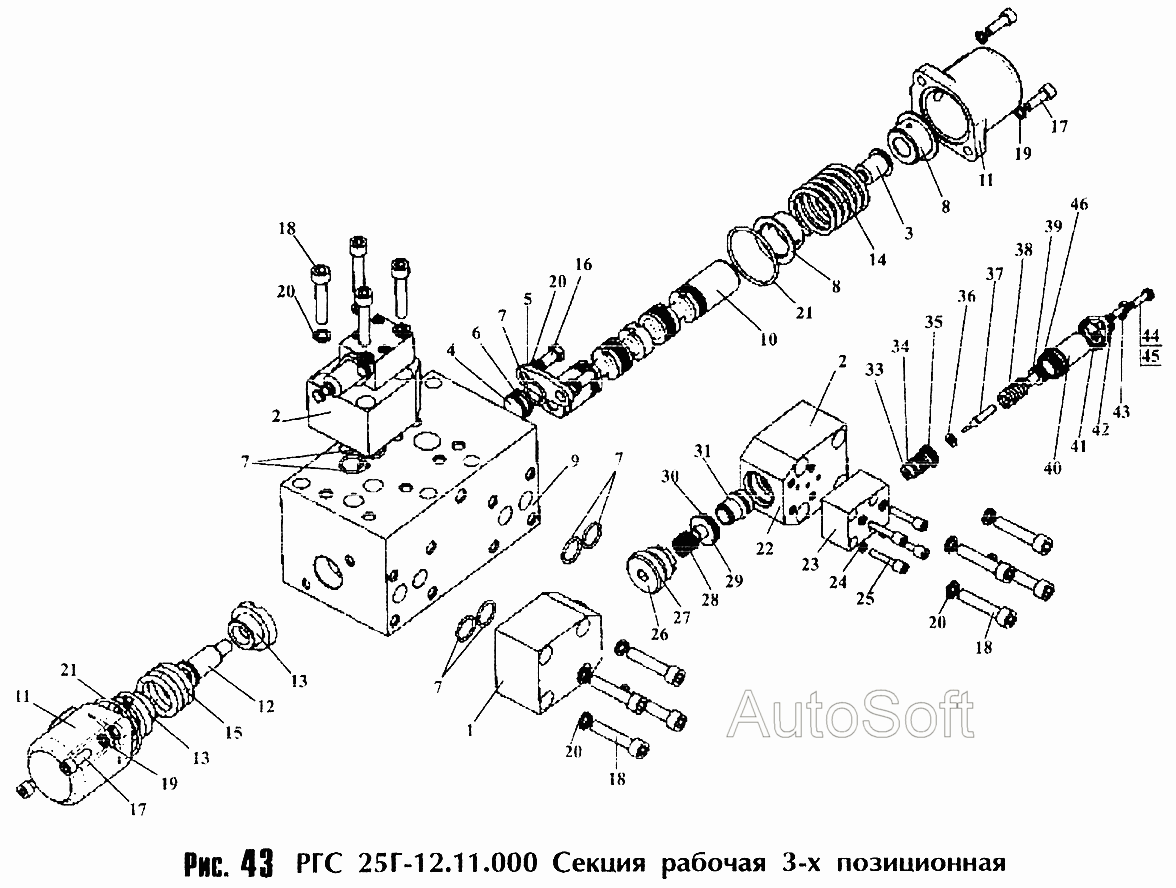

Секция рабочая 3-х позиционная РГС25Г-12.11.000
100%
Название детали
Клапан обратный
Заводской номер
РГС25-12.01.200
Количество на модель
1
№
1
Название детали
Клапан предохранительный
Заводской номер
РГС25-12.01.500
Количество на модель
2
№
2
Название детали
Хвостовик
Заводской номер
РГС25-12.01.006
Количество на модель
1
№
3
Название детали
Пробка
Заводской номер
РГС25-12.01.007
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
РГС25-12.01.009
Количество на модель
1
№
5
Название детали
Кольцо защитное
Заводской номер
РГС25-12.01.012
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
021-025-25-2-2.9833
Количество на модель
7
№
7
Название детали
Опора пружины
Заводской номер
РГС25-12.01.014
Количество на модель
2
№
8
Название детали
корпус
Заводской номер
РГС25Г-12.11.001
Количество на модель
1
№
9
Название детали
Золотник
Заводской номер
РГС25Г-12.11.002
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
РГС25Г-12.11.003
Количество на модель
2
№
11
Название детали
Хвостовик
Заводской номер
РГС25Г-12.11.006
Количество на модель
1
№
12
Название детали
Опора пружины
Заводской номер
РГС25Г-12.11.025
Количество на модель
2
№
13
Название детали
Пружина центрирующая
Заводской номер
РГС25Г-12.11.026
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
РГС25Г-12.11.027
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
2
№
16
Название детали
Винт
Заводской номер
М8х25.11738
Количество на модель
4
№
17
Название детали
Винт
Заводской номер
М10х50.11738
Количество на модель
12
№
18
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
14
№
20
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-2.9833
Количество на модель
2
№
21
Название детали
Переливной клапан
Заводской номер
РГС25-12.01.510
Количество на модель
1
№
22
Название детали
Клапан вспомогательный
Заводской номер
УГА1-01.01.020
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
4
№
24
Название детали
Винт
Заводской номер
УГА1-01.01.011
Количество на модель
4
№
25
Название детали
Пробка
Заводской номер
РГС25-12.01.115
Количество на модель
1
№
26
Название детали
КОЛЬЦО
Заводской номер
030-035-30-2-2.9833
Количество на модель
1
№
27
Название детали
Пружина
Заводской номер
РГС25-12.01.114
Количество на модель
1
№
28
Название детали
Клапан
Заводской номер
РГС25-12.01.113
Количество на модель
1
№
29
Название детали
Кольцо защитное
Заводской номер
РГС25-12.01.116
Количество на модель
1
№
30
Название детали
Седло
Заводской номер
РГС25-12.01.112
Количество на модель
1
№
31
Название детали
КОЛЬЦО
Заводской номер
006-009-19-2-2.9833
Количество на модель
3
№
32
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-3.9833
Количество на модель
3
№
33
Название детали
Кольцо защитное
Заводской номер
УГА1-01.01.032
Количество на модель
2
№
34
Название детали
Седло
Заводской номер
УГА1-01.01.023
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
УГА1-01.01.031
Количество на модель
1
№
36
Название детали
Стержень
Заводской номер
УГА1-01.01.026
Количество на модель
1
№
37
Название детали
Пружина
Заводской номер
УГА1-01.01.029
Количество на модель
1
№
38
Название детали
Поршень
Заводской номер
УГА1-01.01.028
Количество на модель
1
№
39
Название детали
Стакан
Заводской номер
УГА1-01.01.022
Количество на модель
1
№
40
Название детали
Фланец
Заводской номер
УГА1-01.01.025
Количество на модель
1
№
41
Название детали
Болт
Заводской номер
3М6х16.7798
Количество на модель
2
№
43
Название детали
Болт
Заводской номер
3М6х20.7798
Количество на модель
1
№
44
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
1
№
45
Название детали
КОЛЬЦО
Заводской номер
021-025-25-2-3.9833
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан обратный | РГС25-12.01.200 | 1 | 1 | 1 | |||
| 2 | Клапан предохранительный | РГС25-12.01.500 | 2 | 2 | 2 | |||
| 3 | Хвостовик | РГС25-12.01.006 | 1 | 1 | 3 | |||
| 4 | Пробка | РГС25-12.01.007 | 1 | 1 | 4 | |||
| 5 | Крышка | РГС25-12.01.009 | 1 | 1 | 5 | |||
| 6 | Кольцо защитное | РГС25-12.01.012 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | 021-025-25-2-2.9833 | 7 | 7 | 7 | |||
| 8 | Опора пружины | РГС25-12.01.014 | 2 | 2 | 8 | |||
| 9 | корпус | РГС25Г-12.11.001 | 1 | 1 | 9 | |||
| 10 | Золотник | РГС25Г-12.11.002 | 1 | 1 | 10 | |||
| 11 | Крышка | РГС25Г-12.11.003 | 2 | 2 | 11 | |||
| 12 | Хвостовик | РГС25Г-12.11.006 | 1 | 1 | 12 | |||
| 13 | Опора пружины | РГС25Г-12.11.025 | 2 | 2 | 13 | |||
| 14 | Пружина центрирующая | РГС25Г-12.11.026 | 1 | 1 | 14 | |||
| 15 | Пружина | РГС25Г-12.11.027 | 1 | 1 | 15 | |||
| 16 | Болт | М10х20.7796 | 2 | 2 | 16 | |||
| 17 | Винт | М8х25.11738 | 4 | 4 | 17 | |||
| 18 | Винт | М10х50.11738 | 12 | 12 | 18 | |||
| 19 | Шайба | 8.65Г.6402 | 4 | 4 | 19 | |||
| 20 | Шайба | 10.65Г.6402 | 14 | 14 | 20 | |||
| 21 | КОЛЬЦО | 055-060-30-2-2.9833 | 2 | 2 | 21 | |||
| 22 | Переливной клапан | РГС25-12.01.510 | 1 | 1 | 22 | |||
| 23 | Клапан вспомогательный | УГА1-01.01.020 | 1 | 1 | 23 | |||
| 24 | Шайба | 6.6402 | 4 | 4 | 24 | |||
| 25 | Винт | УГА1-01.01.011 | 4 | 4 | 25 | |||
| 26 | Пробка | РГС25-12.01.115 | 1 | 1 | 26 | |||
| 27 | КОЛЬЦО | 030-035-30-2-2.9833 | 1 | 1 | 27 | |||
| 28 | Пружина | РГС25-12.01.114 | 1 | 1 | 28 | |||
| 29 | Клапан | РГС25-12.01.113 | 1 | 1 | 29 | |||
| 30 | Кольцо защитное | РГС25-12.01.116 | 1 | 1 | 30 | |||
| 31 | Седло | РГС25-12.01.112 | 1 | 1 | 31 | |||
| 32 | КОЛЬЦО | 006-009-19-2-2.9833 | 3 | 3 | 32 | |||
| 33 | КОЛЬЦО | 012-016-25-2-3.9833 | 3 | 3 | 33 | |||
| 34 | Кольцо защитное | УГА1-01.01.032 | 2 | 2 | 34 | |||
| 35 | Седло | УГА1-01.01.023 | 1 | 1 | 35 | |||
| 36 | Шайба | УГА1-01.01.031 | 1 | 1 | 36 | |||
| 37 | Стержень | УГА1-01.01.026 | 1 | 1 | 37 | |||
| 38 | Пружина | УГА1-01.01.029 | 1 | 1 | 38 | |||
| 39 | Поршень | УГА1-01.01.028 | 1 | 1 | 39 | |||
| 40 | Стакан | УГА1-01.01.022 | 1 | 1 | 40 | |||
| 41 | Фланец | УГА1-01.01.025 | 1 | 1 | 41 | |||
| 43 | Болт | 3М6х16.7798 | 2 | 2 | 43 | |||
| 44 | Болт | 3М6х20.7798 | 1 | 1 | 44 | |||
| 45 | Орех | М6.5915 | 1 | 1 | 45 | |||
| 46 | КОЛЬЦО | 021-025-25-2-3.9833 | 1 | 1 | 46 |
