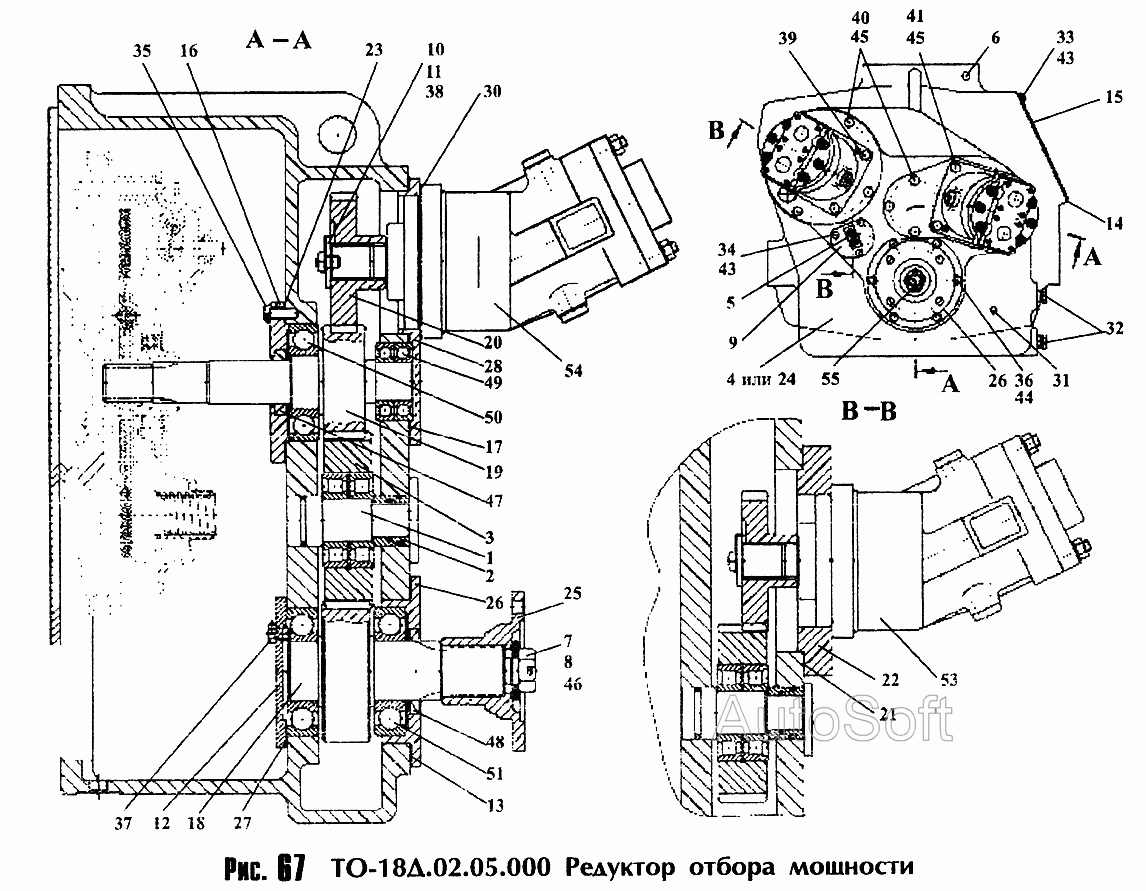

Редуктор отбора мощности ТО-18Д.02.05.000
100%
Название детали
Ось
Заводской номер
ТО-18.02.04.800
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
ТО-18.02.04.920
Количество на модель
1
№
2
Название детали
Шестерня
Заводской номер
ТО-18Д.02.05.060
Количество на модель
1
№
3
Название детали
Корпус
Заводской номер
ТО-18Д.02.05.100
Количество на модель
1
№
4
Название детали
Планка
Заводской номер
Д-902.80.00.031
Количество на модель
1
№
5
Название детали
Штифт
Заводской номер
Д-565.3110-21
Количество на модель
2
№
6
Название детали
Орех
Заводской номер
Д-565.3910-32
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
Д-565.3910-33
Количество на модель
1
№
8
Название детали
Тарелка
Заводской номер
ТО-18.02.04.025
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
ТО-18.02.04.904
Количество на модель
2
№
10
Название детали
Стопорная шайба
Заводской номер
ТО-18.02.04.906
Количество на модель
2
№
11
Название детали
Крышка
Заводской номер
ТО-18Д.02.05.003
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
ТО-18Д.02.05.007
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
ТО-18Д.02.05.008
Количество на модель
1
№
14
Название детали
Крышка
Заводской номер
ТО-18Д.02.05.009
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
ТО-18Д.02.05.012
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
ТО-18Д.02.05.018
Количество на модель
1
№
17
Название детали
Вал- шестерня
Заводской номер
ТО-18Д.02.05.021
Количество на модель
1
№
18
Название детали
Вал- шестерня
Заводской номер
ТО-18Д.02.05.022
Количество на модель
1
№
19
Название детали
Шестерня
Заводской номер
ТО-18Д.02.05.026
Количество на модель
2
№
20
Название детали
Прокладка
Заводской номер
ТО-18Д.02.05.028
Количество на модель
1
№
21
Название детали
Проставка
Заводской номер
ТО-18Д.02.05.029
Количество на модель
1
№
22
Название детали
прокладка
Заводской номер
ТО-18Д.02.05.031
Количество на модель
1
№
23
Название детали
Корпус
Заводской номер
ТО-18Д.02.05.032
Количество на модель
1
№
24
Название детали
Фланец
Заводской номер
ТО-18Д.02.05.033
Количество на модель
1
№
25
Название детали
Крышка
Заводской номер
ТО-18Д.02.05.034
Количество на модель
1
№
26
Название детали
Прокладка
Заводской номер
ТО-18Д.02.05.036
Количество на модель
1
№
27
Название детали
Проставка
Заводской номер
ТО-18Д.02.05.037
Количество на модель
1
№
28
Название детали
Крышка
Заводской номер
ТО-28.02.05.005
Количество на модель
2
№
29
Название детали
прокладка
Заводской номер
ТО-28.02.04.029
Количество на модель
2
№
30
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
1
№
31
Название детали
Заглушка
Заводской номер
УДГ1-09.03.006
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
М8х16.56.0115.7796
Количество на модель
4
№
33
Название детали
Болт
Заводской номер
М8х20.56.0115.7796
Количество на модель
5
№
34
Название детали
Болт
Заводской номер
3М10х25.56.0115.7796
Количество на модель
6
№
35
Название детали
Болт
Заводской номер
М10х25.56.0115.7796
Количество на модель
6
№
36
Название детали
Болт
Заводской номер
3М12х25.56.0115.7796
Количество на модель
4
№
37
Название детали
Болт
Заводской номер
М12х25.56.0115.7796
Количество на модель
6
№
38
Название детали
Болт
Заводской номер
М12х35.56.0115.7796
Количество на модель
4
№
39
Название детали
Болт
Заводской номер
М12х45.56.0115.7796
Количество на модель
7
№
40
Название детали
Болт
Заводской номер
М12х60.56.0115.7796
Количество на модель
4
№
41
Название детали
Болт
Заводской номер
М12х20.56.0115.7796
Количество на модель
4
№
42
Название детали
Шайба
Заводской номер
8.65Г.0115.6402
Количество на модель
9
№
43
Название детали
Шайба
Заводской номер
10.65Г.0115.6402
Количество на модель
6
№
44
Название детали
Шайба
Заводской номер
12.65Г.0115.6402
Количество на модель
24
№
45
Название детали
Шплинт
Заводской номер
4х40.0115.397
Количество на модель
1
№
46
Название детали
Манжета
Заводской номер
1.2-40х60-1.8752
Количество на модель
1
№
47
Название детали
Манжета
Заводской номер
1.2-55х80-1.8752
Количество на модель
1
№
48
Название детали
Подшипник
Заводской номер
207.8338
Количество на модель
2
№
49
Название детали
Подшипник
Заводской номер
310.8338
Количество на модель
1
№
50
Название детали
Подшипник
Заводской номер
311.8338
Количество на модель
2
№
51
Название детали
Сапун
Заводской номер
298430-П
Количество на модель
1
№
52
Название детали
Гидронасос 310.3.56-03
Заводской номер
310.3.56-03
Количество на модель
1
№
53
Название детали
Насос
Заводской номер
310.3.56-04
Количество на модель
1
№
54
Название детали
Проволока (m=0,038кг)
Заводской номер
1Д-01.3282
Количество на модель
1
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ось | ТО-18.02.04.800 | 1 | 1 | 1 | |||
| 2 | Втулка | ТО-18.02.04.920 | 1 | 1 | 2 | |||
| 3 | Шестерня | ТО-18Д.02.05.060 | 1 | 1 | 3 | |||
| 4 | Корпус | ТО-18Д.02.05.100 | 1 | 1 | 4 | |||
| 5 | Планка | Д-902.80.00.031 | 1 | 1 | 5 | |||
| 6 | Штифт | Д-565.3110-21 | 2 | 2 | 6 | |||
| 7 | Орех | Д-565.3910-32 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | Д-565.3910-33 | 1 | 1 | 8 | |||
| 9 | Тарелка | ТО-18.02.04.025 | 1 | 1 | 9 | |||
| 10 | Шайба | ТО-18.02.04.904 | 2 | 2 | 10 | |||
| 11 | Стопорная шайба | ТО-18.02.04.906 | 2 | 2 | 11 | |||
| 12 | Крышка | ТО-18Д.02.05.003 | 1 | 1 | 12 | |||
| 13 | Прокладка | ТО-18Д.02.05.007 | 1 | 1 | 13 | |||
| 14 | Прокладка | ТО-18Д.02.05.008 | 1 | 1 | 14 | |||
| 15 | Крышка | ТО-18Д.02.05.009 | 1 | 1 | 15 | |||
| 16 | Крышка | ТО-18Д.02.05.012 | 1 | 1 | 16 | |||
| 17 | Прокладка | ТО-18Д.02.05.018 | 1 | 1 | 17 | |||
| 18 | Вал- шестерня | ТО-18Д.02.05.021 | 1 | 1 | 18 | |||
| 19 | Вал- шестерня | ТО-18Д.02.05.022 | 1 | 1 | 19 | |||
| 20 | Шестерня | ТО-18Д.02.05.026 | 2 | 2 | 20 | |||
| 21 | Прокладка | ТО-18Д.02.05.028 | 1 | 1 | 21 | |||
| 22 | Проставка | ТО-18Д.02.05.029 | 1 | 1 | 22 | |||
| 23 | прокладка | ТО-18Д.02.05.031 | 1 | 1 | 23 | |||
| 24 | Корпус | ТО-18Д.02.05.032 | 1 | 1 | 24 | |||
| 25 | Фланец | ТО-18Д.02.05.033 | 1 | 1 | 25 | |||
| 26 | Крышка | ТО-18Д.02.05.034 | 1 | 1 | 26 | |||
| 27 | Прокладка | ТО-18Д.02.05.036 | 1 | 1 | 27 | |||
| 28 | Проставка | ТО-18Д.02.05.037 | 1 | 1 | 28 | |||
| 29 | Крышка | ТО-28.02.05.005 | 2 | 2 | 29 | |||
| 30 | прокладка | ТО-28.02.04.029 | 2 | 2 | 30 | |||
| 31 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 31 | |||
| 32 | Заглушка | УДГ1-09.03.006 | 2 | 2 | 32 | |||
| 33 | Болт | М8х16.56.0115.7796 | 4 | 4 | 33 | |||
| 34 | Болт | М8х20.56.0115.7796 | 5 | 5 | 34 | |||
| 35 | Болт | 3М10х25.56.0115.7796 | 6 | 6 | 35 | |||
| 36 | Болт | М10х25.56.0115.7796 | 6 | 6 | 36 | |||
| 37 | Болт | 3М12х25.56.0115.7796 | 4 | 4 | 37 | |||
| 38 | Болт | М12х25.56.0115.7796 | 6 | 6 | 38 | |||
| 39 | Болт | М12х35.56.0115.7796 | 4 | 4 | 39 | |||
| 40 | Болт | М12х45.56.0115.7796 | 7 | 7 | 40 | |||
| 41 | Болт | М12х60.56.0115.7796 | 4 | 4 | 41 | |||
| 42 | Болт | М12х20.56.0115.7796 | 4 | 4 | 42 | |||
| 43 | Шайба | 8.65Г.0115.6402 | 9 | 9 | 43 | |||
| 44 | Шайба | 10.65Г.0115.6402 | 6 | 6 | 44 | |||
| 45 | Шайба | 12.65Г.0115.6402 | 24 | 24 | 45 | |||
| 46 | Шплинт | 4х40.0115.397 | 1 | 1 | 46 | |||
| 47 | Манжета | 1.2-40х60-1.8752 | 1 | 1 | 47 | |||
| 48 | Манжета | 1.2-55х80-1.8752 | 1 | 1 | 48 | |||
| 49 | Подшипник | 207.8338 | 2 | 2 | 49 | |||
| 50 | Подшипник | 310.8338 | 1 | 1 | 50 | |||
| 51 | Подшипник | 311.8338 | 2 | 2 | 51 | |||
| 52 | Сапун | 298430-П | 1 | 1 | 52 | |||
| 53 | Гидронасос 310.3.56-03 | 310.3.56-03 | 1 | 1 | 53 | |||
| 54 | Насос | 310.3.56-04 | 1 | 1 | 54 | |||
| 55 | Проволока (m=0,038кг) | 1Д-01.3282 | 1 | 1 | 55 |
