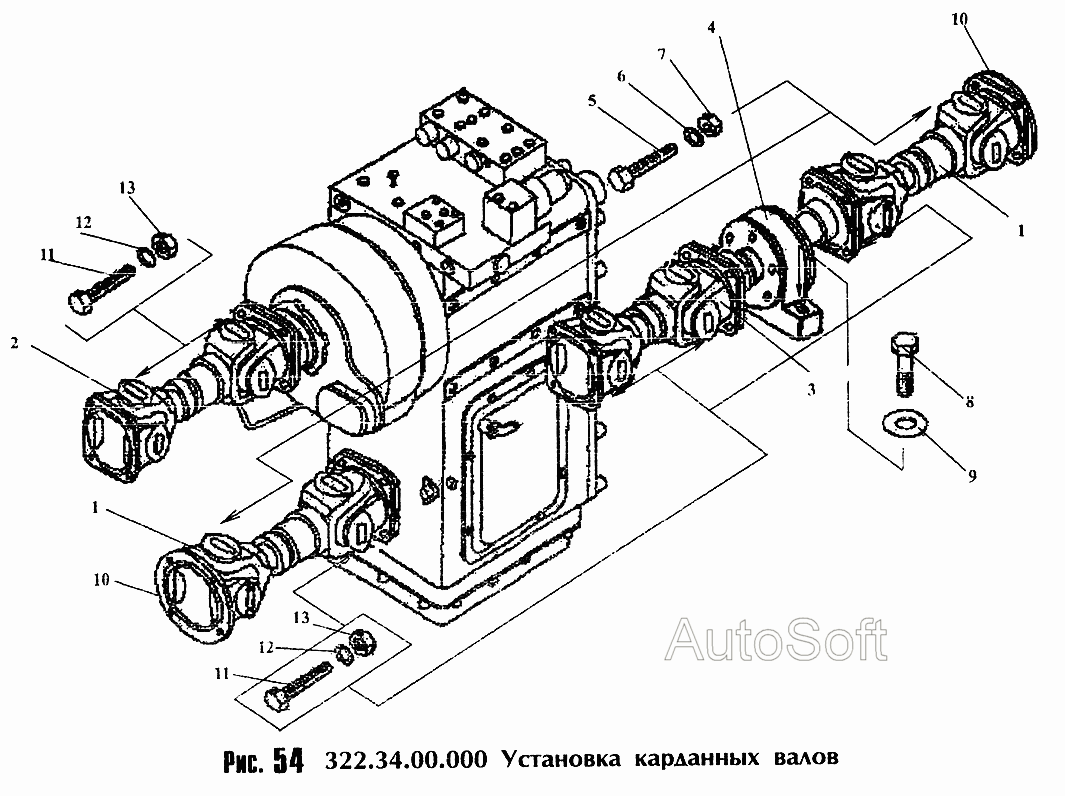

Установка карданных валов 322.34.00.000
100%
Название детали
Вал карданный
Заводской номер
322.34.02.000
Количество на модель
2
№
1
Название детали
Вал карданный
Заводской номер
КИС0106860-04
Количество на модель
1
№
2
Название детали
Вал карданный
Заводской номер
322.04.03.000
Количество на модель
1
№
3
Название детали
Опора карданного вала
Заводской номер
322.04.01.000
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
322.34.00.001
Количество на модель
8
№
5
Название детали
Шайба
Заводской номер
16.65Г.0115.6402
Количество на модель
8
№
6
Название детали
Гайка
Заводской номер
322.34.00.002
Количество на модель
8
№
7
Название детали
Болт
Заводской номер
М20х1,5х40.109.40Х.0115.7796
Количество на модель
2
№
8
Название детали
Шайба стопорная
Заводской номер
322.04.00.001
Количество на модель
2
№
9
Название детали
Проставка
Заводской номер
322.34.00.003
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
ТО-18А.04.00.002
Количество на модель
24
№
11
Название детали
Шайба
Заводской номер
14.65Г.0115.6402
Количество на модель
24
№
12
Название детали
Гайка
Заводской номер
М14х1,5.10.40Х.0115.15521
Количество на модель
24
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал карданный | 322.34.02.000 | 2 | 2 | 1 | |||
| 2 | Вал карданный | КИС0106860-04 | 1 | 1 | 2 | |||
| 3 | Вал карданный | 322.04.03.000 | 1 | 1 | 3 | |||
| 4 | Опора карданного вала | 322.04.01.000 | 1 | 1 | 4 | |||
| 5 | Болт | 322.34.00.001 | 8 | 8 | 5 | |||
| 6 | Шайба | 16.65Г.0115.6402 | 8 | 8 | 6 | |||
| 7 | Гайка | 322.34.00.002 | 8 | 8 | 7 | |||
| 8 | Болт | М20х1,5х40.109.40Х.0115.7796 | 2 | 2 | 8 | |||
| 9 | Шайба стопорная | 322.04.00.001 | 2 | 2 | 9 | |||
| 10 | Проставка | 322.34.00.003 | 2 | 2 | 10 | |||
| 11 | Болт | ТО-18А.04.00.002 | 24 | 24 | 11 | |||
| 12 | Шайба | 14.65Г.0115.6402 | 24 | 24 | 12 | |||
| 13 | Гайка | М14х1,5.10.40Х.0115.15521 | 24 | 24 | 13 |
