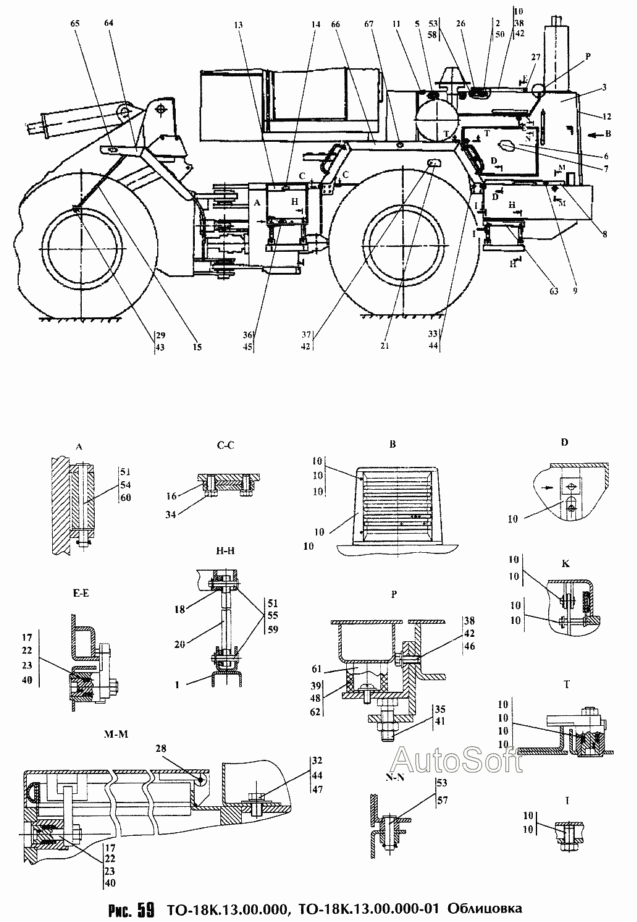

Облицовка ТО-18К.13.00.000, ТО-18К.13.00.000-01
100%
Название детали
Подножка
Заводской номер
ТО-18Б.83.19.000
Количество на модель
4
№
1
Название детали
Гайка
Заводской номер
ТО-18Д.02.07.400
Количество на модель
1
№
2
Название детали
Каркас
Заводской номер
ТО-18Д.13.02.000
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
ТО-18Д.13.03.000
Количество на модель
1
№
4
Название детали
Рычаг
Заводской номер
ТО-18Д.13.05.000
Количество на модель
1
№
5
Название детали
Люк
Заводской номер
ТО-18Д.13.06.000
Количество на модель
1
№
6
Название детали
Люк
Заводской номер
ТО-18Д.13.07.000
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
ТО-18Д.13.17.000
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
ТО-18Д.13.17.000-01
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
ТО-18Д.13.21.000
Количество на модель
1
№
10
Название детали
Петля
Заводской номер
ТО-18Д.13.22.000
Количество на модель
2
№
11
Название детали
Решетка
Заводской номер
ТО-18Д.13.23.000
Количество на модель
1
№
12
Название детали
Лестница
Заводской номер
ТО-18К.13.05.000-01
Количество на модель
1
№
14
Название детали
Лист
Заводской номер
322.13.00.001
Количество на модель
1
№
15
Название детали
Лист
Заводской номер
322.13.00.002
Количество на модель
4
№
16
Название детали
Пружина
Заводской номер
ЛО-16.80.70.201
Количество на модель
6
№
17
Название детали
Втулка
Заводской номер
ТО-18А.06.03.201
Количество на модель
16
№
18
Название детали
Кронштейн
Заводской номер
ТО-18А.13.00.004
Количество на модель
2
№
19
Название детали
Кронштейн
Заводской номер
ТО-18А.13.00.002
Количество на модель
2
№
19
Название детали
Подставка
Заводской номер
ТО-18Б.83.00.004
Количество на модель
8
№
20
Название детали
Лист
Заводской номер
ТО-18Д.13.00.002
Количество на модель
2
№
21
Название детали
Вот
Заводской номер
ТО-18Д.13.00.003
Количество на модель
6
№
22
Название детали
Защелка
Заводской номер
ТО-18Д.13.00.004
Количество на модель
4
№
23
Название детали
Защелка
Заводской номер
ТО-18Д.13.00.005
Количество на модель
2
№
24
Название детали
Полоса
Заводской номер
ТО-18Д.13.00.006
Количество на модель
2
№
25
Название детали
Упор
Заводской номер
ТО-18Д.13.00.012
Количество на модель
1
№
26
Название детали
Опора
Заводской номер
ТО-18Д.13.00.013
Количество на модель
2
№
27
Название детали
Ось
Заводской номер
У7810.7-02.00.401
Количество на модель
6
№
28
Название детали
Болт
Заводской номер
М10х16.56.0115.7796
Количество на модель
4
№
29
Название детали
Болт
Заводской номер
М10х20.56.0115.7796
Количество на модель
8
№
30
Название детали
Болт
Заводской номер
М12х25.56.0115.7796
Количество на модель
8
№
31
Название детали
Болт
Заводской номер
М12х20.56.0115.7796
Количество на модель
4
№
32
Название детали
Болт
Заводской номер
М12х30.56.0115.7796
Количество на модель
6
№
33
Название детали
Болт
Заводской номер
М12х35.56.0115.7796
Количество на модель
16
№
34
Название детали
Болт
Заводской номер
М12х45.56.0115.7796
Количество на модель
2
№
35
Название детали
Болт
Заводской номер
М16х55.56.0115.7796
Количество на модель
4
№
36
Название детали
Болт
Заводской номер
М6х10.56.0115.7798
Количество на модель
10
№
37
Название детали
Болт
Заводской номер
М16х20.56.0115.7796
Количество на модель
4
№
38
Название детали
Винт
Заводской номер
ВМ6х16.46.0115.17473
Количество на модель
4
№
39
Название детали
Гайка
Заводской номер
М10.5.0115.5916
Количество на модель
6
№
40
Название детали
Гайка
Заводской номер
М12.5.0115.5916
Количество на модель
2
№
41
Название детали
Шайба
Заводской номер
6.65Г.0115.6402
Количество на модель
18
№
42
Название детали
Шайба
Заводской номер
10.65Г.0115.6402
Количество на модель
12
№
43
Название детали
Шайба
Заводской номер
12.65Г.0115.6402
Количество на модель
38
№
44
Название детали
Шайба
Заводской номер
16.65Г.0115.6402
Количество на модель
4
№
45
Название детали
Шайба
Заводской номер
С6.02.Ст3.0115.6958
Количество на модель
4
№
46
Название детали
Шайба
Заводской номер
С12.02.Ст3.0115.6958
Количество на модель
18
№
47
Название детали
Шайба
Заводской номер
С6.02.Ст3.0115.11371
Количество на модель
2
№
48
Название детали
Шайба
Заводской номер
С8.02.Ст3.0115.11371
Количество на модель
2
№
49
Название детали
Шайба
Заводской номер
С10.02.Ст3.0115.11371
Количество на модель
9
№
50
Название детали
Шайба
Заводской номер
С12.02.Ст3.0115.11371
Количество на модель
18
№
51
Название детали
Шплинт
Заводской номер
1,6х20.019.397
Количество на модель
2
№
52
Название детали
Шплинт
Заводской номер
2х20.019.397
Количество на модель
5
№
53
Название детали
Шплинт
Заводской номер
3,2х20.019.397
Количество на модель
2
№
54
Название детали
Шплинт
Заводской номер
3,2х25.019.397
Количество на модель
16
№
55
Название детали
Ось
Заводской номер
6-6d11х18.45.Ц15Хр.9650
Количество на модель
2
№
56
Название детали
Ось
Заводской номер
6-8d11х40.45.Ц15Хр.9650
Количество на модель
4
№
57
Название детали
Ось
Заводской номер
6-10d11х30.45.Ц15.Хр.9650
Количество на модель
3
№
58
Название детали
Ось
Заводской номер
6-12d11х60.45.Ц15Хр.9650
Количество на модель
16
№
59
Название детали
Ось
Заводской номер
6-12d11х110.45.Ц15Хр.9650
Количество на модель
2
№
60
Название детали
Рукав (L=15±3мм)
Заводской номер
8х15,5-1,47.10362
Количество на модель
2
№
61
Название детали
Буфер
Заводской номер
535А-57.13062
Количество на модель
2
№
62
Название детали
Подножка
Заводской номер
ТО-18Б.83.18.000-01
Количество на модель
2
№
63
Название детали
Подножка
Заводской номер
ТО-18Б.83.18.000
Количество на модель
2
№
63
Название детали
Крыло
Заводской номер
322.13.15.000
Количество на модель
1
№
64
Название детали
Крыло
Заводской номер
ТО-18К.13.03.000
Количество на модель
1
№
64
Название детали
Крыло
Заводской номер
322.13.16.000
Количество на модель
1
№
65
Название детали
Крыло
Заводской номер
ТО-18К.13.04.000
Количество на модель
1
№
65
Название детали
Крыло
Заводской номер
ТО-18К.13.09.000
Количество на модель
1
№
66
Название детали
Крыло
Заводской номер
ТО-18Д.13.25.000-01
Количество на модель
1
№
66
Название детали
Крыло
Заводской номер
ТО-18К.13.10.000
Количество на модель
1
№
67
Название детали
Крыло
Заводской номер
ТО-18Д.13.26.000-01
Количество на модель
1
№
67
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подножка | ТО-18Б.83.19.000 | 4 | 4 | 1 | |||
| 2 | Гайка | ТО-18Д.02.07.400 | 1 | 1 | 2 | |||
| 3 | Каркас | ТО-18Д.13.02.000 | 1 | 1 | 3 | |||
| 4 | Крышка | ТО-18Д.13.03.000 | 1 | 1 | 4 | |||
| 5 | Рычаг | ТО-18Д.13.05.000 | 1 | 1 | 5 | |||
| 6 | Люк | ТО-18Д.13.06.000 | 1 | 1 | 6 | |||
| 7 | Люк | ТО-18Д.13.07.000 | 1 | 1 | 7 | |||
| 8 | Крышка | ТО-18Д.13.17.000 | 1 | 1 | 8 | |||
| 9 | Крышка | ТО-18Д.13.17.000-01 | 1 | 1 | 9 | |||
| 10 | Крышка | ТО-18Д.13.21.000 | 1 | 1 | 10 | |||
| 11 | Петля | ТО-18Д.13.22.000 | 2 | 2 | 11 | |||
| 12 | Решетка | ТО-18Д.13.23.000 | 1 | 1 | 12 | |||
| 14 | Лестница | ТО-18К.13.05.000-01 | 1 | 1 | 14 | |||
| 15 | Лист | 322.13.00.001 | 1 | 1 | 15 | |||
| 16 | Лист | 322.13.00.002 | 4 | 4 | 16 | |||
| 17 | Пружина | ЛО-16.80.70.201 | 6 | 6 | 17 | |||
| 18 | Втулка | ТО-18А.06.03.201 | 16 | 16 | 18 | |||
| 19 | Кронштейн | ТО-18А.13.00.004 | 2 | 2 | 19 | |||
| 19 | Кронштейн | ТО-18А.13.00.002 | 2 | 2 | 19 | |||
| 20 | Подставка | ТО-18Б.83.00.004 | 8 | 8 | 20 | |||
| 21 | Лист | ТО-18Д.13.00.002 | 2 | 2 | 21 | |||
| 22 | Вот | ТО-18Д.13.00.003 | 6 | 6 | 22 | |||
| 23 | Защелка | ТО-18Д.13.00.004 | 4 | 4 | 23 | |||
| 24 | Защелка | ТО-18Д.13.00.005 | 2 | 2 | 24 | |||
| 25 | Полоса | ТО-18Д.13.00.006 | 2 | 2 | 25 | |||
| 26 | Упор | ТО-18Д.13.00.012 | 1 | 1 | 26 | |||
| 27 | Опора | ТО-18Д.13.00.013 | 2 | 2 | 27 | |||
| 28 | Ось | У7810.7-02.00.401 | 6 | 6 | 28 | |||
| 29 | Болт | М10х16.56.0115.7796 | 4 | 4 | 29 | |||
| 30 | Болт | М10х20.56.0115.7796 | 8 | 8 | 30 | |||
| 31 | Болт | М12х25.56.0115.7796 | 8 | 8 | 31 | |||
| 32 | Болт | М12х20.56.0115.7796 | 4 | 4 | 32 | |||
| 33 | Болт | М12х30.56.0115.7796 | 6 | 6 | 33 | |||
| 34 | Болт | М12х35.56.0115.7796 | 16 | 16 | 34 | |||
| 35 | Болт | М12х45.56.0115.7796 | 2 | 2 | 35 | |||
| 36 | Болт | М16х55.56.0115.7796 | 4 | 4 | 36 | |||
| 37 | Болт | М6х10.56.0115.7798 | 10 | 10 | 37 | |||
| 38 | Болт | М16х20.56.0115.7796 | 4 | 4 | 38 | |||
| 39 | Винт | ВМ6х16.46.0115.17473 | 4 | 4 | 39 | |||
| 40 | Гайка | М10.5.0115.5916 | 6 | 6 | 40 | |||
| 41 | Гайка | М12.5.0115.5916 | 2 | 2 | 41 | |||
| 42 | Шайба | 6.65Г.0115.6402 | 18 | 18 | 42 | |||
| 43 | Шайба | 10.65Г.0115.6402 | 12 | 12 | 43 | |||
| 44 | Шайба | 12.65Г.0115.6402 | 38 | 38 | 44 | |||
| 45 | Шайба | 16.65Г.0115.6402 | 4 | 4 | 45 | |||
| 46 | Шайба | С6.02.Ст3.0115.6958 | 4 | 4 | 46 | |||
| 47 | Шайба | С12.02.Ст3.0115.6958 | 18 | 18 | 47 | |||
| 48 | Шайба | С6.02.Ст3.0115.11371 | 2 | 2 | 48 | |||
| 49 | Шайба | С8.02.Ст3.0115.11371 | 2 | 2 | 49 | |||
| 50 | Шайба | С10.02.Ст3.0115.11371 | 9 | 9 | 50 | |||
| 51 | Шайба | С12.02.Ст3.0115.11371 | 18 | 18 | 51 | |||
| 52 | Шплинт | 1,6х20.019.397 | 2 | 2 | 52 | |||
| 53 | Шплинт | 2х20.019.397 | 5 | 5 | 53 | |||
| 54 | Шплинт | 3,2х20.019.397 | 2 | 2 | 54 | |||
| 55 | Шплинт | 3,2х25.019.397 | 16 | 16 | 55 | |||
| 56 | Ось | 6-6d11х18.45.Ц15Хр.9650 | 2 | 2 | 56 | |||
| 57 | Ось | 6-8d11х40.45.Ц15Хр.9650 | 4 | 4 | 57 | |||
| 58 | Ось | 6-10d11х30.45.Ц15.Хр.9650 | 3 | 3 | 58 | |||
| 59 | Ось | 6-12d11х60.45.Ц15Хр.9650 | 16 | 16 | 59 | |||
| 60 | Ось | 6-12d11х110.45.Ц15Хр.9650 | 2 | 2 | 60 | |||
| 61 | Рукав (L=15±3мм) | 8х15,5-1,47.10362 | 2 | 2 | 61 | |||
| 62 | Буфер | 535А-57.13062 | 2 | 2 | 62 | |||
| 63 | Подножка | ТО-18Б.83.18.000-01 | 2 | 2 | 63 | |||
| 63 | Подножка | ТО-18Б.83.18.000 | 2 | 2 | 63 | |||
| 64 | Крыло | 322.13.15.000 | 1 | 1 | 64 | |||
| 64 | Крыло | ТО-18К.13.03.000 | 1 | 1 | 64 | |||
| 65 | Крыло | 322.13.16.000 | 1 | 1 | 65 | |||
| 65 | Крыло | ТО-18К.13.04.000 | 1 | 1 | 65 | |||
| 66 | Крыло | ТО-18К.13.09.000 | 1 | 1 | 66 | |||
| 66 | Крыло | ТО-18Д.13.25.000-01 | 1 | 1 | 66 | |||
| 67 | Крыло | ТО-18К.13.10.000 | 1 | 1 | 67 | |||
| 67 | Крыло | ТО-18Д.13.26.000-01 | 1 | 1 | 67 |
