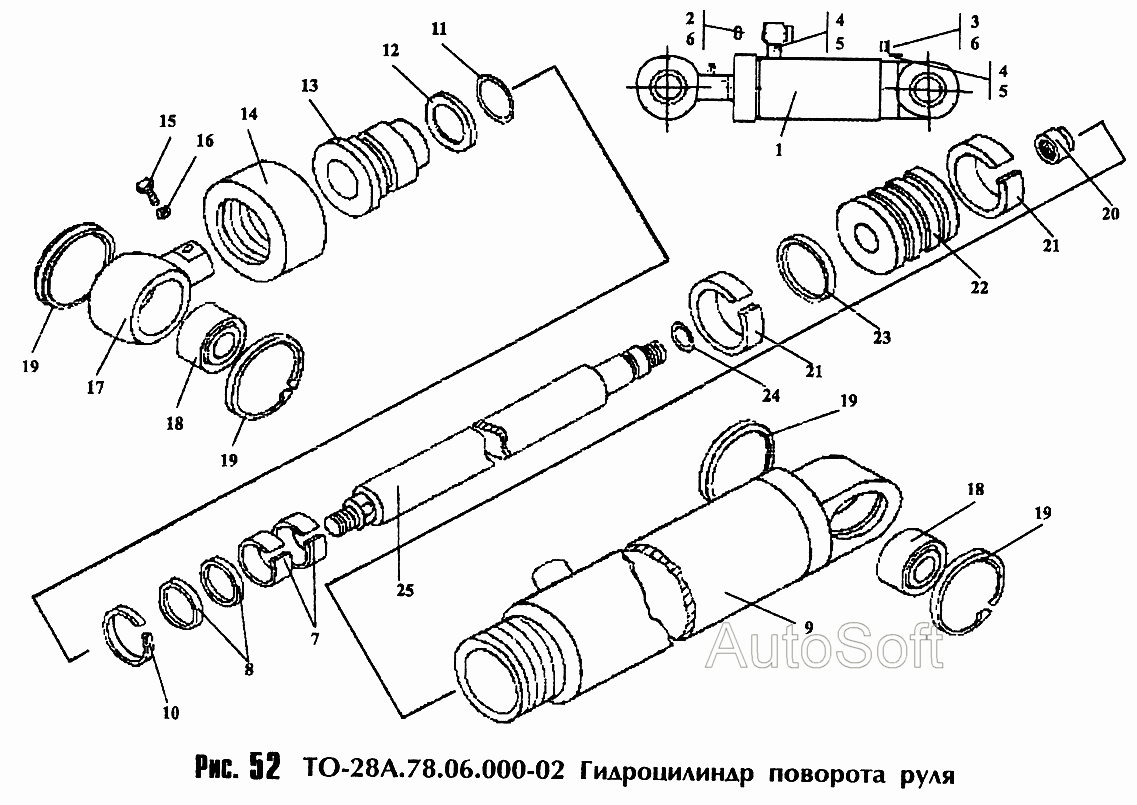

Гидроцилиндр поворота руля ТО-28А.78.06.000-02
100%
Название детали
Гидроцилиндр
Заводской номер
322.08.20.000
Количество на модель
1
№
1
Название детали
Тройник
Заводской номер
ТО-28А.78.06.050
Количество на модель
1
№
2
Название детали
Угольник
Заводской номер
ТО-28А.78.06.060
Количество на модель
1
№
3
Название детали
Установочная гайка
Заводской номер
ТО-28.08.00.017
Количество на модель
2
№
4
Название детали
Защитная шайба
Заводской номер
ТО-28.08.00.018
Количество на модель
2
№
5
Название детали
Кольцо
Заводской номер
024-029-30-2-2.9833/18829
Количество на модель
2
№
6
Название детали
Кольцо
Заводской номер
24131024SB040-045-9,6
Количество на модель
2
№
7
Название детали
Кольцо
Заводской номер
24223147OMS-MR40-50,7-4,0
Количество на модель
2
№
8
Название детали
Цилиндр
Заводской номер
ТС-28А.08.05.100
Количество на модель
1
№
9
Название детали
Грязесъемник
Заводской номер
86187ASOB040-048-4-7
Количество на модель
1
№
10
Название детали
Кольцо
Заводской номер
072-080-46-2-2.9833/18829
Количество на модель
1
№
11
Название детали
Кольцо защитное
Заводской номер
ТО-49.12.00.708
Количество на модель
1
№
12
Название детали
Стакан
Заводской номер
ТО-28А.08.20.001
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
ТО-49.12.00.701
Количество на модель
1
№
14
Название детали
Винт
Заводской номер
ВМ10х40.14Н.0115.1481
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
М10.5.0115.5915
Количество на модель
1
№
16
Название детали
Проушина
Заводской номер
322.08.01.100
Количество на модель
1
№
17
Название детали
Подшипник
Заводской номер
ШСП-40К.3635
Количество на модель
2
№
18
Название детали
КОЛЬЦО
Заводской номер
В62.13941
Количество на модель
4
№
19
Название детали
Орех
Заводской номер
ТО-28А.08.05.002
Количество на модель
1
№
20
Название детали
Кольцо
Заводской номер
24130950КВ80-75-9,6
Количество на модель
2
№
21
Название детали
Поршень
Заводской номер
ТО-28А.08.20.002
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
24213784OMK-MR80-59-7,7
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2.9833/18829
Количество на модель
1
№
24
Название детали
Шток
Заводской номер
ТО-28А.08.05.001
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр | 322.08.20.000 | 1 | 1 | 1 | |||
| 2 | Тройник | ТО-28А.78.06.050 | 1 | 1 | 2 | |||
| 3 | Угольник | ТО-28А.78.06.060 | 1 | 1 | 3 | |||
| 4 | Установочная гайка | ТО-28.08.00.017 | 2 | 2 | 4 | |||
| 5 | Защитная шайба | ТО-28.08.00.018 | 2 | 2 | 5 | |||
| 6 | Кольцо | 024-029-30-2-2.9833/18829 | 2 | 2 | 6 | |||
| 7 | Кольцо | 24131024SB040-045-9,6 | 2 | 2 | 7 | |||
| 8 | Кольцо | 24223147OMS-MR40-50,7-4,0 | 2 | 2 | 8 | |||
| 9 | Цилиндр | ТС-28А.08.05.100 | 1 | 1 | 9 | |||
| 10 | Грязесъемник | 86187ASOB040-048-4-7 | 1 | 1 | 10 | |||
| 11 | Кольцо | 072-080-46-2-2.9833/18829 | 1 | 1 | 11 | |||
| 12 | Кольцо защитное | ТО-49.12.00.708 | 1 | 1 | 12 | |||
| 13 | Стакан | ТО-28А.08.20.001 | 1 | 1 | 13 | |||
| 14 | Орех | ТО-49.12.00.701 | 1 | 1 | 14 | |||
| 15 | Винт | ВМ10х40.14Н.0115.1481 | 1 | 1 | 15 | |||
| 16 | Гайка | М10.5.0115.5915 | 1 | 1 | 16 | |||
| 17 | Проушина | 322.08.01.100 | 1 | 1 | 17 | |||
| 18 | Подшипник | ШСП-40К.3635 | 2 | 2 | 18 | |||
| 19 | КОЛЬЦО | В62.13941 | 4 | 4 | 19 | |||
| 20 | Орех | ТО-28А.08.05.002 | 1 | 1 | 20 | |||
| 21 | Кольцо | 24130950КВ80-75-9,6 | 2 | 2 | 21 | |||
| 22 | Поршень | ТО-28А.08.20.002 | 1 | 1 | 22 | |||
| 23 | Кольцо | 24213784OMK-MR80-59-7,7 | 1 | 1 | 23 | |||
| 24 | КОЛЬЦО | 032-040-46-2-2.9833/18829 | 1 | 1 | 24 | |||
| 25 | Шток | ТО-28А.08.05.001 | 1 | 1 | 25 |
