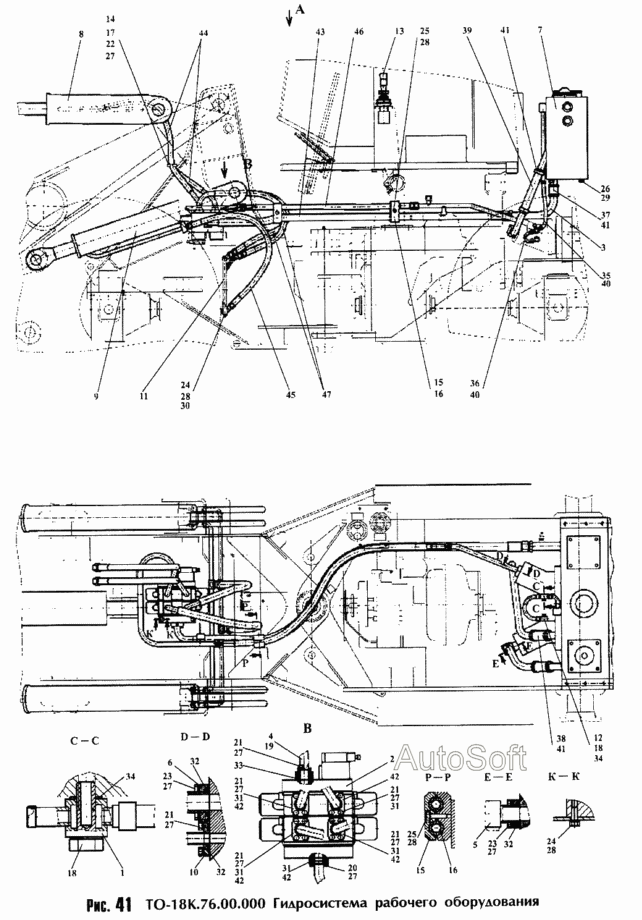

Гидросистема рабочего оборудования ТО-18К.78.00.000
100%
Название детали
Угольник поворотный
Заводской номер
342PL.06.10.000
Количество на модель
1
№
1
Название детали
Гидрораспределитель х- секционный с гидроуправлением
Заводской номер
РГС25Г.2-12.00.000
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
ТО-18Б.76.13.000-01
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
ТО-18Б.76.14.000
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
ТО-18Д.06.10.000
Количество на модель
1
№
5
Название детали
Фланец
Заводской номер
ТО-18Д.06.12.000
Количество на модель
1
№
6
Название детали
Гидробак
Заводской номер
ТО-18К.06.09.000
Количество на модель
1
№
7
Название детали
Гидроцилиндр ковшовый
Заводской номер
ТО-18К.76.01.000
Количество на модель
1
№
8
Название детали
Гидроцилиндр стреловой
Заводской номер
ТО-18К.76.02.000
Количество на модель
2
№
9
Название детали
Трубопровод
Заводской номер
ТО-18К.76.06.000
Количество на модель
1
№
10
Название детали
Коллектор
Заводской номер
ТО-18К.76.12.000
Количество на модель
1
№
11
Название детали
Угольник поворотный
Заводской номер
ТО-28.26.00.120
Количество на модель
1
№
12
Название детали
Управление гидрораспределителем
Заводской номер
ТО-28А.76.09.000
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
2
№
14
Название детали
Колодка
Заводской номер
ТО-18Б.76.00.004
Количество на модель
2
№
15
Название детали
Тарелка
Заводской номер
ТО-18Б.76.00.007
Количество на модель
1
№
16
Название детали
Колодка
Заводской номер
ТО-28.06.00.002
Количество на модель
1
№
17
Название детали
Зажимной болт
Заводской номер
ТО-28.26.00.005
Количество на модель
1
№
18
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М10-6gх35.56.0115.7796
Количество на модель
4
№
20
Название детали
Болт
Заводской номер
М10-6gх35.88.35.0115.7796
Количество на модель
24
№
21
Название детали
Болт
Заводской номер
М10-6gх40.56.0115.7796.7796
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М10-6gх40.88.35.0115.7796
Количество на модель
8
№
23
Название детали
Болт
Заводской номер
М12-6gх25.56.0115.7796
Количество на модель
5
№
24
Название детали
Болт
Заводской номер
М12-6gх60.56.0115.7796
Количество на модель
2
№
25
Название детали
Болт
Заводской номер
М16-6gх30.56.0115.7796
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
10.65Г.0115.6402
Количество на модель
37
№
27
Название детали
Шайба
Заводской номер
12.65Г.0115.6402
Количество на модель
7
№
28
Название детали
Шайба
Заводской номер
16.65Г.0115.3402
Количество на модель
4
№
29
Название детали
Шайба
Заводской номер
С12.02Ст3кп.0115
Количество на модель
2
№
30
Название детали
Кольцо
Заводской номер
034-040-36-2-2.11371/18829
Количество на модель
5
№
31
Название детали
Кольцо
Заводской номер
039-045-36-2-2.11371/18829
Количество на модель
3
№
32
Название детали
Кольцо
Заводской номер
032-040-46-2-2.11371/18829
Количество на модель
1
№
33
Название детали
прокладка
Заводской номер
18А0.23358
Количество на модель
4
№
34
Название детали
Рукав ( мм)
Заводской номер
16х25-1.6.10362
Количество на модель
1
№
35
Название детали
Рукав (L= мм)
Заводской номер
16х25-1,6.10362
Количество на модель
1
№
36
Название детали
Рукав (L=170 мм)
Заводской номер
48х62-1,47.10362
Количество на модель
1
№
37
Название детали
Зажим TORRO
Заводской номер
16х27/9-C7W2
Количество на модель
4
№
40
Название детали
Зажимы TORRO
Заводской номер
50X70/9-C7W2
Количество на модель
6
№
41
Название детали
Полуфланец
Заводской номер
P1OFIS8184L1(NP25)SAE1518b
Количество на модель
12
№
42
Название детали
Рукав
Заводской номер
1SNNP32х2300P11spA70
Количество на модель
1
№
43
Название детали
Рукав
Заводской номер
2SNNP20х1000P13spA80
Количество на модель
2
№
44
Название детали
Рукав
Заводской номер
2SNNP20х1050A80A80
Количество на модель
4
№
45
Название детали
Рукав
Заводской номер
2SNNP25х1580A70A70
Количество на модель
1
№
46
Название детали
Рукав
Заводской номер
4SPNP25х800P11A70
Количество на модель
2
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник поворотный | 342PL.06.10.000 | 1 | 1 | 1 | |||
| 2 | Гидрораспределитель х- секционный с гидроуправлением | РГС25Г.2-12.00.000 | 1 | 1 | 2 | |||
| 3 | Трубопровод | ТО-18Б.76.13.000-01 | 1 | 1 | 3 | |||
| 4 | Трубопровод | ТО-18Б.76.14.000 | 1 | 1 | 4 | |||
| 5 | Фланец | ТО-18Д.06.10.000 | 1 | 1 | 5 | |||
| 6 | Фланец | ТО-18Д.06.12.000 | 1 | 1 | 6 | |||
| 7 | Гидробак | ТО-18К.06.09.000 | 1 | 1 | 7 | |||
| 8 | Гидроцилиндр ковшовый | ТО-18К.76.01.000 | 1 | 1 | 8 | |||
| 9 | Гидроцилиндр стреловой | ТО-18К.76.02.000 | 2 | 2 | 9 | |||
| 10 | Трубопровод | ТО-18К.76.06.000 | 1 | 1 | 10 | |||
| 11 | Коллектор | ТО-18К.76.12.000 | 1 | 1 | 11 | |||
| 12 | Угольник поворотный | ТО-28.26.00.120 | 1 | 1 | 12 | |||
| 13 | Управление гидрораспределителем | ТО-28А.76.09.000 | 1 | 1 | 13 | |||
| 14 | Втулка | ДЭ-224А.47.00.003 | 2 | 2 | 14 | |||
| 15 | Колодка | ТО-18Б.76.00.004 | 2 | 2 | 15 | |||
| 16 | Тарелка | ТО-18Б.76.00.007 | 1 | 1 | 16 | |||
| 17 | Колодка | ТО-28.06.00.002 | 1 | 1 | 17 | |||
| 18 | Зажимной болт | ТО-28.26.00.005 | 1 | 1 | 18 | |||
| 19 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 19 | |||
| 20 | Болт | М10-6gх35.56.0115.7796 | 4 | 4 | 20 | |||
| 21 | Болт | М10-6gх35.88.35.0115.7796 | 24 | 24 | 21 | |||
| 22 | Болт | М10-6gх40.56.0115.7796.7796 | 1 | 1 | 22 | |||
| 23 | Болт | М10-6gх40.88.35.0115.7796 | 8 | 8 | 23 | |||
| 24 | Болт | М12-6gх25.56.0115.7796 | 5 | 5 | 24 | |||
| 25 | Болт | М12-6gх60.56.0115.7796 | 2 | 2 | 25 | |||
| 26 | Болт | М16-6gх30.56.0115.7796 | 4 | 4 | 26 | |||
| 27 | Шайба | 10.65Г.0115.6402 | 37 | 37 | 27 | |||
| 28 | Шайба | 12.65Г.0115.6402 | 7 | 7 | 28 | |||
| 29 | Шайба | 16.65Г.0115.3402 | 4 | 4 | 29 | |||
| 30 | Шайба | С12.02Ст3кп.0115 | 2 | 2 | 30 | |||
| 31 | Кольцо | 034-040-36-2-2.11371/18829 | 5 | 5 | 31 | |||
| 32 | Кольцо | 039-045-36-2-2.11371/18829 | 3 | 3 | 32 | |||
| 33 | Кольцо | 032-040-46-2-2.11371/18829 | 1 | 1 | 33 | |||
| 34 | прокладка | 18А0.23358 | 4 | 4 | 34 | |||
| 35 | Рукав ( мм) | 16х25-1.6.10362 | 1 | 1 | 35 | |||
| 36 | Рукав (L= мм) | 16х25-1,6.10362 | 1 | 1 | 36 | |||
| 37 | Рукав (L=170 мм) | 48х62-1,47.10362 | 1 | 1 | 37 | |||
| 40 | Зажим TORRO | 16х27/9-C7W2 | 4 | 4 | 40 | |||
| 41 | Зажимы TORRO | 50X70/9-C7W2 | 6 | 6 | 41 | |||
| 42 | Полуфланец | P1OFIS8184L1(NP25)SAE1518b | 12 | 12 | 42 | |||
| 43 | Рукав | 1SNNP32х2300P11spA70 | 1 | 1 | 43 | |||
| 44 | Рукав | 2SNNP20х1000P13spA80 | 2 | 2 | 44 | |||
| 45 | Рукав | 2SNNP20х1050A80A80 | 4 | 4 | 45 | |||
| 46 | Рукав | 2SNNP25х1580A70A70 | 1 | 1 | 46 | |||
| 47 | Рукав | 4SPNP25х800P11A70 | 2 | 2 | 47 |
