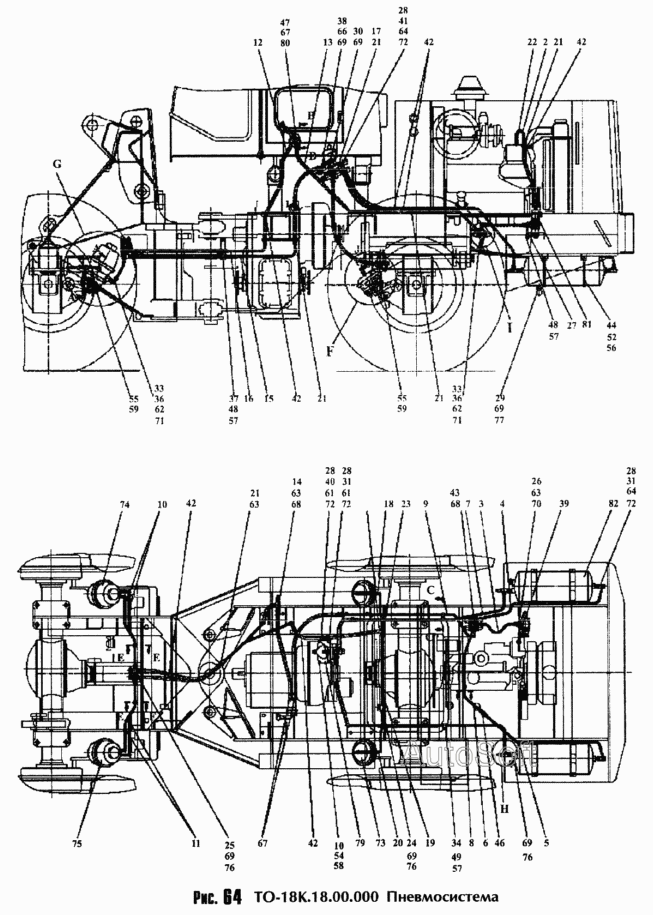

Пневмосистема ТО-18К.18.00.000
100%
Название детали
Трубопровод
Заводской номер
ТО-18Д.18.00.080
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
ТО-18К.18.01.000
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
ТО-18К.18.02.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
ТО-18К.18.03.000
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
ТО-18К.18.04.000
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
ТО-18К.18.06.000
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
ТО-18К.18.07.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
ТО-18К.18.08.000
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
ТО-28.18.00.490
Количество на модель
2
№
10
Название детали
Трубопровод
Заводской номер
ТО-28.18.00.500
Количество на модель
2
№
11
Название детали
Рукав
Заводской номер
ТО-28А.18.00.020
Количество на модель
1
№
12
Название детали
Рукав
Заводской номер
ТО-28А.18.00.020-01
Количество на модель
1
№
13
Название детали
Соединение
Заводской номер
ТО-28А.18.00.040
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
ТО-28А.18.00.070
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
ТО-28А.18.00.080
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
ТО-28А.18.00.160
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
ТО-28А.18.00.180
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
ТО-28А.18.00.190
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
ТО-28А.18.00.200
Количество на модель
1
№
20
Название детали
Штуцер
Заводской номер
ТО-18Д.18.00.003
Количество на модель
8
№
21
Название детали
Штуцер
Заводской номер
ТО-18Д.18.00.005
Количество на модель
1
№
22
Название детали
Тройник
Заводской номер
ТО-18Д.18.00.006
Количество на модель
1
№
23
Название детали
Тройник
Заводской номер
ТО-18Д.18.00.007
Количество на модель
1
№
24
Название детали
Крестовина
Заводской номер
ТО-18Д.18.00.011
Количество на модель
2
№
25
Название детали
Штуцер
Заводской номер
ТО-18Д.18.00.012
Количество на модель
1
№
26
Название детали
Кронштейн
Заводской номер
ТО-18Д.18.00.014
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
ТО-27-1А.15.00.004
Количество на модель
9
№
28
Название детали
Кольцо
Заводской номер
ТО-27-1А.15.00.006
Количество на модель
2
№
29
Название детали
Заглушка
Заводской номер
УДГ1-09.02.003
Количество на модель
2
№
30
Название детали
Угольник
Заводской номер
ТО-28.18.00.033
Количество на модель
4
№
31
Название детали
Угольник
Заводской номер
ТО-28.18.00.038
Количество на модель
7
№
33
Название детали
Колодка
Заводской номер
ТО-28.18.00.042
Количество на модель
4
№
34
Название детали
Шайба
Заводской номер
ТО-28.18.00.045
Количество на модель
7
№
36
Название детали
Кронштейн
Заводской номер
ТО-28.18.00.048
Количество на модель
1
№
37
Название детали
Переходник
Заводской номер
ТО-28.18.00.061
Количество на модель
2
№
38
Название детали
Угольник
Заводской номер
ТО-28.18.00.071
Количество на модель
1
№
39
Название детали
Угольник
Заводской номер
ТО-28.18.00.074
Количество на модель
1
№
40
Название детали
Тройник
Заводской номер
ТО-28.18.00.076
Количество на модель
2
№
41
Название детали
Шланг
Заводской номер
5336.3506085-01
Количество на модель
8
№
42
Название детали
Заглушка
Заводской номер
УДГ-09.02.002
Количество на модель
1
№
43
Название детали
Скоба
Заводской номер
ТО-28А.18.00.002
Количество на модель
4
№
44
Название детали
Штуцер
Заводской номер
УДГ1-01.05.003
Количество на модель
1
№
46
Название детали
Заглушка
Заводской номер
УДГ1-09.02.001
Количество на модель
1
№
47
Название детали
Болт
Заводской номер
М8-6gх16.56.0115.7796
Количество на модель
6
№
48
Название детали
Болт
Заводской номер
М8-6gх50.56.0115.7796
Количество на модель
5
№
49
Название детали
Гайка
Заводской номер
М6-6К5.0115.5915
Количество на модель
4
№
52
Название детали
Гайка
Заводской номер
М10-6Н.5.0115.5915
Количество на модель
4
№
54
Название детали
Гайка
Заводской номер
М16х1,5-6Н.5.0115.5915
Количество на модель
8
№
55
Название детали
Шайба
Заводской номер
6.65Г.0115.6402
Количество на модель
4
№
56
Название детали
Шайба
Заводской номер
8.65Г.0115.6402
Количество на модель
13
№
57
Название детали
Шайба
Заводской номер
10.65Г.0115.6402
Количество на модель
4
№
58
Название детали
Шайба
Заводской номер
16.65Г.0115.6402
Количество на модель
8
№
59
Название детали
Шплинт
Заводской номер
3,2х20.019.397
Количество на модель
4
№
61
Название детали
Контргайка
Заводской номер
М16.15803
Количество на модель
7
№
62
Название детали
Контргайка
Заводской номер
М18.15803
Количество на модель
4
№
63
Название детали
Контргайка
Заводской номер
М22.15803
Количество на модель
9
№
64
Название детали
Прокладка
Заводской номер
12АО.23358
Количество на модель
5
№
66
Название детали
прокладка
Заводской номер
14АО.23358
Количество на модель
3
№
67
Название детали
прокладка
Заводской номер
16АО.23358
Количество на модель
3
№
68
Название детали
прокладка
Заводской номер
22АО.23358
Количество на модель
11
№
69
Название детали
Прокладка
Заводской номер
27АО.23358
Количество на модель
1
№
70
Название детали
Кольцо
Заводской номер
016-020-25-2-2.9833/18829
Количество на модель
7
№
71
Название детали
Кольцо
Заводской номер
020-025-30-2-2.9833/18829
Количество на модель
9
№
72
Название детали
Камера тормозная
Заводской номер
100-3519210-01
Количество на модель
2
№
73
Название детали
Камера тормозная тип
Заводской номер
20.3519100-20
Количество на модель
1
№
74
Название детали
Камера тормозная тип
Заводской номер
20.3519100-30
Количество на модель
1
№
75
Название детали
Клапан контрольного вывода
Заводской номер
105.069.05.000
Количество на модель
5
№
76
Название детали
Кран для слива конденсата
Заводской номер
105.069.03.000
Количество на модель
2
№
77
Название детали
Кран тормозной двухсекционный с рычагом
Заводской номер
64221-35.14.008
Количество на модель
1
№
79
Название детали
Кран тормозной с ручным управлением
Заводской номер
64221-35.37.310
Количество на модель
1
№
80
Название детали
Регулятор давления
Заводской номер
80-3512010
Количество на модель
1
№
81
Название детали
Барабан грейферный
Заводской номер
20-2
Количество на модель
1
№
82
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Трубопровод | ТО-18Д.18.00.080 | 1 | 1 | 2 | |||
| 3 | Трубопровод | ТО-18К.18.01.000 | 1 | 1 | 3 | |||
| 4 | Трубопровод | ТО-18К.18.02.000 | 1 | 1 | 4 | |||
| 5 | Трубопровод | ТО-18К.18.03.000 | 1 | 1 | 5 | |||
| 6 | Трубопровод | ТО-18К.18.04.000 | 1 | 1 | 6 | |||
| 7 | Трубопровод | ТО-18К.18.06.000 | 1 | 1 | 7 | |||
| 8 | Трубопровод | ТО-18К.18.07.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | ТО-18К.18.08.000 | 1 | 1 | 9 | |||
| 10 | Трубопровод | ТО-28.18.00.490 | 2 | 2 | 10 | |||
| 11 | Трубопровод | ТО-28.18.00.500 | 2 | 2 | 11 | |||
| 12 | Рукав | ТО-28А.18.00.020 | 1 | 1 | 12 | |||
| 13 | Рукав | ТО-28А.18.00.020-01 | 1 | 1 | 13 | |||
| 14 | Соединение | ТО-28А.18.00.040 | 1 | 1 | 14 | |||
| 15 | Трубопровод | ТО-28А.18.00.070 | 1 | 1 | 15 | |||
| 16 | Трубопровод | ТО-28А.18.00.080 | 1 | 1 | 16 | |||
| 17 | Трубопровод | ТО-28А.18.00.160 | 1 | 1 | 17 | |||
| 18 | Трубопровод | ТО-28А.18.00.180 | 1 | 1 | 18 | |||
| 19 | Трубопровод | ТО-28А.18.00.190 | 1 | 1 | 19 | |||
| 20 | Трубопровод | ТО-28А.18.00.200 | 1 | 1 | 20 | |||
| 21 | Штуцер | ТО-18Д.18.00.003 | 8 | 8 | 21 | |||
| 22 | Штуцер | ТО-18Д.18.00.005 | 1 | 1 | 22 | |||
| 23 | Тройник | ТО-18Д.18.00.006 | 1 | 1 | 23 | |||
| 24 | Тройник | ТО-18Д.18.00.007 | 1 | 1 | 24 | |||
| 25 | Крестовина | ТО-18Д.18.00.011 | 2 | 2 | 25 | |||
| 26 | Штуцер | ТО-18Д.18.00.012 | 1 | 1 | 26 | |||
| 27 | Кронштейн | ТО-18Д.18.00.014 | 1 | 1 | 27 | |||
| 28 | Шайба | ТО-27-1А.15.00.004 | 9 | 9 | 28 | |||
| 29 | Кольцо | ТО-27-1А.15.00.006 | 2 | 2 | 29 | |||
| 30 | Заглушка | УДГ1-09.02.003 | 2 | 2 | 30 | |||
| 31 | Угольник | ТО-28.18.00.033 | 4 | 4 | 31 | |||
| 33 | Угольник | ТО-28.18.00.038 | 7 | 7 | 33 | |||
| 34 | Колодка | ТО-28.18.00.042 | 4 | 4 | 34 | |||
| 36 | Шайба | ТО-28.18.00.045 | 7 | 7 | 36 | |||
| 37 | Кронштейн | ТО-28.18.00.048 | 1 | 1 | 37 | |||
| 38 | Переходник | ТО-28.18.00.061 | 2 | 2 | 38 | |||
| 39 | Угольник | ТО-28.18.00.071 | 1 | 1 | 39 | |||
| 40 | Угольник | ТО-28.18.00.074 | 1 | 1 | 40 | |||
| 41 | Тройник | ТО-28.18.00.076 | 2 | 2 | 41 | |||
| 42 | Шланг | 5336.3506085-01 | 8 | 8 | 42 | |||
| 43 | Заглушка | УДГ-09.02.002 | 1 | 1 | 43 | |||
| 44 | Скоба | ТО-28А.18.00.002 | 4 | 4 | 44 | |||
| 46 | Штуцер | УДГ1-01.05.003 | 1 | 1 | 46 | |||
| 47 | Заглушка | УДГ1-09.02.001 | 1 | 1 | 47 | |||
| 48 | Болт | М8-6gх16.56.0115.7796 | 6 | 6 | 48 | |||
| 49 | Болт | М8-6gх50.56.0115.7796 | 5 | 5 | 49 | |||
| 52 | Гайка | М6-6К5.0115.5915 | 4 | 4 | 52 | |||
| 54 | Гайка | М10-6Н.5.0115.5915 | 4 | 4 | 54 | |||
| 55 | Гайка | М16х1,5-6Н.5.0115.5915 | 8 | 8 | 55 | |||
| 56 | Шайба | 6.65Г.0115.6402 | 4 | 4 | 56 | |||
| 57 | Шайба | 8.65Г.0115.6402 | 13 | 13 | 57 | |||
| 58 | Шайба | 10.65Г.0115.6402 | 4 | 4 | 58 | |||
| 59 | Шайба | 16.65Г.0115.6402 | 8 | 8 | 59 | |||
| 61 | Шплинт | 3,2х20.019.397 | 4 | 4 | 61 | |||
| 62 | Контргайка | М16.15803 | 7 | 7 | 62 | |||
| 63 | Контргайка | М18.15803 | 4 | 4 | 63 | |||
| 64 | Контргайка | М22.15803 | 9 | 9 | 64 | |||
| 66 | Прокладка | 12АО.23358 | 5 | 5 | 66 | |||
| 67 | прокладка | 14АО.23358 | 3 | 3 | 67 | |||
| 68 | прокладка | 16АО.23358 | 3 | 3 | 68 | |||
| 69 | прокладка | 22АО.23358 | 11 | 11 | 69 | |||
| 70 | Прокладка | 27АО.23358 | 1 | 1 | 70 | |||
| 71 | Кольцо | 016-020-25-2-2.9833/18829 | 7 | 7 | 71 | |||
| 72 | Кольцо | 020-025-30-2-2.9833/18829 | 9 | 9 | 72 | |||
| 73 | Камера тормозная | 100-3519210-01 | 2 | 2 | 73 | |||
| 74 | Камера тормозная тип | 20.3519100-20 | 1 | 1 | 74 | |||
| 75 | Камера тормозная тип | 20.3519100-30 | 1 | 1 | 75 | |||
| 76 | Клапан контрольного вывода | 105.069.05.000 | 5 | 5 | 76 | |||
| 77 | Кран для слива конденсата | 105.069.03.000 | 2 | 2 | 77 | |||
| 79 | Кран тормозной двухсекционный с рычагом | 64221-35.14.008 | 1 | 1 | 79 | |||
| 80 | Кран тормозной с ручным управлением | 64221-35.37.310 | 1 | 1 | 80 | |||
| 81 | Регулятор давления | 80-3512010 | 1 | 1 | 81 | |||
| 82 | Барабан грейферный | 20-2 | 1 | 1 | 82 |
