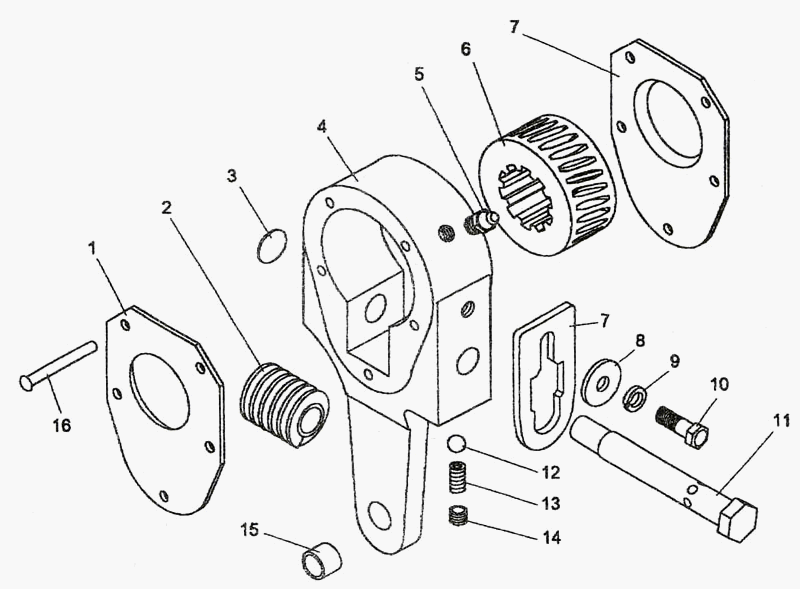

Рычаг регулировочный
100%
Название детали
Корпус рычага
Заводской номер
У2210.20Н-03.080
Количество на модель
№
Название детали
Крышка
Заводской номер
У2210.20Н-03.073
Количество на модель
2
№
1
Название детали
Червяк регулировочного рычага
Заводской номер
У2210.02-01.044
Количество на модель
1
№
2
Название детали
Заглушка
Заводской номер
15.3111
Количество на модель
1
№
3
Название детали
Масленка
Заводской номер
1.3.01.19853
Количество на модель
1
№
5
Название детали
Шестерня регулировочного рычага
Заводской номер
У2210.02-01.049
Количество на модель
1
№
6
Название детали
Тарелка
Заводской номер
У2210.20Н-03.074
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
1
№
10
Название детали
Ось червяка
Заводской номер
У2210.20Н-03.071
Количество на модель
1
№
11
Название детали
Шар
Заводской номер
Б8-60.3722
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
У2210.20Н-03.072
Количество на модель
1
№
13
Название детали
Винт
Заводской номер
ВМ10х8.1477
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
У2210.20Н-03.082
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус рычага | У2210.20Н-03.080 | |||||||
| 1 | Крышка | У2210.20Н-03.073 | 2 | 2 | 1 | |||
| 2 | Червяк регулировочного рычага | У2210.02-01.044 | 1 | 1 | 2 | |||
| 3 | Заглушка | 15.3111 | 1 | 1 | 3 | |||
| 5 | Масленка | 1.3.01.19853 | 1 | 1 | 5 | |||
| 6 | Шестерня регулировочного рычага | У2210.02-01.049 | 1 | 1 | 6 | |||
| 7 | Тарелка | У2210.20Н-03.074 | 1 | 1 | 7 | |||
| 8 | Шайба | 8.11371 | 1 | 1 | 8 | |||
| 9 | Шайба | 8.65Г.6402 | 1 | 1 | 9 | |||
| 10 | Болт | М8х16.7796 | 1 | 1 | 10 | |||
| 11 | Ось червяка | У2210.20Н-03.071 | 1 | 1 | 11 | |||
| 12 | Шар | Б8-60.3722 | 1 | 1 | 12 | |||
| 13 | Пружина | У2210.20Н-03.072 | 1 | 1 | 13 | |||
| 14 | Винт | ВМ10х8.1477 | 1 | 1 | 14 | |||
| 15 | Втулка | У2210.20Н-03.082 | 1 | 1 | 15 |
