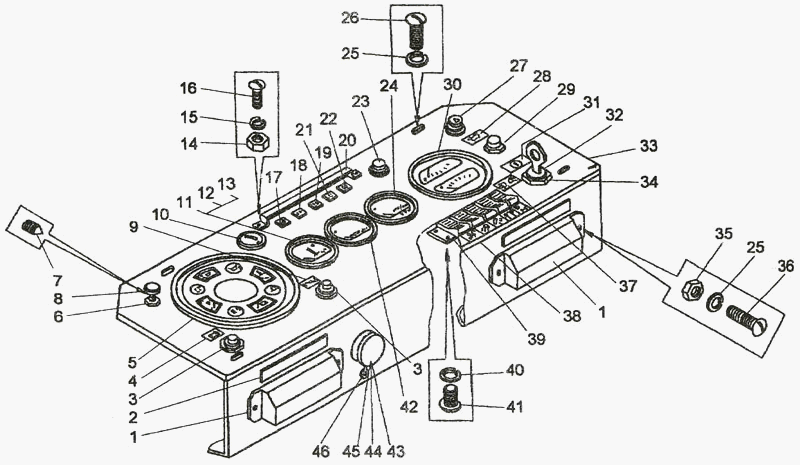

Электросистема пульта
100%
Название детали
Электросистема пульта
Заводской номер
ТО-18Д.11.02.100
Количество на модель
№
Название детали
Блок плавких предохранителей
Заводской номер
ПР112
Количество на модель
2
№
1
Название детали
Таблица
Заводской номер
ТО-18Д.11.02.102
Количество на модель
1
№
2
Название детали
Переключатель 11.3704
Заводской номер
11.3704
Количество на модель
2
№
3
Название детали
Таблица
Заводской номер
ТО-28.47.07.101-02
Количество на модель
1
№
4
Название детали
Комбинация приборов
Заводской номер
28.3801
Количество на модель
1
№
5
Название детали
Орех
Заводской номер
М10х1.5916
Количество на модель
1
№
6
Название детали
Винт
Заводской номер
ВМ4х6.1476
Количество на модель
1
№
7
Название детали
Ручка выключателя
Заводской номер
5428.100911
Количество на модель
1
№
8
Название детали
Таблица
Заводской номер
ТО-28.47.07.101-04
Количество на модель
1
№
9
Название детали
Лампа контрольная
Заводской номер
2102.3803
Количество на модель
1
№
10
Название детали
Лампа
Заводской номер
А24-2.2023.1-88
Количество на модель
8
№
11
Название детали
Патрон лампы
Заводской номер
ЛВ211-329
Количество на модель
8
№
12
Название детали
Приемник указателя температуры охлаждающей жидкости
Заводской номер
УК171
Количество на модель
1
№
13
Название детали
Гайка
Заводской номер
М4.5916
Количество на модель
4
№
14
Название детали
Шайба
Заводской номер
4.6402
Количество на модель
4
№
15
Название детали
Винт
Заводской номер
ВМ4х10.17473
Количество на модель
2
№
16
Название детали
Контрольная лампа
Заводской номер
2212.3803-05
Количество на модель
1
№
17
Название детали
Лампа контрольная
Заводской номер
2212.3803-07
Количество на модель
1
№
18
Название детали
Лампа контрольная
Заводской номер
2212.3803-28
Количество на модель
1
№
19
Название детали
Козырек
Заводской номер
ТО-18Д.11.02.101
Количество на модель
1
№
20
Название детали
Контрольная лампа
Заводской номер
2212.3803-20
Количество на модель
1
№
21
Название детали
Контрольная лампа
Заводской номер
2212.3803-24
Количество на модель
1
№
22
Название детали
Выключатель ТУ-
Заводской номер
28.3710-01
Количество на модель
1
№
23
Название детали
Приемник указателя давления
Заводской номер
11.3810
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
4
№
25
Название детали
Винт
Заводской номер
ВМ6х10.17473
Количество на модель
4
№
26
Название детали
Выключатель сигнализации
Заводской номер
32.3710
Количество на модель
1
№
27
Название детали
Таблица
Заводской номер
ТМ-3.15.02.101
Количество на модель
1
№
28
Название детали
Выключатель
Заводской номер
ВК322-Э
Количество на модель
1
№
29
Название детали
Приемник указателя давления ТУ-
Заводской номер
УК168-Э
Количество на модель
1
№
30
Название детали
Таблица
Заводской номер
ТО-28.47.101-03
Количество на модель
1
№
31
Название детали
Выключатель зажигания
Заводской номер
12.3704
Количество на модель
1
№
32
Название детали
Панель
Заводской номер
ТО-18Д.11.02.110
Количество на модель
1
№
33
Название детали
Орех
Заводской номер
ТО-18Д.11.02.103
Количество на модель
1
№
34
Название детали
Орех
Заводской номер
М6.5916
Количество на модель
6
№
35
Название детали
Винт
Заводской номер
ВМ6х16.17473
Количество на модель
4
№
36
Название детали
Таблица
Заводской номер
ТО-28.47.07.101-08
Количество на модель
1
№
37
Название детали
Таблица
Заводской номер
ТМ-3.15.02.102
Количество на модель
1
№
38
Название детали
Выключатель
Заводской номер
53.3710-02.17
Количество на модель
1
№
39
Название детали
Шайба
Заводской номер
5.6402
Количество на модель
4
№
40
Название детали
Винт
Заводской номер
ВМ5х10.17473
Количество на модель
4
№
41
Название детали
Приемник указателя давления ТУ-
Заводской номер
УК170М-У-ХЛ
Количество на модель
1
№
42
Название детали
Розетка штепсельная
Заводской номер
47К
Количество на модель
1
№
43
Название детали
Винт
Заводской номер
ВМ3х25.17473
Количество на модель
2
№
44
Название детали
Шайба
Заводской номер
3.6402
Количество на модель
2
№
45
Название детали
Втулка
Заводской номер
36-3723024-Б
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Электросистема пульта | ТО-18Д.11.02.100 | |||||||
| 1 | Блок плавких предохранителей | ПР112 | 2 | 2 | 1 | |||
| 2 | Таблица | ТО-18Д.11.02.102 | 1 | 1 | 2 | |||
| 3 | Переключатель 11.3704 | 11.3704 | 2 | 2 | 3 | |||
| 4 | Таблица | ТО-28.47.07.101-02 | 1 | 1 | 4 | |||
| 5 | Комбинация приборов | 28.3801 | 1 | 1 | 5 | |||
| 6 | Орех | М10х1.5916 | 1 | 1 | 6 | |||
| 7 | Винт | ВМ4х6.1476 | 1 | 1 | 7 | |||
| 8 | Ручка выключателя | 5428.100911 | 1 | 1 | 8 | |||
| 9 | Таблица | ТО-28.47.07.101-04 | 1 | 1 | 9 | |||
| 10 | Лампа контрольная | 2102.3803 | 1 | 1 | 10 | |||
| 11 | Лампа | А24-2.2023.1-88 | 8 | 8 | 11 | |||
| 12 | Патрон лампы | ЛВ211-329 | 8 | 8 | 12 | |||
| 13 | Приемник указателя температуры охлаждающей жидкости | УК171 | 1 | 1 | 13 | |||
| 14 | Гайка | М4.5916 | 4 | 4 | 14 | |||
| 15 | Шайба | 4.6402 | 4 | 4 | 15 | |||
| 16 | Винт | ВМ4х10.17473 | 2 | 2 | 16 | |||
| 17 | Контрольная лампа | 2212.3803-05 | 1 | 1 | 17 | |||
| 18 | Лампа контрольная | 2212.3803-07 | 1 | 1 | 18 | |||
| 19 | Лампа контрольная | 2212.3803-28 | 1 | 1 | 19 | |||
| 20 | Козырек | ТО-18Д.11.02.101 | 1 | 1 | 20 | |||
| 21 | Контрольная лампа | 2212.3803-20 | 1 | 1 | 21 | |||
| 22 | Контрольная лампа | 2212.3803-24 | 1 | 1 | 22 | |||
| 23 | Выключатель ТУ- | 28.3710-01 | 1 | 1 | 23 | |||
| 24 | Приемник указателя давления | 11.3810 | 1 | 1 | 24 | |||
| 25 | Шайба | 6.6402 | 4 | 4 | 25 | |||
| 26 | Винт | ВМ6х10.17473 | 4 | 4 | 26 | |||
| 27 | Выключатель сигнализации | 32.3710 | 1 | 1 | 27 | |||
| 28 | Таблица | ТМ-3.15.02.101 | 1 | 1 | 28 | |||
| 29 | Выключатель | ВК322-Э | 1 | 1 | 29 | |||
| 30 | Приемник указателя давления ТУ- | УК168-Э | 1 | 1 | 30 | |||
| 31 | Таблица | ТО-28.47.101-03 | 1 | 1 | 31 | |||
| 32 | Выключатель зажигания | 12.3704 | 1 | 1 | 32 | |||
| 33 | Панель | ТО-18Д.11.02.110 | 1 | 1 | 33 | |||
| 34 | Орех | ТО-18Д.11.02.103 | 1 | 1 | 34 | |||
| 35 | Орех | М6.5916 | 6 | 6 | 35 | |||
| 36 | Винт | ВМ6х16.17473 | 4 | 4 | 36 | |||
| 37 | Таблица | ТО-28.47.07.101-08 | 1 | 1 | 37 | |||
| 38 | Таблица | ТМ-3.15.02.102 | 1 | 1 | 38 | |||
| 39 | Выключатель | 53.3710-02.17 | 1 | 1 | 39 | |||
| 40 | Шайба | 5.6402 | 4 | 4 | 40 | |||
| 41 | Винт | ВМ5х10.17473 | 4 | 4 | 41 | |||
| 42 | Приемник указателя давления ТУ- | УК170М-У-ХЛ | 1 | 1 | 42 | |||
| 43 | Розетка штепсельная | 47К | 1 | 1 | 43 | |||
| 44 | Винт | ВМ3х25.17473 | 2 | 2 | 44 | |||
| 45 | Шайба | 3.6402 | 2 | 2 | 45 | |||
| 46 | Втулка | 36-3723024-Б | 1 | 1 | 46 |
