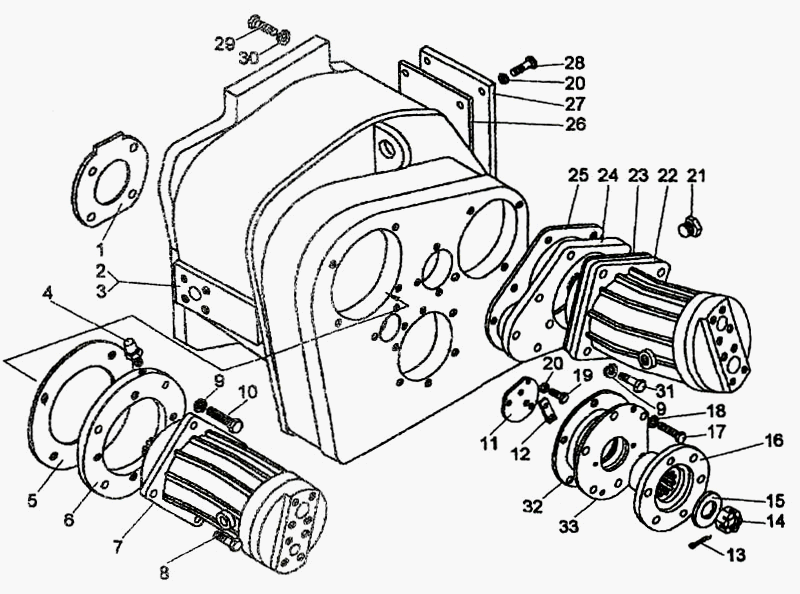

Редуктор
100%
Название детали
Редуктор
Заводской номер
ТО-18Д.02.05.000
Количество на модель
№
Название детали
Крышка
Заводской номер
ТО-18Д.02.05.003
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
ТО-18Д.02.05.100
Количество на модель
1
№
2
Название детали
Корпус
Заводской номер
ТО-18Д.02.05.032
Количество на модель
1
№
3
Название детали
Сапун
Заводской номер
298430-П
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
ТО-18Д.02.05.028
Количество на модель
1
№
5
Название детали
Проставка
Заводской номер
ТО-18Д.02.05.029
Количество на модель
1
№
6
Название детали
Насос
Заводской номер
3103.56-03
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
4
№
8
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
20
№
9
Название детали
Болт
Заводской номер
М12х45.7796
Количество на модель
7
№
10
Название детали
Тарелка
Заводской номер
ТО-18Д.02.04.025
Количество на модель
1
№
11
Название детали
Планка
Заводской номер
Д-902.80.00.031
Количество на модель
1
№
12
Название детали
Шплинт
Заводской номер
4х40.397
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
Д-565.3910-32
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
Д-565.3910-33
Количество на модель
1
№
15
Название детали
Фланец
Заводской номер
ТО-18Д.02.05.033
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
12
№
17
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
12
№
18
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
5
№
19
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
9
№
20
Название детали
Пробка
Заводской номер
ТМ-59МГ.45.02.007
Количество на модель
1
№
21
Название детали
Насос
Заводской номер
3103.56-04
Количество на модель
1
№
22
Название детали
прокладка
Заводской номер
ТО-28.02.04.029
Количество на модель
1
№
23
Название детали
Проставка
Заводской номер
ТО-18Д.02.05.019
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
ТО-18Д.02.05.018
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
ТО-18Д.02.05.008
Количество на модель
1
№
26
Название детали
Крышка
Заводской номер
ТО-18Д.02.05.009
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
4
№
28
Название детали
Болт
Заводской номер
М16х25.7796
Количество на модель
10
№
29
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
10
№
30
Название детали
Болт
Заводской номер
М12х60.7796
Количество на модель
4
№
31
Название детали
Крышка
Заводской номер
ТО-18Д.02.05.034
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор | ТО-18Д.02.05.000 | |||||||
| 1 | Крышка | ТО-18Д.02.05.003 | 1 | 1 | 1 | |||
| 2 | Корпус | ТО-18Д.02.05.100 | 1 | 1 | 2 | |||
| 3 | Корпус | ТО-18Д.02.05.032 | 1 | 1 | 3 | |||
| 4 | Сапун | 298430-П | 1 | 1 | 4 | |||
| 5 | Прокладка | ТО-18Д.02.05.028 | 1 | 1 | 5 | |||
| 6 | Проставка | ТО-18Д.02.05.029 | 1 | 1 | 6 | |||
| 7 | Насос | 3103.56-03 | 1 | 1 | 7 | |||
| 8 | Болт | М12х35.7796 | 4 | 4 | 8 | |||
| 9 | Шайба | 12.6402 | 20 | 20 | 9 | |||
| 10 | Болт | М12х45.7796 | 7 | 7 | 10 | |||
| 11 | Тарелка | ТО-18Д.02.04.025 | 1 | 1 | 11 | |||
| 12 | Планка | Д-902.80.00.031 | 1 | 1 | 12 | |||
| 13 | Шплинт | 4х40.397 | 1 | 1 | 13 | |||
| 14 | Орех | Д-565.3910-32 | 1 | 1 | 14 | |||
| 15 | КОЛЬЦО | Д-565.3910-33 | 1 | 1 | 15 | |||
| 16 | Фланец | ТО-18Д.02.05.033 | 1 | 1 | 16 | |||
| 17 | Болт | М10х25.7796 | 12 | 12 | 17 | |||
| 18 | Шайба | 10.6402 | 12 | 12 | 18 | |||
| 19 | Болт | М8х20.7796 | 5 | 5 | 19 | |||
| 20 | Шайба | 8.6402 | 9 | 9 | 20 | |||
| 21 | Пробка | ТМ-59МГ.45.02.007 | 1 | 1 | 21 | |||
| 22 | Насос | 3103.56-04 | 1 | 1 | 22 | |||
| 23 | прокладка | ТО-28.02.04.029 | 1 | 1 | 23 | |||
| 24 | Проставка | ТО-18Д.02.05.019 | 1 | 1 | 24 | |||
| 25 | Прокладка | ТО-18Д.02.05.018 | 1 | 1 | 25 | |||
| 26 | Прокладка | ТО-18Д.02.05.008 | 1 | 1 | 26 | |||
| 27 | Крышка | ТО-18Д.02.05.009 | 1 | 1 | 27 | |||
| 28 | Болт | М8х16.7796 | 4 | 4 | 28 | |||
| 29 | Болт | М16х25.7796 | 10 | 10 | 29 | |||
| 30 | Шайба | 16.6402 | 10 | 10 | 30 | |||
| 31 | Болт | М12х60.7796 | 4 | 4 | 31 | |||
| 33 | Крышка | ТО-18Д.02.05.034 | 1 | 1 | 33 |
